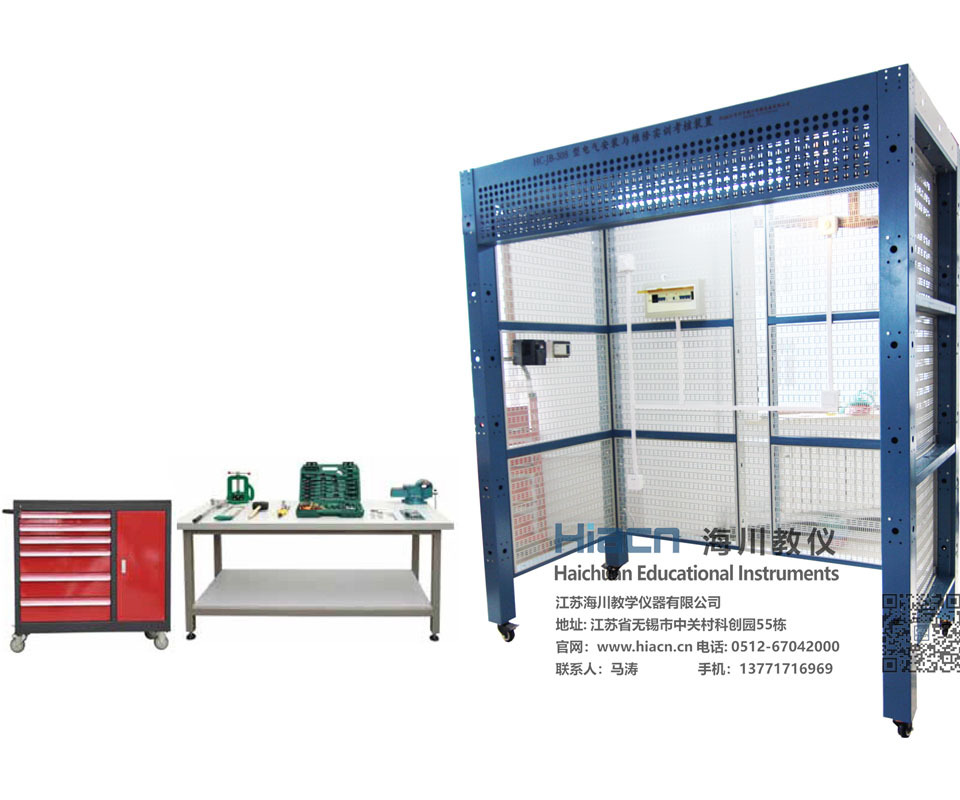

該設備采用鋼制網孔板和專用型材組接而成，裝有自鎖式腳輪，方便移動和使用，表面噴塑，色彩穩重。裝置設計高度以人站在一級人字梯即可方便操作的高度，既安全又能感受到施工現場環境。橫、叢向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。為方便隱蔽工程施工，鋼制框架仿建筑隔斷用輕鋼龍骨的加寬加大度精心設計，帶有穿管孔，引出導線可穿入明裝底盒。同時，配套的PVC管，金屬線管彎管器，可方便的對PVC管、金屬線管進行任意角度的煨彎?？蓪崿F(xiàn)金屬橋架、動力配電箱、照明配電箱的安裝與接線調試等。

　　技術要求及主要參數：

　　1、工作電源：三相五線 供電 AC 380 V/220 V ±7.5% 50 Hz;

　　2、工作環境：用絕緣地板(或使用絕緣地毯);

　　3、實訓裝置主網孔板尺寸：長×寬=798×768

　　4、實訓裝置外形尺寸：見配置清單

　　5、實訓裝置材料：鋼板。鋼板厚度≥1.5mm;

　　6、最大功率消耗 ≤1.5KW

　　安全保護措施：具有接地保護、過流、過載、漏電保護功能，符合相關的國家標準。

　　7、設備結構要求：

　　2人實訓組(單面)：長×寬×高=2810mm×1003mm×2410mm

　　配電箱部分、照明套件、電氣控制箱、電機、傳感器、線路器材、電工工具、其他

　　8、其他：配備可組成一個完整的設備的線纜、編程軟件、氣管、工具、電腦推車、物料等。

　　(1)本設備可考察的職業能力：

　　(2)機械構件的裝配與調整能力;

　　(3)機電設備的安裝與調試能力;

　　(4)電路安裝能力;

　　(5)氣動系統的安裝與調試能力;

　　(6)機電一體化設備的控制程序的編寫能力;

　　(7)自動控制系統的安裝與調試能力。

　　(8)線路器材

　　(9)電工工具

　　(10)其他

　　9、實訓項目

　　(1)電表箱的安裝

　　(2)配電箱的安裝

　　(3)日光燈的安裝

　　(4)白熾燈的安裝

　　(5)吸頂燈的安裝

　　(6)節能燈的安裝

　　(7)高壓鈉燈的安裝

　　(8)PVC管的處理與布置

　　(9)PVC管的穿線

　　(10)開關與插座的安裝

　　(11)分線盒的安裝

　　(12)線路分配設計

　　(13)施工規范的學習與訓練

　　(14)安全施工要求學習與訓練

　　(15)兩地控制一盞燈

　　(16)線槽布線施工訓練

　　(17)隱蔽工程施工訓練

　　(18)隔離開關的安裝

　　(19)配電線路的接線實訓

　　a金屬橋架的組合與安裝實訓;

　　b塑料線槽的敷設實訓;

　　c金屬線管的敷設實訓;

　　(20)電氣控制箱的安裝

　　(21)電氣控制電路安裝實訓

　　a.三相異步電動機直接起動、停車的控制電路連接;

　　b.接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;

　　c.按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接;

　　d.按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接;

　　e.三相交流異步電動機Y-△(手動切換)啟動控制電路的連接;

　　f.三相交流異步電動機Y-△(時間繼電器切換)啟動控制電路的連接;

　　g.定子繞組串聯電阻啟動控制電路的連接;

　　h.三相交流異步電動機能耗制動控制電路的連接;

　　i.三相交流異步電動機反接制動控制電路的連接;

　　j.多臺(3臺及以下)電動機的順序控制電路的連接

　　k.電動機的往返行程控制電路的連接;

　　l.直流電動機的正反轉控制;

　　m.直流電機的調速實驗;

　　n.普通車床控制電路的連接;

　　o.電動葫蘆控制電路的連接;

　　p.三相交流異步電動機既能點動，又能連續轉動的控制電路連接;

　　q.兩地控制電路的連接;

　　r.按鈕切換的雙速電動機調速控制電路的連接;

　　s.時間繼電器切換的雙速電動機調速控制電路的連接;

　　t.離心開關配合的反接制動控制電路的連接;

　　(22)變頻器面板功能參數設置和操作實訓;

　　(23)變頻器對電機點動控制、啟?？刂?

　　(24)電機轉速多段控制;

　　(25)工頻、變頻切換控制;

　　(26)基于模擬量控制的電機開環調速;

　　(27)基于面板操作的電機開環調速;

　　(28)變頻器的保護和報警功能實訓;

　　(29)基于PLC的變頻器開環調速;

　　(30)PLC控制電機順序啟動;

　　(31)PLC控制三相異步電動機Y-△啟動電路;
