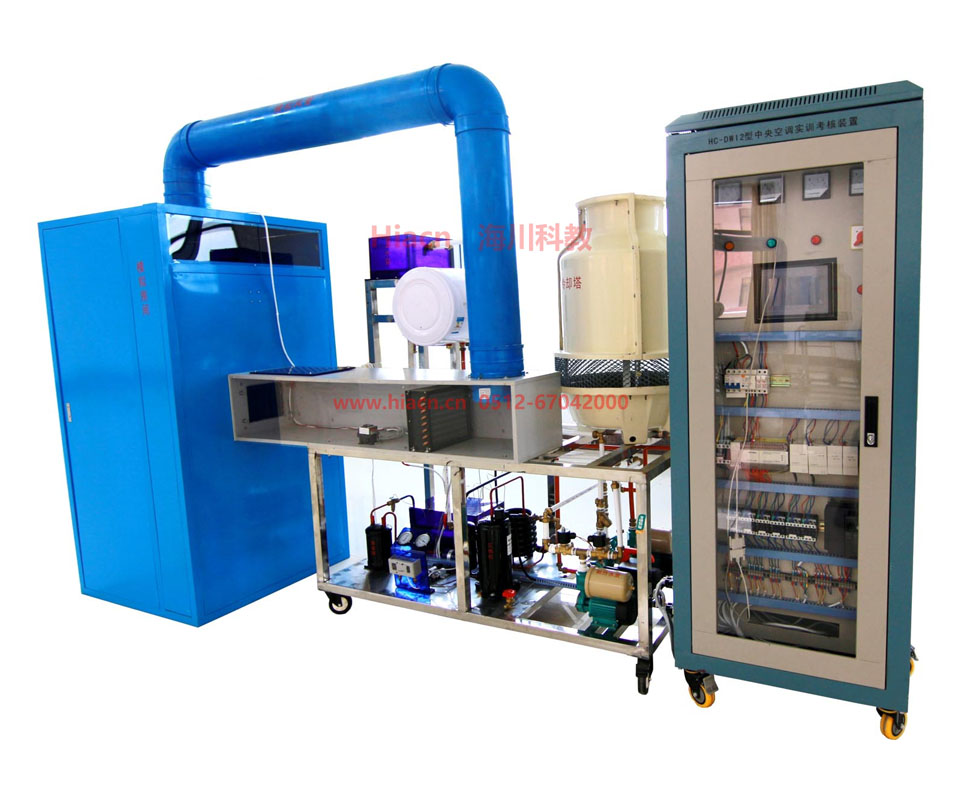

HC-DW12型 中央空調實訓考核裝置(網絡型)

　　一、產品概述

　　HC-DW12型中央空調實訓考核裝置(網絡型)系統采用水冷機組，不銹鋼框架結構，終端建立一個專門房間進行客戶的模擬，大廳的模擬直接利用教室原來空間，采用分水器和集水器對冷量或熱量進行分配調節，整個中央空調采用三菱FX2n-48MR  PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行?？照{(diào)的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。組態軟件要求能夠以動畫的形式同步顯示系統的設備結構、控制原理和流程。

　　(一)功能

　　1、中央空調系統的認知及使用

　　2、制冷原理與熱交換技術

　　3、中央空調系統常用傳感器識別與應用

　　4、中央空調的PLC編程與控制應用

　　5、中央空調的運行操作及考核

　　6、中央空調運行保護與日常維護操作考核

　　7、中央空調故障維修及考核

　　8、變頻器應用

　　9、觸摸屏應用

　　10、計算機數據采集與組態控制技術應用

　　11、網絡通訊技術及其應用

　　(二)配置

　　1、電氣參數

　　工作電源：三相五線380V±10%，50Hz

　　安全保護：具有接地保護，漏電保護，過流保護。

　　額定功率：<5KW

　　2、系統對象配置

　　設備整體與實際中央空調系統結構相同，采用開放式不銹鋼框架結構，各部件布局合理操作方便。系統由制冷機組、冷卻水系統、冷凍水系統、制熱系統、空氣調節系統(風管組件)、模擬房間、電控柜、計算機等部分組成，并配有集水器、分水器、膨脹水箱。

　　(1)制冷機組

　　由壓縮機、螺旋式冷凝器、螺旋式蒸發器、儲液罐、熱力膨脹閥、視液鏡、干燥過濾器等組成，管路中還設有控制閥等實訓所必需的部件，管路中視液鏡可觀察制冷劑狀態等設備組成。制冷機組主要完成制冷工作，制冷劑為R22。

　　(2)冷卻水系統

　　由1套噴淋式冷卻塔機組、2臺冷卻水泵組成，主要完成制冷機組冷卻散熱工作。

　　(3)冷凍水系統

　　由2臺冷凍水泵、分水器、集水器、膨脹水箱等組成，主要完成制冷機組的冷凍水循環工作。

　　(4) 制熱系統

　　由模擬鍋爐(電加熱式)、1臺熱水泵組成，主要完成制熱工作。

　　(5)空氣調節系統(風管組件)

　　由過濾器、表冷器、普通風機、風道等組成，主要完成空氣調節作用。

　　(6)模擬房間

　　由1套風機盤管、1套溫度控制器及風量調節系統組成，主要完成房間的溫度設定與空氣調節作用。

　　(7) 控制裝置配置

　　整個中央空調采用PLC可編程控制器及工業總線控制，由計算機通過通信總線與PLC進行通信，控制整個中央空調的運行。空調的運行參數由各類傳感器進行采集，并通過通信總線送入計算機中，通過專用中央空調組態控制軟件進行實時監控。在現場控制柜上可顯示中央空調的所有運行數據，可進行全手動和自動運行操作。

　　A.PLC:三菱FX2N-48MR

　　B.變頻器：三菱FR-S540E-0.75K-CH

　　C.觸摸屏： 7英寸彩色觸摸屏

　　軟件配置

　　A.PLC編程軟件，配套PLC實訓程序及實訓指導書。

　　B.中央空調配套組態軟件。

　　C.網絡監控及智能考核軟件，實現教師臺和學生臺電腦(30臺)可以同時監控中央空調的運行狀態，對中央空調的壓力、溫度等相關數據進行采集和顯示。  通訊配置

　　可以實現多臺電腦聯網控制系統。

　　工具儀表配置

　　1、品牌臺式微機1臺 (校方自備)

　　2、數字萬用表1個

　　3、裝配工具1套

　　(三)、中央空調配置清單
