HC-MS型 機械基礎模型(硬塑)
(根據勞動保障通用教材《機械基礎》第四版一書制作)
機械基礎教學模型與示教板是大中專院校、職技校教學示教、測繪、實習用，以教材中原件實物圖表做成模型，可拆組合(并有裝配組件)、采用硬質塑料，用高級油漆噴涂制作，外形美觀。剖切鮮明、不易變形，投影箱用有機玻璃、五夾板制作，可展組合。
| 貨號 | 圖號 | 產 品 名 稱 | 單位 | 金額 | 備注 |
| HC-MS-01 | 0-1 | 單缸內燃機 | 只 | 248 | 模型 |
| HC-MS-02 | 0-3 | 鎖鏈連接 | 只 | 140 | |
| HC-MS-03 | 0-4 | 移動副 (a、b) | 只 | 140 | |
| HC-MS-04 | 0-5 | 螺旋副 | 只 | 150 | |
| HC-MS-05 | 0-6 | 高副 | 件 | 256 | 二號示教板 |
| HC-MS-06 | 1-1 | 兩軸平行的摩擦輪傳動(外接圓柱式) | 只 | 235 | 塑料立模 |
| HC-MS-07 | 1-1 | 兩軸平行的摩擦輪傳動(內接圓柱 | 只 | 235 | |
| HC-MS-08 | 1-2 | 兩軸相交的摩擦輪傳動(外接圓錐式) | 只 | 238 | |
| HC-MS-09 | 1-2 | 兩軸相交的摩擦輪傳動(內接圓錐式) | 只 | 238 | |
| HC-MS-10 | 1-4 | 帶傳動(4種) | 套 | 750 | |
| HC-MS-11 | 1-16 | 帶的定期張緊裝置(水平傳動) | 只 | 298 | |
| HC-MS-12 | 1-16 | 帶的定期張緊裝置(垂直傳動) | 只 | 298 | 塑料立模 |
| HC-MS-13 | 1-17 | 帶的重力自動張緊裝置 | 只 | 288 | |
| HC-MS-14 | 1-18 | 平帶傳動的張緊裝置 | 只 | 288 | |
| HC-MS-15 | 1-19 | V帶傳動的張緊裝置 | 只 | 288 | |
| HC-MS-16 | 2-1 | 螺旋線的形成 | 只 | 140 | |
| HC-MS-17 | 2-2 | 外螺紋(2種) | 只 | 220 | |
| HC-MS-18 | 2-3 | 內螺紋(2種) | 只 | 280 | |
| HC-MS-19 | 2-4 | 螺紋的旋向和線數(3種) | 套 | 360 | |
| HC-MS-20 | 2-5 | 螺紋的牙型(4種) | 套 | 400 | |
| HC-MS-21 | 2-15 | 臺虎鉗 | 只 | 210 | |
| HC-MS-22 | 2-16 | 螺旋千斤項 | 只 | 258 | |
| HC-MS-23 | 2-17 | 機床工作臺移動機構 | 只 | 235 | |
| HC-MS-24 | 2-21 | 差動螺旋傳動原理 | 只 | 255 | |
| HC-MS-25 | 2-22 | 差動螺旋傳動的微調鏜刀 | 只 | 278 | |
| HC-MS-26 | 2-24 | 滾珠螺旋傳動 | 只 | 378 | |
| HC-MS-27 | 3-1 | 鏈傳動 | 只 | 238 | |
| HC-MS-28 | 3-2 | 滾子鏈 | 只 | 210 | |
| HC-MS-29 | 3-3 | 多排鏈(雙排) | 只 | 250 | |
| HC-MS-30 | 3-4 | 滾子鏈的連接形式(三種) | 套 | 385 | |
| HC-MS-31 | 3-7 | 直齒輪傳動 | 只 | 210 | |
| HC-MS-32 | 3-7 | 斜齒圓柱齒輪傳動 | 只 | 230 | 塑料立模 |
| HC-MS-33 | 3-7 | 人字齒輪傳動 | 只 | 288 | |
| HC-MS-34 | 3-7 | 內嚙合直齒齒輪傳動 | 只 | 285 | |
| HC-MS-35 | 3-7 | 齒輪齒條傳動 | 只 | 228 | |
| HC-MS-36 | 3-8 | 直齒錐齒輪傳動 | 只 | 255 | |
| HC-MS-37 | 3-8 | 斜齒錐齒輪傳動 | 只 | 265 | |
| HC-MS-38 | 3-8 | 曲線齒錐齒輪傳動 | 只 | 285 | |
| HC-MS-39 | 3-9 | 交錯軸斜齒輪傳動 | 只 | 304 | 塑料立模 |
| HC-MS-40 | 3-9 | 蝸輪蝸桿傳動 | 只 | 278 | |
| HC-MS-41 | 3-10 | 漸開線的形成 | 件 | 234 | |
| HC-MS-42 | 3-12 | 不同基圓的漸開線 | 件 | 224 | 二號示教板 |
| HC-MS-43 | 3-17 | 相同齒數不同模數齒輪 | 臺 | 265 | |
| HC-MS-44 | 3-24 | 漸開螺旋面的形成 | 臺 | 215 | 模型 |
| HC-MS-45 | 3-32 | 仿型法銑削齒輪(盤形銑刀) | 臺 | 245 | |
| HC-MS-46 | 3-32 | 仿型法銑削齒輪(指狀銑刀) | 只 | 245 | |
| HC-MS-47 | 3-33 | 齒輪滾刀滾制齒輪輪齒 | 只 | 248 | 塑料模型 |
| HC-MS-48 | 3-3 | 齒輪插刀插制齒輪輪齒 | 只 | 248 | |
| HC-MS-49 | 4-1 | 定軸輪系 | 只 | 395 | |
| HC-MS-50 | 4-2 | 周轉輪系 | 只 | 215 | |
| HC-MS-51 | 4-4 | 定軸輪系的傳動比計算 | 只 | 490 | |
| HC-MS-52 | 4-5 | 非平行軸傳動的定軸輪系 | 只 | 480 | |
| HC-MS-53 | 4-6 | 加惰輪的輪系(2件) | 只 | 496 | |
| HC-MS-54 | 4-7 | 三星輪換向機構 | 只 | 480 | |
| HC-MS-55 | 4-8 | 滑移齒輪變速機構 | 只 | 590 | |
| HC-MS-56 | 4-9 | 磨床砂輪架進給機構 | 只 | 428 | |
| HC-MS-57 | 4-11 | 卷揚機傳動系統 | 只 | 548 | |
| HC-MS-58 | 4-12 | 滾齒機工作臺傳動系統 | 只 | 585 | |
| HC-MS-59 | 4-13 | 多刀半自動車床主軸箱傳動系統 | 件 | 255 | 二號示教板 |
| HC-MS-60 | 5-1 | 鉸鏈四桿機構 | 件 | 220 | |
| HC-MS-61 | 5-2 | 曲柄搖桿機構 | 件 | 225 | |
| HC-MS-62 | 5-3 | 牛頭刨床橫向進給機構 | 件 | 245 | 模型 |
| HC-MS-63 | 5-4 | 曲柄搖桿機構的應用實例(剪刀機) | 件 | 228 | 二號示教板 |
| HC-MS-64 | 5-4 | 曲柄搖桿機構的應用實例(破碎機) | 件 | 228 | |
| HC-MS-65 | 5-4 | 曲柄搖桿機構的應用實例(攪拌機) | 件 | 228 | |
| HC-MS-66 | 5-4 | 曲柄搖桿機構的應用實例(雷達擺動裝置) | 件 | 228 | |
| HC-MS-67 | 5-6 | 雙曲柄機構 | 件 | 238 | |
| HC-MS-68 | 5-8 | 慣性篩 | 件 | 275 | |
| HC-MS-69 | 5-9 | 等長雙曲柄機構 | 件 | 225 | |
| HC-MS-70 | 5-10 | 機車車輪聯動裝置 | 件 | 278 | |
| HC-MS-71 | 5-12 | 車門啟閉機構 | 臺 | 218 | 立模 |
| HC-MS-72 | 5-14 | 自卸翻斗裝置 | 件 | 227 | 二號示教板 |
| HC-MS-73 | 5-15 | 港口起重機 | 件 | 238 | |
| HC-MS-74 | 5-16 | 飛機起落架收放機構 | 件 | 248 | |
| HC-MS-75 | 5-17 | 曲柄搖桿機構 | 件 | 235 | |
| HC-MS-76 | 5-19 | 利用死點位置夾緊工作 | 臺 | 228 | 塑料模型 |
| HC-MS-77 | 5-20 | 曲柄滑塊機構 | 臺 | 250 | |
| HC-MS-78 | 5-21 | 曲柄滑塊機構在壓力機中的應用 | 臺 | 398 | |
| HC-MS-79 | 5-23 | 偏心輪機構 | 臺 | 268 | |
| HC-MS-80 | 5-24 | 導桿機構 | 臺 | 220 | |
| HC-MS-81 | 5-25 | 牛頭刨床中的擺動導桿機構 | 件 | 265 | 二號示教板 |
| HC-MS-82 | 5-26 | 自翻卸料裝置中的搖塊機構 | 件 | 258 | 二號示教板 |
| HC-MS-83 | 5-27 | 抽水機中的移動導桿機構 | 件 | 238 | |
| HC-MS-84 | 6-1 | 內燃機氣閥控制機構 | 件 | 238 | |
| HC-MS-85 | 6-3 | 變速操縱機構 | 臺 | 458 | 模型 |
| HC-MS-86 | 6-4 | 凸輪機構的基本組成 | 件 | 220 | 二號示教板 |
| HC-MS-87 | 6-5 | 盤形槽凸輪送料機構 | 件 | 278 | |
| HC-MS-88 | 6-6 | 移動凸輪機構 | 件 | 245 | |
| HC-MS-89 | 6-7 | 端面凸輪機構 | 件 | 235 | 模型 |
| HC-MS-90 | 6-8 | 凸輪機構和從動件位移曲線 | 件 | 232 | 二號示教板 |
| HC-MS-91 | 6-9 | 等速運動規律的位移曲線 | 件 | 232 | |
| HC-MS-92 | 6-11 | 等加速等減速運動規律的位移曲線 | 件 | 258 | |
| HC-MS-93 | 7-1 | 滑移齒輪變速機構 | 臺 | 880 | 塑 料 模 型 |
| HC-MS-94 | 7-2 | 塔齒輪變速機構 | 臺 | 485 | |
| HC-MS-95 | 7-3 | 位增變速機構 | 臺 | 445 | |
| HC-MS-96 | 7-4 | 拉鍵變速機構 | 臺 | 426 | |
| HC-MS-97 | 7-5 | 錐輪端面盤式無級變速機構 | 臺 | 388 | |
| HC-MS-98 | 7-7 | 齒式棘輪機構 | 臺 | 245 | |
| HC-MS-99 | 7-9 | 調節曲柄長度改變搖桿擺角 | 臺 | 345 | |
| HC-MS-100 | 7-10 | 改變遮板位置調節棘輪轉角 | 臺 | 295 | |
| HC-MS-101 | 7-11 | 可變向棘輪機構(a) | 臺 | 235 | |
| HC-MS-102 | 7-11 | 可變向棘輪機構(b) | 臺 | 235 | |
| HC-MS-103 | 7-12 | 雙動式棘輪機構(a) | 臺 | 238 | |
| HC-MS-104 | 7-12 | 雙動式棘輪機構(b) | 臺 | 238 | |
| HC-MS-105 | 7-14 | 防逆輪棘機構 | 臺 | 235 | |

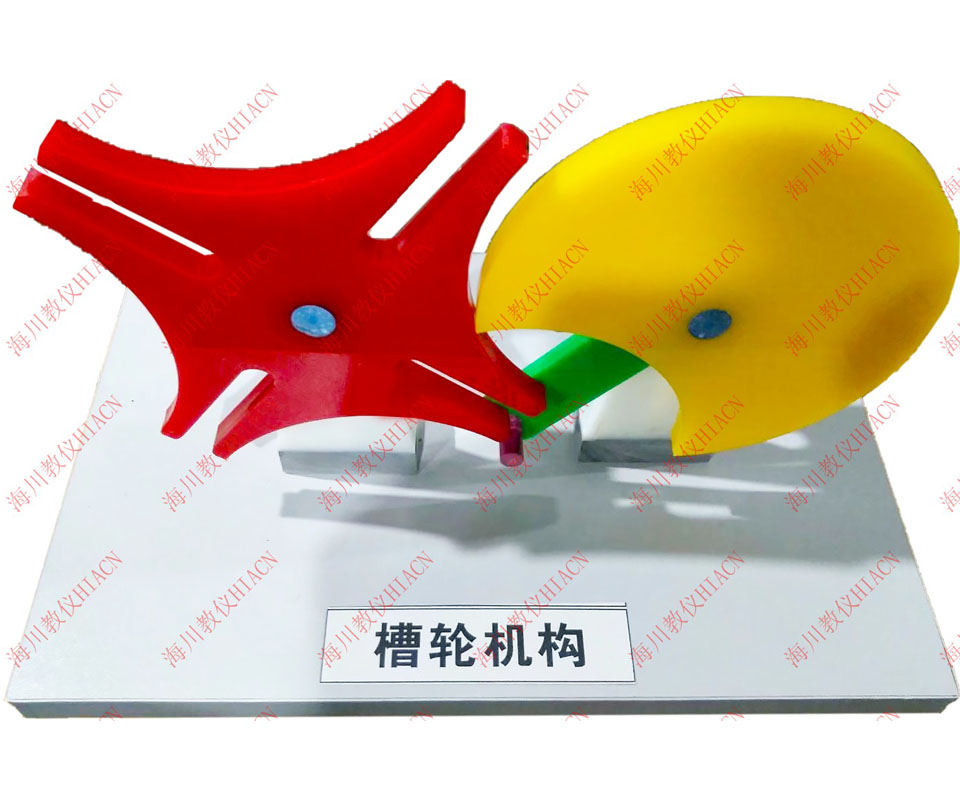

| HC-MS-106 | 7-15 | 單圓銷外嚙合槽輪機構 | 臺 | 238 | |
| HC-MS-107 | 7-16 | 內嚙合槽輪機構 | 臺 | 248 | |
| HC-MS-108 | 7-17 | 雙圓銷外嚙合槽輪機構 | 臺 | 245 | |
| HC-MS-109 | 7-18 | 放映機的卷片機構 | 臺 | 285 | |
| HC-MS-110 | 7-19 | 刀架轉位機構 | 臺 | 285 | |
| HC-MS-111 | 8-1 | 普通平鍵連接 | 臺 | 225 | |
| HC-MS-112 | 8-3 | 導向平鍵連接 | 臺 | 235 | |
| HC-MS-113 | 8-5 | 半圓鍵連接 | 臺 | 235 | |
| HC-MS-114 | 8-8 | 楔鍵連接 | 臺 | 235 | |
| HC-MS-115 | 8-8 | 楔鍵連接 | 臺 | 235 | |
| HC-MS-116 | 8-9 | 切向連接 | 臺 | 253 | 塑料模型 |
| HC-MS-117 | 8-10 | 花鍵連接 | 臺 | 235 | |
| HC-MS-118 | 8-6 | 曲軸 | 只 | 130 | |
| HC-MS-119 | 8-17 | 直軸(2件) | 只 | 150 | |
| HC-MS-120 | 8-34 | 整體式徑向滑動軸承 | 臺 | 288 | |
| HC-MS-121 | 8-36 | 對開式徑向滑動軸承 | 臺 | 388 | |
| HC-MS-122 | 8-45 | 針閥式油杯 | 件 | 220 | 二號示教板 |
| HC-MS-123 | 8-50 | 凸緣聯軸器(剖分環配合) | 臺 | 225 | 塑料模型 |
| HC-MS-124 | 8-50 | 凸緣聯軸器(凹槽配合) | 臺 | 225 | |
| HC-MS-125 | 8-51 | 套筒聯軸器 | 臺 | 225 | 塑料模型 |
| HC-MS-126 | 8-52 | 鼓形齒聯軸器 | 臺 | 258 | |
| HC-MS-127 | 8-53 | 十字滑塊聯軸器 | 臺 | 225 | |
| HC-MS-128 | 8-54 | 十字軸式萬向聯軸器 | 臺 | 225 | |
| HC-MS-129 | 8-56 | 彈性套柱銷聯軸器 | 臺 | 225 | |
| HC-MS-130 | 8-58 | 鋼棒安全聯軸器 | 臺 | 245 | |
| HC-MS-131 | 8-59 | 牙嵌離合器 | 臺 | 235 | |
| HC-MS-132 | 8-61 | 齒形離合器 | 臺 | 238 | |
| HC-MS-133 | 8-62 | 片式離合器 | 臺 | 248 | |
| HC-MS-134 | 8-63 | 多片離合器 | 臺 | 475 | |
| HC-MS-135 | 8-65 | 滾柱式單向超越離合器 | 臺 | 375 | |
| HC-MS-136 | 8-66 | 棘輪單向超越離合器 | 臺 | 338 | |
| HC-MS-137 | 8-68 | 錐形制動器 | 臺 | 228 | |
| HC-MS-138 | 8-69 | 帶狀制動器 | 臺 | 225 | |
| HC-MS-139 | 8-70 | 啼鼓制動器 | 件 | 325 | 二 號 示 教 板 |
| HC-MS-140 | 9-1 | 液壓千斤項的工作原理 | 件 | 248 | |
| HC-MS-141 | 9-2 | 機床工作臺液壓傳動系統 | 件 | 268 | |
| HC-MS-142 | 9-4 | 液壓千斤項的壓油過程 | 件 | 238 | |
| HC-MS-143 | 9-6 | 液壓傳動系統中壓力的形成 | 件 | 225 | |
| HC-MS-144 | 9-7 | 液壓傳動系統中的負載的并聯 | 件 | 235 | |
| HC-MS-145 | 9-8 | 油液的壓力損失 | 件 | 220 | |
| HC-MS-146 | 10-1 | 液壓泵工作原理 | 件 | 225 | |
| HC-MS-147 | 10-2 | 外嚙合齒輪泵工作原理 | 件 | 265 | |
| HC-MS-148 | 10-3 | 單作用式葉片泵工作原理 | 件 | 315 | |
| HC-MS-149 | 10-4 | 雙作用式葉片泵工作原理 | 件 | 325 | |
| HC-MS-150 | 10-5 | 徑向柱塞泵工作原理 | 件 | 285 | |
| HC-MS-151 | 10-6 | 軸向柱塞泵工作原理 | 件 | 345 | |
| HC-MS-152 | 10-8 | 實心雙活塞桿液壓缸的結構 | 件 | 268 | |
| HC-MS-153 | 10-9 | 空心雙活塞桿液壓缸的工作原理 | 件 | 265 | |
| HC-MS-154 | 10-11 | 雙作用式單活塞桿液壓缸結構 | 件 | 268 | |
| HC-MS-155 | 10-20 | 單向閥 | 件 | 245 | |
| HC-MS-156 | 10-21 | 液控單向閥 | 件 | 265 | 二號示教板 |
| HC-MS-157 | 10-23 | 滑閥式換向的工作原理 | 件 | 258 | |
| HC-MS-158 | 10-25 | 三位四通手動換向閥 | 件 | 245 | |
| HC-MS-159 | 10-27 | 二位三通電磁換向閥 | 臺 | 750 | 模型 |
| HC-MS-160 | 10-28 | 三位四通電磁換向閥結構原理 | 臺 | 860 | |
| HC-MS-161 | 10-29 | 三位四通液動換向閥工作原理 | 件 | 235 | 二號示教板 |
| HC-MS-162 | 10-31 | 直動型溢流閥的結構 | 件 | 280 | |
| HC-MS-163 | 10-32 | 直動型溢流閥的工作原理 | 件 | 235 | |
| HC-MS-164 | 10-33 | 先導型溢流閥的結構 | 件 | 280 | 二號示教板 |
| HC-MS-165 | 10-34 | 先導型溢流閥的工作原理 | 件 | 235 | |
| HC-MS-166 | 10-35 | 先導型減壓閥的結構 | 件 | 280 | |
| HC-MS-167 | 10-36 | 先導型減壓閥的工作原理 | 件 | 235 | |
| HC-MS-168 | 10-37 | 直動型順序閥 | 件 | 270 | |
| HC-MS-169 | 10-38 | 先導型順序閥的結構 | 件 | 280 | |
| HC-MS-170 | 10-39 | 節流口的形式 | 套 | 950 | 模型 |
| HC-MS-171 | 10-40 | 可調節流閥 | 件 | 235 | 二號示教板 |
| HC-MS-172 | 10-41 | 可調單向節流閥 | 件 | 235 | |
| HC-MS-173 | 10-42 | 單向減速閥 | 件 | 270 | |
| HC-MS-174 | 10-43 | 調速閥的工作原理 | 件 | 280 | |
| HC-MS-175 | 10-44 | 調速閥的結構 | 件 | 450 | 一號示教板 |
| HC-MS-176 | 10-54 | 壓力繼電器的原理 | 件 | 235 | 二 號 示 教 板 |
| HC-MS-177 | 11-2 | 采用具有鎖緊功能的換向閥組成的閉鎖回路 | 件 | 258 | |
| HC-MS-178 | 11-3 | 采用液控單向閥的閉鎖回路 | 件 | 238 | |
| HC-MS-179 | 11-4 | 壓力調定回路 | 件 | 215 | |
| HC-MS-180 | 11-5 | 二級壓力回路 | 件 | 255 | |
| HC-MS-181 | 11-6 | 三級壓力回路 | 件 | 258 | |
| HC-MS-182 | 11-7 | 采用減壓閥的減壓回路 | 件 | 248 | |
| HC-MS-183 | 11-8 | 采用單向減壓閥的減壓回路 | 件 | 255 | |
| HC-MS-184 | 11-9 | 采用增壓液壓出缸的增壓回路 | 件 | 245 | |
| HC-MS-185 | 11-10 | 采用二位二通換向閥的卸載回路 | 件 | 238 | |
| HC-MS-186 | 11-11 | 采用三位換向閥的卸載回路 | 件 | 238 | |
| HC-MS-187 | 11-12 | 進油節流調速回路 | 件 | 245 | |
| HC-MS-188 | 11-13 | 回油節流調速回路 | 件 | 245 | |
| HC-MS-189 | 11-14 | 變量液壓泵調速回路 | 件 | 235 | |
| HC-MS-190 | 11-15 | 用變量液壓泵和調速閥組成的復合調速回路 | 件 | 248 | |
| HC-MS-191 | 11-16 | 采用短接流量閥的速度換接回路 | 件 | 256 | |
| HC-MS-192 | 11-17 | 采用調速閥串聯的二次進給回路 | 件 | 248 | |
| HC-MS-193 | 11-18 | 采用調速閥并聯的二次進給回路 | 件 | 245 | |
| HC-MS-194 | 11-24 | 升降缸緩沖裝置的液壓系統 | 件 | 475 | 一號示教板 |
| HC-MS-195 | 11-25 | 多缸順序?qū)Ｓ勉姶惨簤簜鲃酉到y(tǒng) | 件 | 556 | |
| HC-MS-196 | 11-26 | 液壓滑臺的液壓傳動系統 | 件 | 578 | |
| HC-MS-197 | 11-19 | 采用順序閥控制的順序動作回路 | 件 | 235 | 二號示教板 |
| HC-MS-198 | 11-20 | 采用壓力繼電器控制的順序動作回路 | 件 | 258 | |
| HC-MS-199 | 11-21 | 采用行程閥控制的順序動作回路 | 件 | 248 | |
| HC-MS-200 | 11-22 | 采用位置開關控制的順序動作回路 | 件 | 258 | |
| HC-MS-201 | 11-23 | 機械手液壓傳動系統 | 件 | 457 | 一號示教板 |
