一、概述

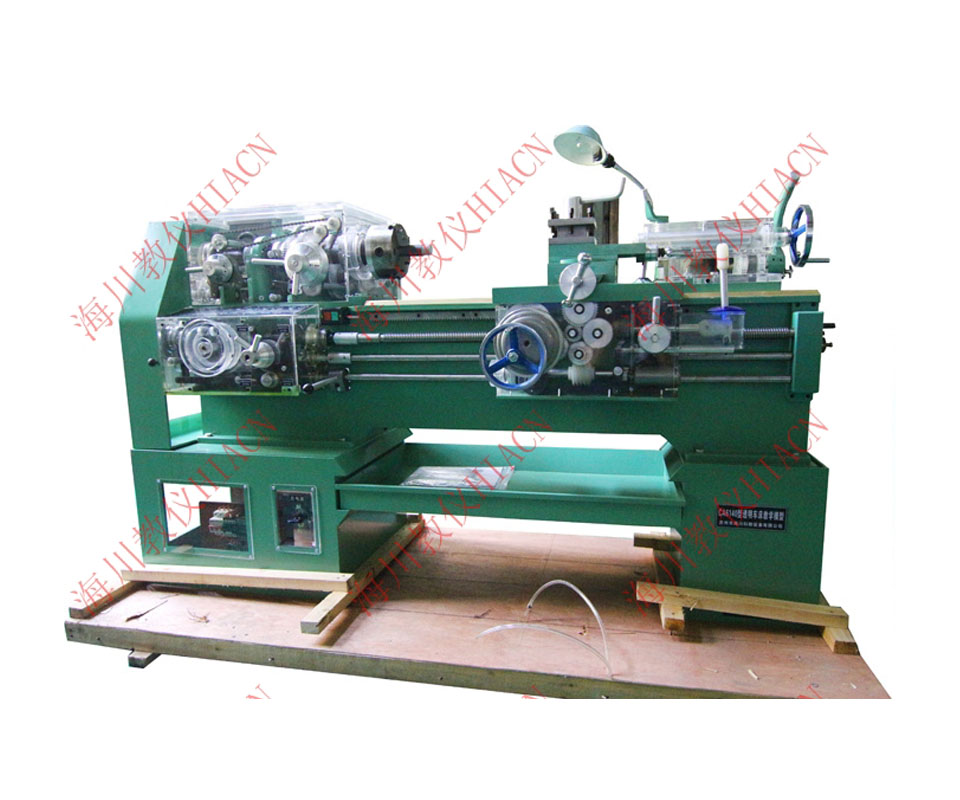

　　該車床模型原理結構和操作方式同實物車床一致，可通電運行，也可進行模擬加工(加工材料需選取一些如尼龍塑料等強度不高的材料)。車床的幾個主要機構部分如溜板箱、進給箱、車頭箱部分的外殼均采用高檔透明有機玻璃制作，在教學實訓過程中，可以使師生實時觀察到各部件的原理結構和運行過程，透明車床模型和實物車床的比例為0.75：1，該車床模型為學生理論結合實際學習機床原理結構和操作方式的一款性價比較高的實訓產品。

　　二、產品特點

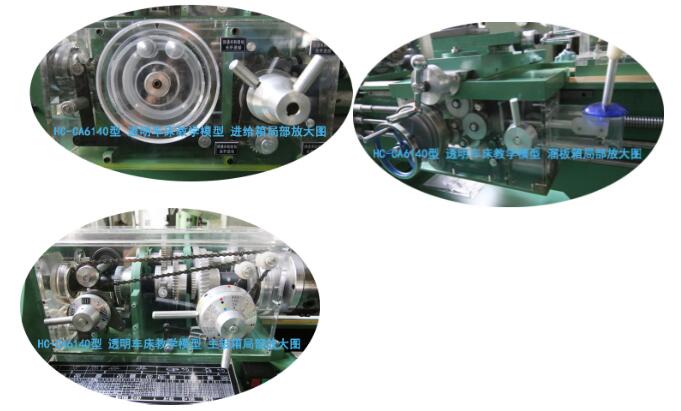

　　1、該車床模型，箱體外殼采用透明有機玻璃制造，傳動部件零件采用鋁合金、鋼材精加工制作，且能全透明地看到產品內部結構與動作;

　　2、該車床模型模型與實物機床按0.75：1比例進行生產制造;

　　3、該車床模型模型所有解剖元件均能進行正常的機械運轉，能充分展示各個細微結構和機構裝配裝置;

　　4、該車床模型模型能自動運轉、演繹產品運作過程，使學生很直觀的了解整體過程;

　　5、該車床模型模型整體看上去美觀大方、形象逼真、各部件分布清楚、一目了然，具體轉動靈活、演示方便等特點;

　　6、該車床模型，可加工尼龍工件。

　　7、配有1000*700mm尺寸的：CA6140型普通車床主軸傳動系統、CA6140型普通車床主軸組件裝配結構、CA6140型普通車床主軸組件分離式軸測圖、6 CA6140型普通車床摩擦離合器及操縱機構、CA6140型普通車床螺紋變向及掛輪架結構、CA6140型普通車床進給箱基本操縱機構、CA6140型普通車床溜板箱傳動操縱機構。材質：1、展板中層為戶外級PVC材質、里層為復合材料撐板、外層為PMMA80N高透亮亞克力薄板;2、裝裱式樣：外框采用鋁合金，四邊打孔固定安裝。

　　8、配套有CA6140三維設計圖紙(必需是三維)、可以看到整個6140車床內部的各個傳動部分，包括齒輪箱，傳動軸，X,Y進給機構;包括齒輪箱的詳細圖紙，以及各個傳動部分的結構、及齒輪都必需詳細。

　　三、技術參數

　　1、工作范圍

　　床身上最大回轉直徑：Φ300mm

　　刀架上最大回轉直徑：Φ150mm

　　床身軌道寬度：300mm(實物為400mm)

　　主軸孔徑：Φ30mm

　　2、刀架

　　下刀架最大橫向行程：240mm

　　上刀架最大行程：100mm

　　3、尾座

　　尾座套筒直徑：Φ50mm

　　尾座套筒行程：L 75mm

　　主電機功率：0.75千瓦

　　4、外形尺寸(長×寬×高)：1960×650×1160mm

　　5、重約200KG
