產品參數

　　工作電源：12V

　　裝置容量：<48AN

　　發動機型號：大眾桑塔納電噴發動機

　　發動機排量：1.8L /L4

　　基本配置及功能

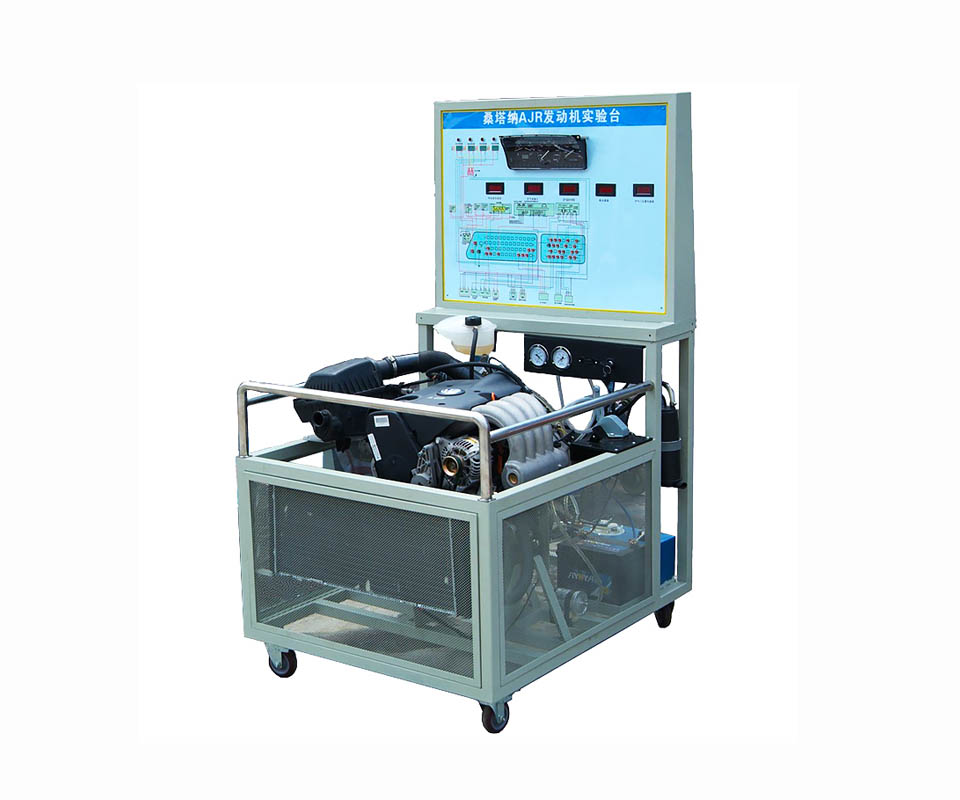

　　整套實訓裝置由發動機臺架和實訓臺兩大部分組成，兩者之間通過專用航空插頭進行連接。

　　1.發動機臺架

　　發動機臺架上安裝有桑塔納型閉路電子控制多點燃油噴射式發動機總成、供油系統、潤滑系統、進排氣系統、冷卻系統、電控箱及油路故障設置箱，固定在可移動的鋼制臺架上，并由原廠線束連接，其線束走向和元器件布置與原車基本一致。

　　2.實訓臺

　　實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理;面板打印有永不褪色的彩色電路圖，學員可直觀對照電路圖和電控汽油發動機實物，認識和分析控制系統的工作原理，同時設有5個數字指示儀表，分別用于指示電源電壓、冷卻液溫度傳感器、進氣溫度傳感器、空氣流量計、節氣門電位計、節氣門控制器電位計、氧傳感器和發動機轉速信號等主要傳感器的電壓信號，還設有用于指示混合氣的濃稀和四個噴油器的工作狀況的動態指示燈。

　　在實訓臺下部安裝有點火開關、診斷座、儀表總成、發動機控制器、防盜系統控制器、

　　實訓項目

　　1.汽車解碼器基本操作實訓

　　2.汽車發動機電控系統基本調整及匹配實訓

　　3.汽車發動機電控系統執行元件診斷實訓

　　4.汽車發動機電控系統數據流分析實訓

　　5.汽車發動機電控系統綜合實訓

　　6.汽車發動機電控系統常見故障診斷實訓
