機械綜合示教陳列柜

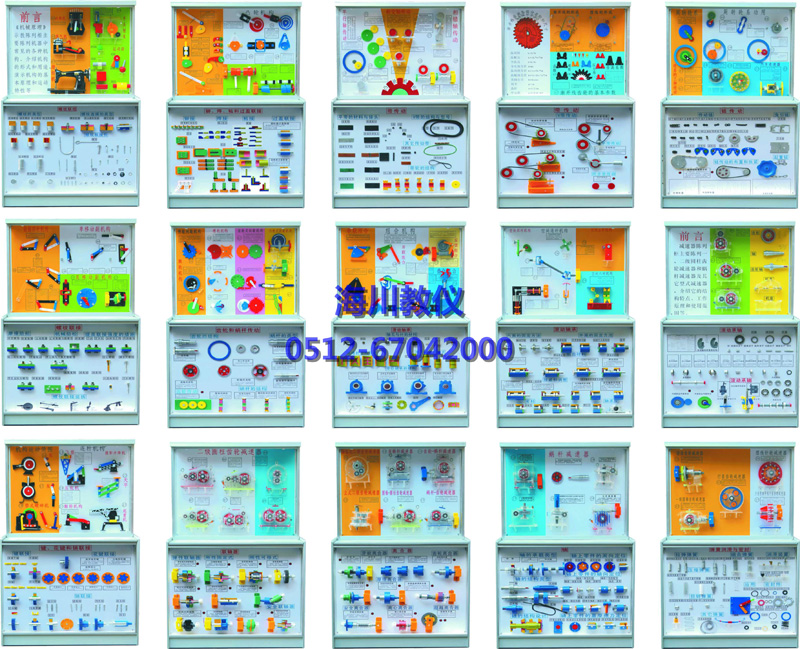

　　概述：該設備是根據大中專院校、職業學校的教學大綱設計的多功能機械綜合示教陳列柜，由《機械原理》、《機械零件》、《減速器》等三大領域共500余種模型合并成的電化教學設備。連同主控柜共16個柜，30個

3123a06ec380a3294aeb0d21af25a66f

　　該設備既可采用CD解說遙控控制，聲控同步進行演示，又可根據教學需要而選擇單獨運轉演示。制作材料采用進口有機板和硬聚氯加工;板面注釋用激光寫真，注釋和文字說明更清晰，更不會因時間久遠而老化褪色、脫落，制作工藝更加美觀。整套設備演示形象逼真，運行可靠，使用年限長，有效的提升了教學生動性、趣味性及壽命。

　　一、規格參數：

　　(1)柜內模型采用：透明有機玻璃、工程塑料精工制作而成。文字注釋，全部采用激光噴繪寫真，經壓塑機整張平鋪而成，而不采用不干膠粘貼。清晰耐久，使用年限長。

　　(2)柜內板面為鋁塑夾層板。

　　(3)陳列柜外形尺寸：1250mm寬×610mm厚×1860mm高。

　　(4)柜體材質：有鋼柜和鋁合金+板材兩種柜體可選。

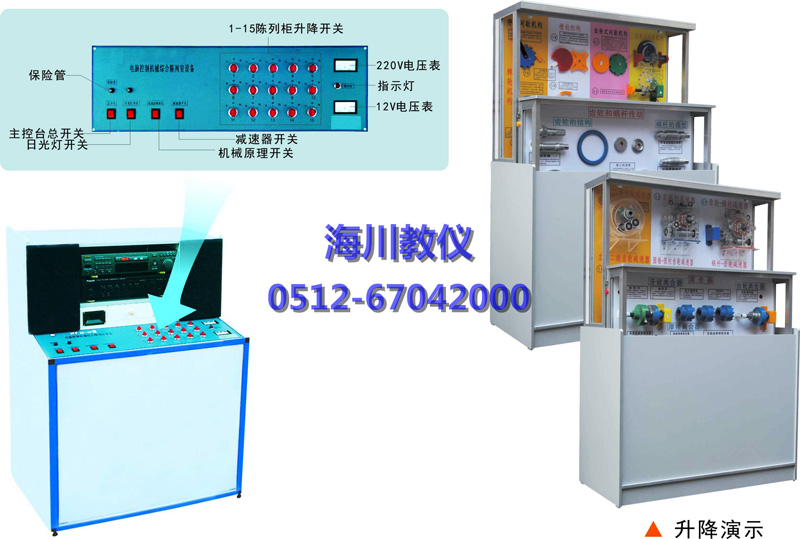

　　二、控制臺：

　　三、各柜內容如下：

序號與名稱	示教柜內 容
主控臺	微電腦控制系統、DVD、功放、電源控制面板

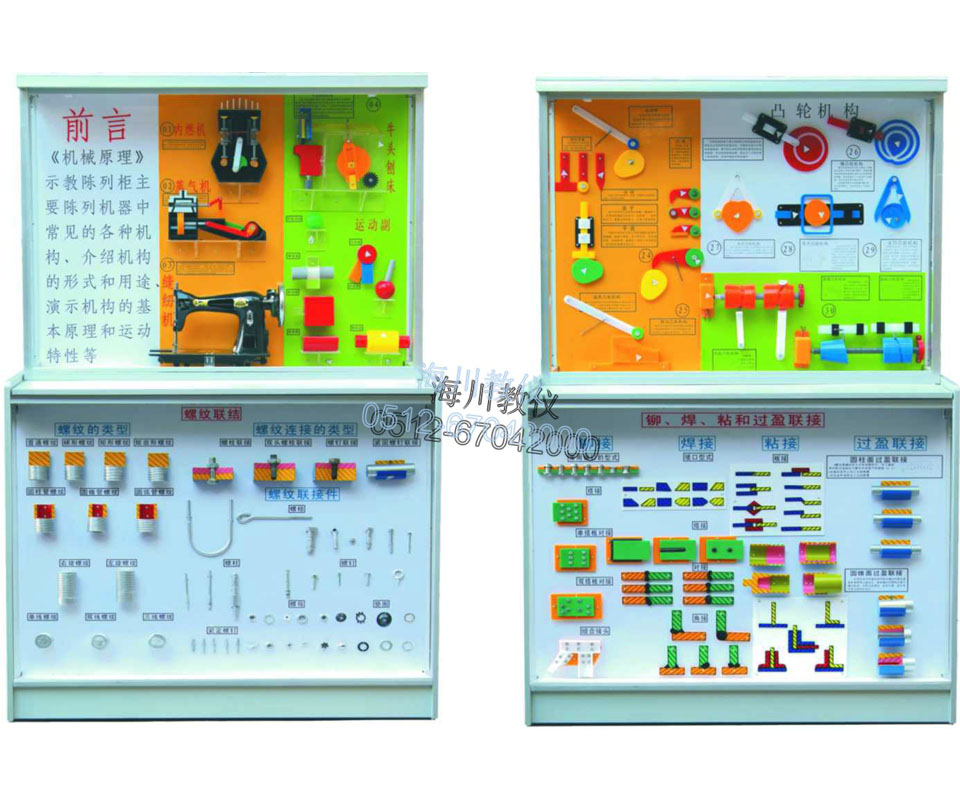

第一柜機器與機構	前言、內燃機、蒸汽機、縫紉機、牛頭刨床、球面高副、螺旋副、移動副、曲面副、球面副、圓柱副、轉動副
第二柜平面連桿機構的基本形式	鉸鏈四桿機構：曲柄搖桿機構2件、雙曲柄機構、雙搖桿機構2件。單移動副機構：曲柄滑塊機構、曲柄搖塊機構、轉動導桿機構、移動導桿機構。雙移動副機構：曲柄移動導機構、雙滑塊機構、雙轉塊機構
第三柜平面連桿機構	機構運動簡圖：泵2件、泵的簡圖2件、顎式破碎機與間圖。連桿機構：飛剪、壓包機、翻轉機構、攝影升降機、天平、起重機。
第四柜凸輪機構的形式	盤形凸輪3件：滾子、尖端、平面、移動凸輪輪、槽凸輪機構、交叉槽凸輪機構、等徑凸輪機構、等寬凸輪機構、主回凸輪機構、球面凸輪機構、圓錐凸輪機構、圓柱凸輪機構。
第五柜齒輪傳動的各種類型	平行軸傳動：外嚙合直齒圓柱齒輪機構、內嚙合直齒輪機構、直齒輪齒條機構、斜齒圓柱齒輪機構、人字圓柱齒輪機構。相交輪傳動：直齒圓錐齒輪機構、雙曲線圓錐齒輪機構、斜齒圓錐齒輪機構。相錯軸傳動：螺旋齒輪機構、螺旋齒輪齒條機構、圓柱蝸桿蝸輪機構、弧面蝸桿蝸輪機構。
第六柜輪系的基本形成	漸開線齒輪各部分名稱、浙開線的形成、擺線的形成、齒數、模數、壓力解、齒高系數。
第七柜輪系的基本形成	周轉輪系、差動輪系、行星輪系、定軸輪系合并一件、獲得大傳動比，實現特定的運動、運動的合成、旋轉線、用于傳遞、運動的分解、諧波運動減速器，擺線針輪行星減速器、汽車差速器兩種動作。
第八柜間歇運動機構	齒式棘輪機構2件、摩擦式棘輪機構、外嚙合槽輪機構，內槽輪機構，球面槽輪機構、漸開線不完全齒輪機構、擺線針輪不完全輪機構（2件）、凸輪式間歇機構2件、停歇連桿機構、停歇導桿機構
第九柜組合機構	串聯組合：行程擴大機構、換向傳動機構 并聯組合：齒輪連桿曲線、實驗給定軌跡的機構2件、實驗變速運動的機構、同軸槽輪機構，誤差校正機構、電動馬游藝機裝置。
第十械空間連桿機構	空間四村結構：RSSR空間四桿機構、RCCR聯軸節、單萬向節、雙萬向節、4R揉面機構、RRSRR角度傳動的空間五桿機構、空間六桿機構的薩勒特機構。
第十一柜一級圓柱齒輪減速器	直齒圓柱齒輪減速器、斜齒圓柱齒輪減速器、人字齒輪圓柱齒輪減速器、齒輪、軸、齒輪軸、機蓋、機座
第十二柜二級圓柱齒輪減速器	二級展開式圓柱齒輪減速器、橋式起重機上減速器、分流式雙級圓柱齒輪減速器、同軸式采用大端蓋結構的二級圓柱減速器、同軸展開式圓柱齒輪減速器
第十三柜三級減速器	軸裝式二級齒輪減速器、立式二級齒輪減速器、雙蝸桿減速器、圓錐圓柱齒輪減速器、齒輪蝸桿減速器、蝸桿齒輪減速器
第十四柜蝸桿減速器	下置式蝸桿減速器、上置式蝸桿減速器、圓錐摩擦式離合器的立式蝸桿減速器、剖分式立工蝸桿減速器、立式整體蝸桿減速器、蝸桿、蝸桿軸
第十五柜典型減速器	諧波齒輪減速器、一級圓錐齒輪減速器、行星齒輪減速器、擺線針輪減速器、少齒差漸開線行星齒輪減速器
下柜
序號與名稱	示　教　柜　內　容
第一柜螺紋聯接的基本內容	螺紋類型：普通螺紋、梯形螺紋、矩形螺紋、鋸齒形螺紋、圓弧管螺紋、圓柱管螺紋、圓錐管螺紋、右旋螺紋、左旋螺紋、雙線螺紋、三線螺紋。螺紋聯接的類型：螺栓聯接、雙頭螺栓聯接、螺釘聯接、緊固螺釘聯接。螺栓11件、螺柱4件、螺釘9件、緊定螺釘5件、螺母12件、墊圈7件。
第二柜螺紋聯接	摩擦防松：對頂螺母、鎖緊熱圈收口防松螺母、開縫收口，帶尼龍圈防松螺母、彈簧墊圈。機械防松：止動墊圈、止動墊圈子與圓螺母、開口銷與六角開槽螺母、串聯鋼絲。橫向截荷的減載裝置：斜墊圈、凸臺、沉頭坑、減載套筒、減載鍵、減截銷。提高聯接強度的措施：加彈性無件、內斜螺母、空心螺栓、腰狀桿螺栓，大圓角螺栓、沉割螺母、螺紋聯接的裝拆。
第三柜鍵、花鍵和銷聯接	鍵聯接：普通平鍵、半圓鍵、楔鍵、導向平鍵、切向鍵、馬鞍滑鍵。花鍵聯接：矩形花鍵3件，漸開線花鍵2件。三角形花鍵。銷聯接：圓柱銷3件、圓錐銷4件、導形銷3件、安全銷3件、定位、聯接、安全。
第四柜鉚、焊、粘和過盈聯接	鉚接：常用鉚釘?shù)男褪?、搭接、單搭板?duì)接、雙搭板對接、組合接頭。焊接：坡口型式、搭接、對接、角接。粘接：板接、管接、角接。過盈聯接：圓柱面過盈聯接，圓錐面過盈聯接。
第五柜帶傳動的主要類型	平帶的材料與接頭：皮革帶、編制帶、膠帆布平帶、高速環形膠帶、錦綸片復合帶、斜面接頭、斜面階梯接頭、膠帶的接頭、縫線接頭、皮革線接頭。 V帶的結構與型號：O型、A型、B型、C型、D型、E型、寬V帶、窄V帶、活絡V帶、其他傳動帶、聯組V帶、普通V帶、雙面V帶、多楔帶、圓帶、梯形齒同步帶。帶輪的結構：實心輪、輻板輪、孔板輪、橢圓輻輪、平帶輪、高速帶輪、同步帶輪。
第六柜帶傳動	V型帶傳動：自動張緊裝置、滑道式定期張緊裝置、擺架式定期張緊裝置、張緊輪張緊裝置。平帶傳動：張緊輪裝置同步帶傳動
第七柜鏈傳動	傳動鏈：滾子鏈、內鏈片及套筒、滾子、外鏈片銷軸、內鏈片、外鏈片、單節距雙排滾子鏈、單排單節距滾子鏈、彈簧式、彈簧止圈、鋼絲、開口銷、過渡鏈節、帶搭子整體式鏈輪、整體板式、孔片式、帶內導片齒形鏈、帶外導片齒形鏈、圓銷式、滾柱式、鍵柱式、軸瓦式、方框鏈、平頂鏈、圓環鏈、鏈傳動的布置和張緊。
第八柜齒輪與蝸桿傳動	齒輪的結構：齒輪軸2件、實心式齒輪2件、腹板式齒輪2件、輪幅式齒輪。蝸桿的類型：阿基米德圓柱蝸桿、法向直廓蝸桿、直線型環面蝸桿。蝸桿的結構：整體式蝸輪、輪箍式蝸輪、螺栓聯接式蝸輪、鑲鑄式蝸輪、蝸桿傳動、齒輪傳動。
第九柜滑動軸承	軸瓦與襯的材料：軸瓦合金、青銅、黃銅、灰鑄鐵、微型軸承、橡膠、尼龍、四氟、酚荃樹脂。油槽的結構形式5件、推動軸承的形式：實心、空心、單環、多環。滑動軸的結構：整體有襯正滑動軸承、對開式正滑動軸承、對開式斜滑動軸承、自動調心滑動軸承、固定瓦推力軸承、自位調心滑動軸承、可傾三反軸瓦、連桿、靜壓軸承。
第十柜滾動軸承	內圈、保持架、外圈、球、短圓柱滾子、長圓柱滾子、螺紋滾子、圓錐滾子、鼓形滾子、滾針。類型與代號：深溝球軸承、調心球軸承、調心滾子軸承、圓柱滾子軸承、滾針軸承、螺旋滾子軸承、角接觸軸承、圓錐滾子軸承、推力球軸承、推力滾子軸承。尺寸系列：直徑系列、內圈固定外圈轉動、外圈固定內圈旋動、滾動軸承的安裝方法、滾動軸承拆卸工藝、內徑系列7件，寬度系列4件。
第十一柜滾動軸承組合設計	內圈的固定方法：彈簧擋圈、軸端壓板、圓螺母、錐形套筒。外圈的固定方法：軸承端蓋、孔用彈性擋圈、端蓋孔凸肩組合、套杯。組合設計：兩端固定式3件、兩端游動、一端固定一端游動2件。頂緊與調整：滾動軸承的調整、滾動軸承的頂緊。密封：毛氈式、皮碗式、環隙式、迷宮式、螺紋式、軸承座
第十二柜聯軸器	彈性套柱銷聯軸器、彈性柱銷聯軸器、輪胎式聯軸器、凸緣聯軸器、套筒聯軸器、夾殼聯軸器、齒輪聯軸器、鏈條聯軸器、十字軸萬向聯軸器、滑塊聯軸器、剪銷式安全聯軸器。
第十三柜離合器	牙嵌禽合器矩形牙、梯形、正三角形牙、鋸齒離合器、單圓盤摩擦離合器、圓錐摩擦禽合器、多圓盤摩擦離合器、牙嵌式安全禽合器、離心離合器、超越離合器。
第十四柜軸的類型與軸上零件的固定方法	轉軸、心軸、傳動軸、齒輪軸、化鍵軸、蝸桿軸、曲軸、凸輪軸、軟軸、軸的,結構設計,鍵聯接、花鍵聯接、成形聯接、銷聯接、過盈聯接、軸肩—彈性擋圈、軸肩—圓螺母、軸肩—雙圓螺母、軸肩—套筒、軸肩—彈性擋圈2年、圓錐形軸頭—軸端擋圈、軸端擋板、雙鎖緊擋圈、開槽夾緊聯接、輪轂部分夾緊聯接、彈性套聯接、彈性環聯接、彈性盤聯接。
第十五柜彈簧、潤滑與密封	拉伸彈簧：圓鉤環、半圓鉤環、偏心圓鉤環、錐形閉合端彈簧、可調拉簧。壓縮彈簧：端面拼緊磨平彈簧、端面不拼緊不磨平彈簧、矩形截面壓縮彈簧、中凸彈簧、中凹彈簧、圓錐螺旋彈簧。扭轉彈簧：外臂扭轉彈簧、內臂扭轉彈簧、中心臂扭轉彈簧、雙扭簧。其他彈簧：碟形彈簧、蛇形彈簧、平面蝸卷彈簧、板簧。并列組合彈簧、直列組合彈簧、轉換機構。潤滑裝置：壓配式壓注油杯、油繩式有杯、接頭式壓注油油杯，直通式注油杯、油標。密封件：O型橡密封圈2件、矩形橡密封圈2件、尼龍墊片、石棉墊片、金屬平墊片、金屬八角墊片、金屬齒形墊片、切口：插入搭接、活塞環、切口：斜搭接、雙口型油封、T型油封、Y型油封、V型油封。潤滑劑8件、機油槍、牛油槍。

　　特別說明：

　　海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。

　　產品圖片僅供參考，請以銷售實物為準。

　　產品內容如有變動，恕不另行通知
