一、 功能概述：

　　實驗考核裝置采用柜式結構，實驗柜要前后開門，前后都能操作，柜底采用輪裝，方便實驗柜移動旋轉。實驗柜的柜門上安裝各種測量儀表及信號指示燈控制按鈕轉換開關，集電工學、電氣控制、電機與拖動、可編程控制器、變頻器、觸摸屏等技術于一起，具有故障設置與排除功能，每個故障點都有測試孔引出，便于監測故障位置。

　　二、 部分設備配置(一套)：

　　1、實驗臺結構

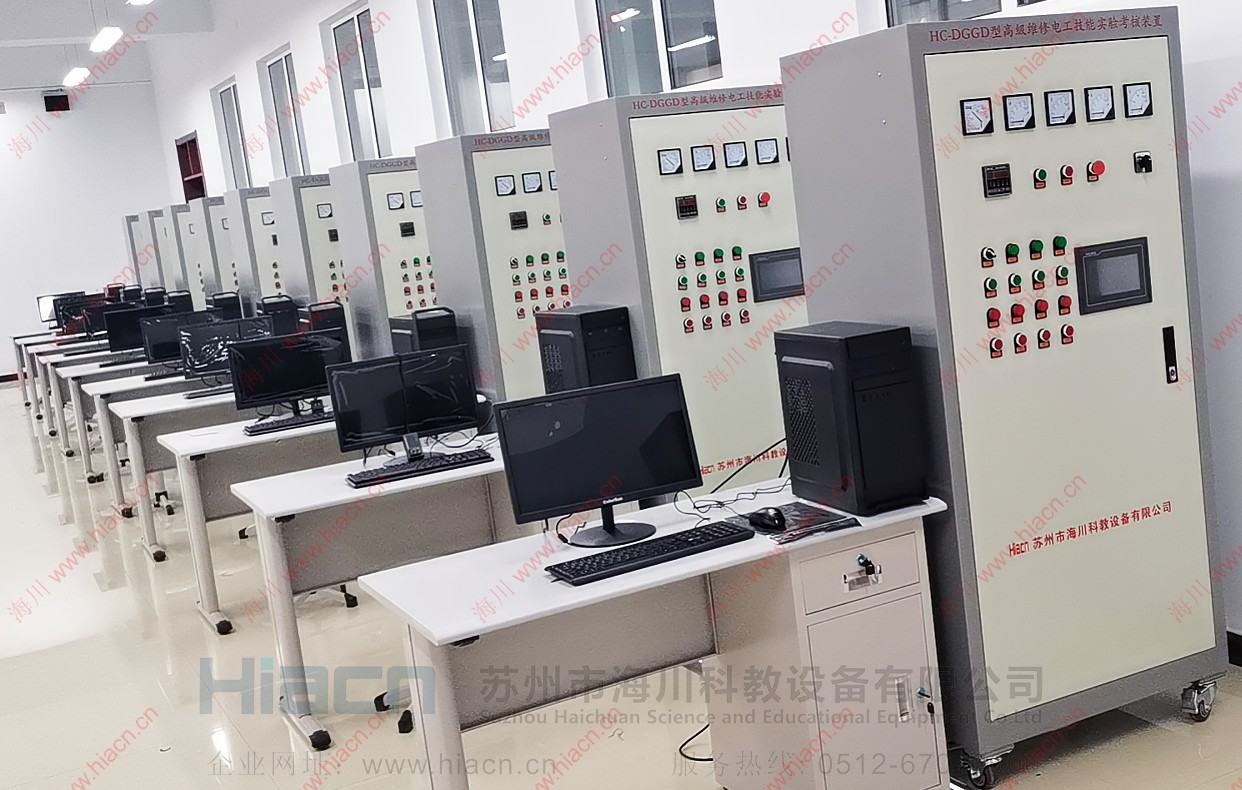

　　實驗裝置采用柜式結構，實驗柜要前后開門，前后都能操作，柜底采用輪裝方便實驗柜移動旋轉。實驗柜的柜門上安裝各種測量儀表及信號指示燈控制按鈕轉換開關等。控制柜內裝有固定的PLC主機、變頻器、觸摸屏，采用接線插口連接。柜內采用網孔板與柜門平行的方式布置，中間兩層為各種實驗?zāi)K，各實驗?zāi)K采用網孔板結構掛裝，各實驗?zāi)K對外應有連接端子，從而能保證利用柜內模塊可以測試柜外模塊接線是否正確。各實驗?zāi)K安裝固定應方便可靠，各模塊拆卸方便，更換容易。上述低壓電器產品采用導軌安裝。

　　2、安全保護

　　(1)滿足國家標準，在實驗裝置的電源輸入端設有電流型漏電器，控制屏內、外或強電輸出有漏電現象，即刻告警并切斷總電源，確保實驗者人身安全。

　　(2)實驗裝置采用不同實驗導線，相互間不能互插，強電采用全塑型封閉安全實驗導線，，避免了學生誤操作觸電的可能。

　　3、電源技術

　　(1)提供三相交流電源(380V/3A)，設有電子電路和保險絲雙重保護功能。

　　(2)提供220V/1A直流穩壓電源，電源帶過流和短路保護功能。

　　(3)提供24V/3A直流穩壓電源，可作為PLC驅動電源。

　　4、無線網絡實驗管理模塊

　　為滿足維修電工中級及高級的考核任務，實驗柜設有管理考核功能。實驗管理模塊硬件部分由單片機系統組成。包括89c52單片機最小系統，鍵盤、顯示和隔離通訊部分。實驗裝置上電后開始工作。平時可作為時鐘使用，具有設定實驗時間，定時報警，設定故障，顯示排故情況、切斷電源等功能;還可以自動記錄告警的次數。

　　設有32組故障設置按鈕，可與機床電氣模塊對接。上位機設有考核軟件，可與學生機無線通訊，可進行排故考核實驗。

　　5、臺式電腦

　　(電腦由乙方自配)

　　三、 設備主要技術參數：

　　1、輸入電源：三相四線(380V士10%/50Hz);

　　2、工作環境：溫度-10℃-+40℃;相對濕度<85%(25℃);海拔<4000m;

　　3、裝置容量：≤1.5kVA;

　　4、設備尺寸約800mm×600mm×1800mm

　　四、 能夠完成實驗項目(配置相應元器件、電機等完成以下實驗項目)：

　　1、電氣控制實驗

　　(1)三相異步電動機直接啟動控制

　　(2)三相異步電動機接觸器點動控制線路

　　(3)三相異步電動機接觸器自鎖控制線路

　　(4)三相異步電動機定子串電阻減壓啟動手動控制線路

　　(5)三相異步電動機定子串電阻減壓啟動自動控制線路

　　(6)Y-△啟動自動控制線路

　　(7)自耦變壓器降壓啟動控制線路

　　(8)雙重聯鎖的三相異步電動機正反轉控制

　　(9)單向減壓啟動及反接制動控制線路

　　(10)能耗制動的控制線路

　　(11)三相異步電動機的順序控制

　　(12)三相異步電動機的多地控制

　　2、電工儀表及照明實驗項目

　　(1)白熾燈電路接線

　　(2)日光燈電路接線

　　(3)觸摸開關控制白熾燈電路接線

　　(4)聲控開關控制白熾燈電路接線

　　(5)人體感應開關控制白熾燈電路接線

　　(6)兩地控制一盞燈接線電路

　　(7)單相電度表接線電路

　　(8)交流功率因數表接線電路

　　(9)交流電壓表、電流表接線電路

　　(10)一只電流互感器用于單相回路的控制電路接線。

　　(11)三只電流互感器接成星型接線電路

　　(12)三只電流互感器接成三角型接線電路

　　(13)電流互感器與電流表配用接線電路

　　(14)萬能轉換開關和電壓表測量三相電壓接線

　　(15)三相四線有功電度表安裝電路

　　3、PLC基本技能實驗

　　(1)PLC認知實驗

　　1)軟硬件結構

　　2)系統組成

　　3)基本指令練習

　　4)接線調試實驗

　　5)編程下載實驗

　　(2)典型電動機控制實驗

　　1)接觸器控制的三相異步電動機點動控制實驗

　　2)接觸器控制的三相異步電動機自鎖控制實驗

　　3)接觸器控制的三相異步電動機正反轉實驗

　　4)接觸器控制的三相異步電動機星三角換接啟動實驗

　　5)PLC控制的三相異步電動機點動控制實驗

　　6)PLC控制的三相異步電動機自鎖控制實驗

　　7)PLC控制的三相異步電動機正反轉實驗

　　8)PLC控制的三相異步電動機星三角換接啟動實驗

　　(3)PLC仿真控制實驗

　　(4)計算機與PLC通信的硬件連接/編程軟件的認識與操作

　　4、PLC模擬控制實驗

　　(1)音樂噴泉控制

　　(2)四層電梯控制

　　(3)步進電機控制

　　5、變頻器調速實驗

　　(1)變頻器參數設置與操作實驗

　　(2)變頻器報警與保護功能實驗

　　(3)外部端子點動控制實驗

　　(4)變頻器控制電機正反轉實驗

　　(5)多段速度選擇變頻調速實驗

　　(6)變頻器無級調速實驗

　　(7)基于外部模擬量控制方式的變頻調速實驗

　　(8)PID變頻調速控制實驗

　　(9)PLC控制變頻器外部端子的電機正反轉實驗

　　(10)PLC控制變頻器外部端子的電機時間控制實驗

　　(11)基于PLC數字量控制方式的多段速實驗

　　(12)基于PLC模擬量控制變頻、開閉環調速實驗

　　(13)基于PLC通信方式的變頻器開、閉環調速實驗

　　6、觸摸屏控制實驗

　　(1)觸摸屏控制變頻器調速

　　(2)觸摸屏控制調速器調速

　　(3)觸摸屏組態控制三相異步電動機正反轉

　　(4)基于觸摸屏控制方式的電機轉速控制

　　(5)基于觸摸屏控制方式的PLC與變頻器通信控制

　　(6)基于組態軟件控制實驗
