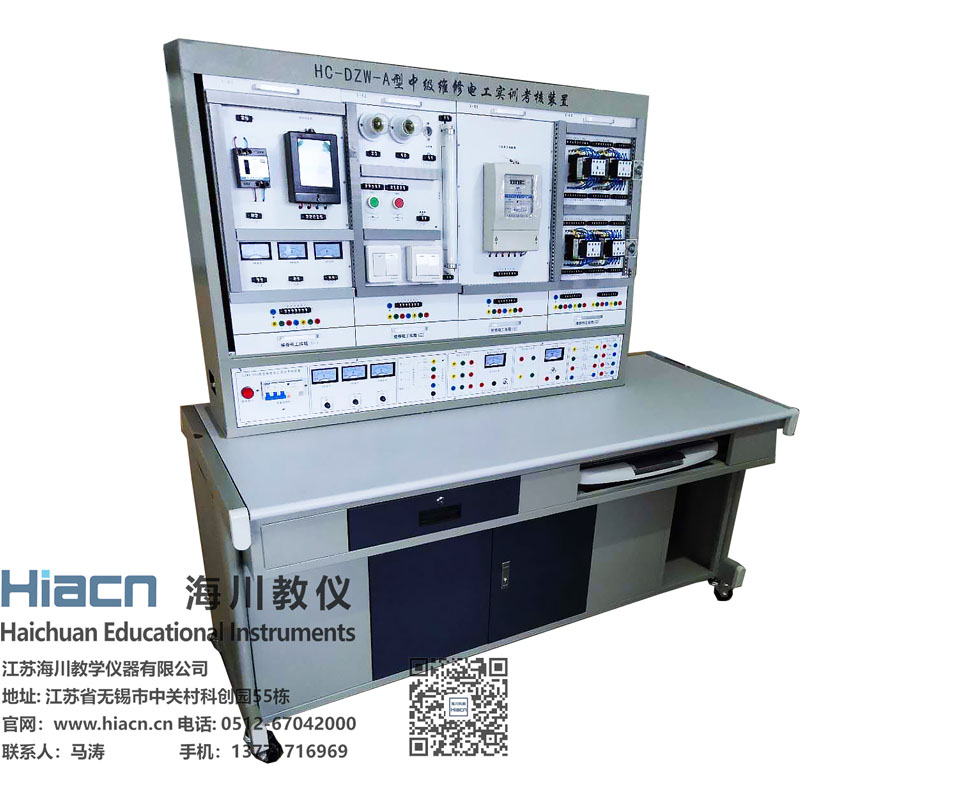

本裝置采用國際常用的模塊化設計，根據不同的實訓考核內容配置相應的實訓模塊，實訓方便、布局合理、易于擴展升級，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、單片機、PLC綜合訓練、變頻調速、觸電急救、安全消防等，符合中、高級電工國家職業標準教、培、考的要求，適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。

　　一、技術性能

　　1.輸入電壓：三相四線制380V±10% 50Hz

　　2.工作環境：環境溫度范圍為-5～+40℃

　　3.裝置容量：<1KVA

　　4.安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護

　　5.外形尺寸：1600mm×700mm×1450mm

　　二、實訓裝置的基本配置及功能

　　本實訓臺主要由實訓屏、實訓掛箱、實訓器材、實訓桌等到組成。

　　(一)實訓屏

　　實訓屏為鋁木結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

　　1、外部電源輸入指示燈亮(提醒操作者外部電源已與實訓臺接通)。

　　2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。

　　3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

　　4、提供～220V插座2只，為外部設備提供工作電源。

　　5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

　　6、固定低壓直流電源：+5V、±12V有過載保護

　　7、恒流源：4mA-20mA連續可調一路

　　(二)實訓掛箱及器材配備

　　1、YM-61維修電工掛箱(一)

　　2、YM-62維修電工掛箱(二)

　　3、YM-63維修電工掛箱(三)

　　4、YM-64維修電工掛箱(四)

　　5、YM-65維修電工掛箱(五)

　　6、YM-PLC可編程控制器實訓組件：提供三菱FX1N-24mR-001型主機及配套轉換接口，SC-09編程電纜。(PLC增加多功能多擋控制功能)

　　7、三相鼠籠異步電動機180W Y/△ 380V 1臺

　　(三)實訓桌

　　鐵質結構，桌面為防火、防水、耐磨高密度板，造型美觀大方，堅固耐用。

　　三、實驗項目

　　(一)電拖部分

　　1.三相電機直接啟動控制

　　2.三相電機點動控制

　　3.三相電機自鎖運行控制

　　4.帶電流表的點動與連續運行控制

　　5.帶電能表的兩地控制

　　6.單向運行反接制動控制

　　7.時間繼電器控制電動機Y/△降壓起動控制

　　8.工作臺自動往返行程開關控制

　　(二)PLC綜合實訓

　　1.PLC認識實訓(軟硬件結構、系統組成、基本指令練習、接線、編程下載等)

　　2.PLC仿真實訓

　　3.PLC控制臺三相異步電動機正反轉控制

　　4.PLC控制臺三相異步電動機Y/△啟動控制

　　5.PLC控制臺三相異步電動機降壓?jiǎn)?dòng)控制

　　6.PLC控制臺三相異步電動機能耗制動控制

　　7.PLC控制臺三相異步電動機自鎖運行控制

　　(三)室內照明配電

　　1.插座和一個開關控制一盞燈

　　2.日光燈線路的接線

　　3.聲控開關控制白熾燈電路的接法

　　4.單相電度表直接接線電路

　　5.兩地控制一盞燈的接法
