一、配套教材，以所投標設備實訓模塊為載體編寫的具有國際標準書號可供查詢的正版教材一套。

　　二、配套實訓指導書，以所投標設備為載體編寫的。

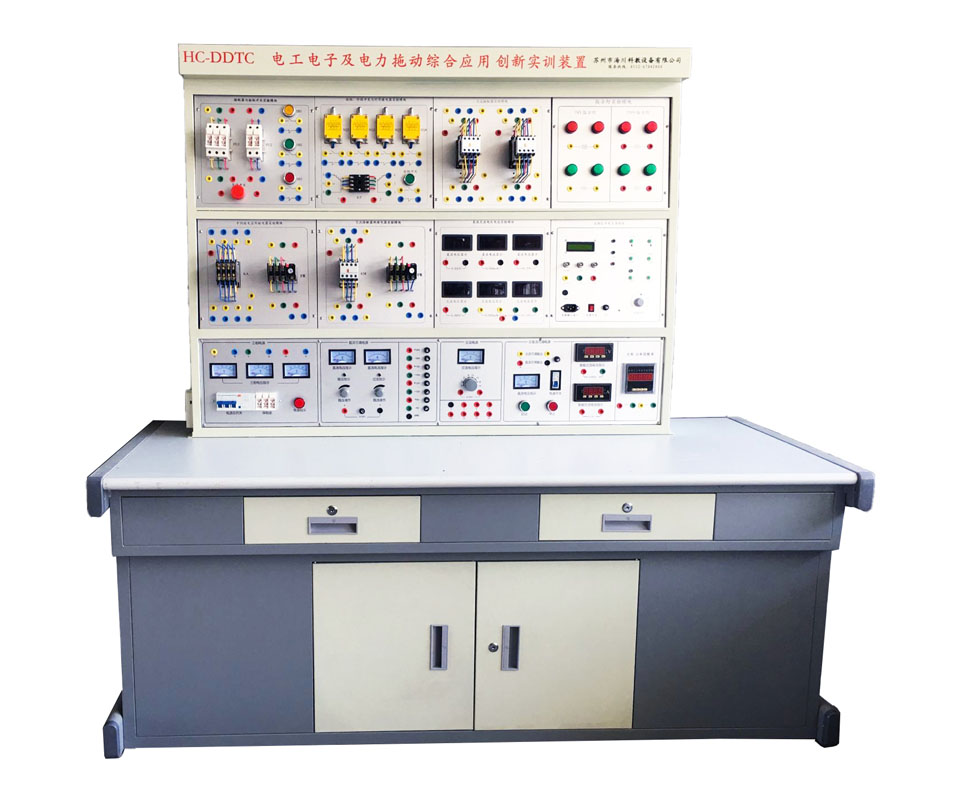

　　三、技術參數：

　　(1)工作電源：三相五線AC380V±10%，50Hz;

　　(2)外形尺寸(長×寬×高)：1300×750×1835±20mm;

　　▲(3)用鋼木結構，實驗臺分上下兩層，下面配置電源模塊，裝有萬向輪;

　　(4)整機功耗：≤1.5KW;

　　(5)具有接地、漏電保護功能，采用安全型插座、絕緣實驗導線;設備必須具有以下安全保護措施：實現線路短路電流限制及保護，當某臺設備發生短路故障時，進行聲光報警并自動識別短路故障出現在三相中哪一相，方便學生迅速作出判斷。某臺設備發生短路故障時，故障設備的斷路器開關的及時分斷，只切斷本臺設備線路的電源，不會引起實訓室總斷路器開關的分斷。

　　四、模塊要求：

　　(1)總電源模塊：包括三相電源總開關(帶漏電和短路保護)1個，熔斷器3只，220V紅色指示燈1個，交流0～250V指針式電壓表3只，安全插座6只。模塊材料要求：高強度塑料外殼、面板必須為鋁塑板，圖案、文字符號需油墨絲印，模塊尺寸：約300×285mm;

　　(2)交直流可調電源與交流電源模塊：直流0-250V指針式電壓表1只，交流0～30V指針式電壓表1只，保險絲1只，空氣開關1只，復位按鈕開關綠、紅各1只，波段開關1只，安全插座14只。模塊材料要求：高強度塑料外殼、面板必須為鋁塑板，圖案、文字符號需油墨絲印，模塊尺寸：約300×285mm;

　　▲(3)直流電源模塊：直流0～30V指針式電壓表，直流0～3A指針式電流表，電位器2個，保險絲9個，安全插座11個。模塊材料要求：高強度塑料外殼、面板必須為鋁塑板，圖案、文字符號需油墨絲印，模塊尺寸：約300×285mm;

　　(4)數字式電壓電流表模塊：直流數字電壓表1只，直流數字電流表1只，交流數字電壓表1只，交流數字電流表1只，安全插座8只。模塊材料要求：高強度塑料外殼、面板必須為鋁塑板，圖案、文字符號需油墨絲印，模塊尺寸：約300×285mm;

　　(5)函數信號發生器模塊：頻率范圍：0.6Hz～1MHz(五檔選擇，五位半顯示)，輸出波形：正弦波、方波、三角波、脈沖波、鋸齒波等，輸出電壓幅度：最大20Vp～p(可調)(幅值顯示三位)，衰減器：30db，直流電平：-10V～+10V，占空比：10～90%(方波)，頻率計：10Hz～25MHz(五位半顯示)，功率輸出：3W/8Ω(10Hz～20KHz)。模塊材料要求：高強度塑料外殼、面板必須為鋁塑板，圖案、文字符號需油墨絲印，模塊尺寸：約300×285mm;

　　▲(6)創新模塊參數： 要求配置實驗元件盒，其面板標志的元件電路符號要求采用最新的國家標準，要求整體結構緊湊，元件盒必須為密封結構：

　?、偻该髟畜w要求采用有機工程塑料制成，具有示教功能使用者能夠觀察元件形狀和接線方式;

　?、谕该骱忻姘宀捎肞CB制作而成，表面清爽、符號線路清晰、表面耐磨損;元件盒面板通過四顆螺絲與盒體連接，透明元件盒方便打開，更換面板和內部器件;

　?、弁该髟猩系膶嶒瀸Ь€插孔要求采用高質量銅材制造，實驗導線裝有彈性插頭可在實驗?zāi)K上面插接;實驗時可根據實驗內容和技能訓練的需要，可任意組合實驗線路;

　　④電學線路實驗固定板由工程塑料注塑而成，用于對透明元件盒的定位;每個透明元件盒底部裝有4個可拆卸的彈性插腳，可以固定在電學線路實驗固定板上。

　　▲五、實訓項目要求：

　　(1)電氣儀表的使用和測量誤差的計算;

　　(2)電路元件伏安特性的測繪;

　　(3)未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用;

　　(4)電位、電壓的測定及電路電位圖的繪制;

　　(5)基爾霍夫定律的驗證與應用;

　　(6)常用供電電路特點和電子電路最大功率輸出條件的研究;

　　(7)實際直流穩壓電源和直流穩流電源的研究;

　　(8)疊加定理的驗證與應用―多信號疊加控制電路的研究;

　　(9)戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究;

　　(10)電阻電感串聯電路(日光燈電路)的分析與研究;

　　(11)阻容移相電路的應用―調光臺燈電路的研究;

　　(12)交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究;

　　(13)R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究;

　　(14)R、L、C串聯諧振電路的;

　　(15)三相四線制負載電壓，電流的測量;

　　(16)三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定;

　　(17)自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法;

　　(18)互感電路的研究;

　　(19)單相變壓器特性的研究;

　　(20)單相變壓器并聯運行特點的研究;

　　(21)一階電路暫態過程的研究;

　　(22)微分電路和積分電路及其應用(綜合應用項目);

　　(23)常用二極管的性能測試及應用;

　　(24)雙極晶體管及場效管輸出特性的測定;

　　(25)單管放大電路的研究;

　　(26)兩極放大電路及負反饋放大電路的研究;

　　(27)助聽器電路的調試;

　　(28)恒流充電電路;

　　(29)三極管放大電路故障排除;

　　(30)整流、濾波及穩壓電路的研究;

　　(31)直流穩壓正、負電源電路的研究;

　　(32)典型復合互補OTL功率放大電路調試;

　　(33)OTL功率放大電路的故障排除;

　　(34)LM386集成音響功率放大電路及其應用;

　　(35)運算放大器基本運算電路;

　　(36)對由運放器組成的積分運算電路、微分運算電路;

　　(37)對由運放器組成的電壓比較器傳輸特性的研究;

　　(38)氣敏傳感器制作煙霧報警器的制作與調試;

　　(39)方波、三角波和鋸齒波發生器電路的研究與測試;

　　(40)三角波、方波及正弦波發生器的制作競賽;

　　(41)RC(文式橋式)正弦波振蕩器和制作與調試;

　　(42)電容三點式LC正弦波發生器;

　　(43)有源濾波電路研究;

　　(44)直流—直流(DC—DC)集成電壓變換電路的應用與調試;

　　(45)恒溫控制電路的制作與調試;

　　(46)基本邏輯門電路功能測試;

　　(47)優先編碼器功能測試;

　　(48)二進制譯碼器和數據選擇器功能測試;

　　(49)全加器和超前進位全加器功能測試;

　　(50)數值比較器功能測試;

　　(51)七段碼鎖存/譯碼/驅動器功能測試;

　　(52)各類觸發器功能測試;

　　(53)雙向移位寄存器功能測試;

　　(54)二一五一十進制計數器功能測試;

　　(55)二位十進制計數/譯碼/驅動/顯示電路;

　　(56)可逆十進制計數電路功能測試;

　　(57)N進制計數電路功能測試;

　　(58)555定時器基本應用電路;

　　(59)微分型單穩態觸發器;

　　(60)集成單穩態觸發器及其應用;

　　(61)集成施密特觸發器及其應用;

　　(62)聲光控制節能路燈電路;

　　(63)8線數據傳輸電路;

　　(64)4位環形計數節拍發生器;

　　(65)秒脈沖信號發生器;

　　(66)救護車/消防車聲響報警電路;

　　(67)D/A轉換器將數碼轉換成單極性、雙極性模擬電壓;

　　(68)數控變頻三角波—方波發生器;

　　(69)移位寄存器彩燈顯示電路;

　　(70)8位優先編碼器搶答電路;

　　(71)觸摸式密碼電子鎖電路;

　　(72)數字鐘電路;

　　(73)二位十進制計數符合電路;

　　(74)交通燈控制電路;

　　(75)升/降階梯波發生器;

　　(76)光電轉換加/減計數電路;

　　(77)三相異步電動機正反轉控制線路;

　　(78)工作臺自動往返循環控制電路;

　　(79)三相異步電動機順序控制線路;

　　(80)三相異步電動機的Y-△起控制線路;

　　(81)三相異步電動機能耗制動線路。

　　六、配置要求：

　　產品名稱 技術參數 數量

　　1. 電源控制屏 三相交流電源×3，2A;

　　2. 直流可調穩壓電源(0～24V、2A)，各檔直流電源，包括±24V、±15V、±12V及±5V等八檔電源;

　　3. 單相可調交直流電源，電動調節，電壓顯示。單相(0～250V)2A;

　　4. 交直流電壓電流表，四位半數字顯示，測量范圍：0～500V，0～5A，四檔可調，測量精度達到0.5級。 1臺

　　5. 函數信號發生器模塊 0.6Hz～1MHz(五檔選擇，五位半顯示)輸出正弦波、方波、三角波、脈沖波、鋸齒波等 1塊

　　6. 交流功率及功率因數表模塊 可以測量功率及功率因數，三位半數字顯示，測量精度0.5級，電壓、電流量程分別為500V、3A。 1塊

　　7. 交流接觸器模塊 交流接觸器2只 1塊

　　8. 接觸器與熱繼電器模塊 交流接觸器1只，熱繼電器1只 1塊

　　9. 中間繼電器與熱繼電器模塊 中間繼電器1只，熱繼電器1只 1塊

　　10. 熔斷器與按鈕開關模塊 3P熔斷器1只，2P熔斷器1只，按鈕開關黃綠紅各1個 1塊

　　11. 按鈕、行程開關與時間繼電器模塊 行程開關4只，時間繼電器1只(通電延時)，按鈕開關綠色1只 1塊

　　12. 三相鼠籠式異步電動機 AC380V 60W 0.33A 1400r/min 2臺

　　13. 電工電子創新模塊 1套

　　14. 數字萬用表 1塊

　　15. 實驗導線 1套
