一、產品概述

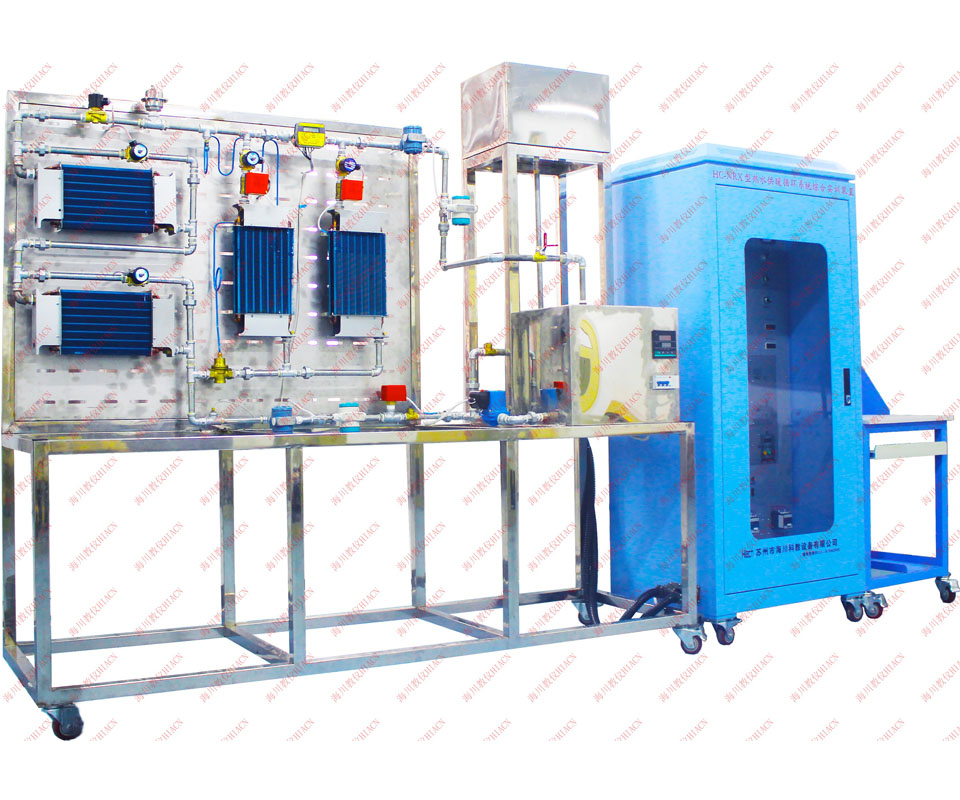

　　“HC-NRX型熱水供暖循環用于高職院校、職業學校空調工程專業、供熱通風和建筑專業等相關課程的教學實訓。

　　1、提供實訓臺、熱源、散熱器、閥門、供熱管道及儀表等;根據實訓要求選擇不同的器件，進行系統管道的安裝，系統的安裝主要包括垂直式單管上供下回式系統安裝、垂直式單管上供上回式系統安裝、垂直式單管下供下回式系統安裝、垂直式雙管上供下回式系統安裝、垂直式雙管下供下回式系統安裝、水平式單管串聯式系統安裝、水平式單管跨躍式系統安裝等。

　　2、實訓臺：采用不銹鋼臺架與網孔板組合結構，安裝器件方便，在實訓臺上安裝萬向輪。供熱系統：主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量分配表、自力式壓差控制閥、恒溫控制閥和自動排氣閥、壓力傳感器、溫度傳感器等設備組成。

　　二技術性能

　　1. 輸入電源：三相四線～380V±10% 50Hz

　　2. 工作環境：溫度 -10℃～+40℃ 相對濕度<85%(25℃) 海拔<4000m

　　3. 裝置容量：<10kVA

　　4. 不銹鋼架尺寸：2200mm×700mm×2090mm

　　5. 控制柜尺寸：600mm×600mm×1773mm

　　6. 設有電壓型漏電保護、電流型漏電保護、接地保護，安全符合相關國家標準。

　　三、系統組成

　　實訓裝置由電氣控制柜、實訓對象、循環水系統、電加熱鍋爐、監控儀表等組成：

　　1、電氣控制柜

　　采用鐵質雙層亞光密紋噴塑結構，結構堅固。前門采用透明設計，可觀察到指示儀表、操作旋鈕、PLC控制器、系統流程圖、執行部件工作指示、交流接觸器及熱保護器等控制元件。共分為三層鐵質面板，最上面層為電網電壓指示、壓縮機電流指示、水泵電流指示、帶燈保險絲、操作旋鈕及溫度、壓力、流量等指示儀表。第二層為執行器件，主要由交流接觸器、過熱保護器組成，分為主回路以三相四線380V電壓為主，控制回路以交流220V電壓為主。最下面層為PLC控制器及系統流程圖，PLC控制器采用西門子子CPU  SR40主機、2只EM AE04模擬量擴展模塊、對應執行部件工作狀態指示燈等組成。

　　2、實訓對象

　　實訓對象采用不銹鋼方鋼焊接而成，桌面采用鏡面不銹鋼板折邊連體設計，上半部件安裝部分采用鈑金結構設計，表面采用等距一字形網孔設計，方便管路及散熱器的安裝固定，同時右側最高處設立開式補水箱，并裝有透明管液位指示，以方便觀察水箱位水位狀態。

　　3、循環水系統

　　系統包括1臺小型離心式熱水泵、4套散熱器、1套自力式壓差控制閥、5個電磁閥、2個電動球閥、2個手動球閥、三通過濾器、不銹鋼鋁塑復合管及自動排氣閥等組成

　　4、電加熱鍋爐

　　采用不銹鋼外殼，內設三組陶瓷電加熱棒、帶有過壓保護閥、指針式壓力表、排水閥等

　　5、監控儀表

　　壓力變送器、渦輪流量變送器、溫度傳感器、無磁式熱量表等組成。

　　四、系統基本配置

　　五、實訓目的：1、掌握熱水供暖系統的形式、特點及管網與用戶的連接方式

　　2、熱水供暖系統的安裝與調試

　　3、熱水供暖用戶熱計量

　　4、熱力工況調節

　　5、PLC可編程控制器編程及調試
