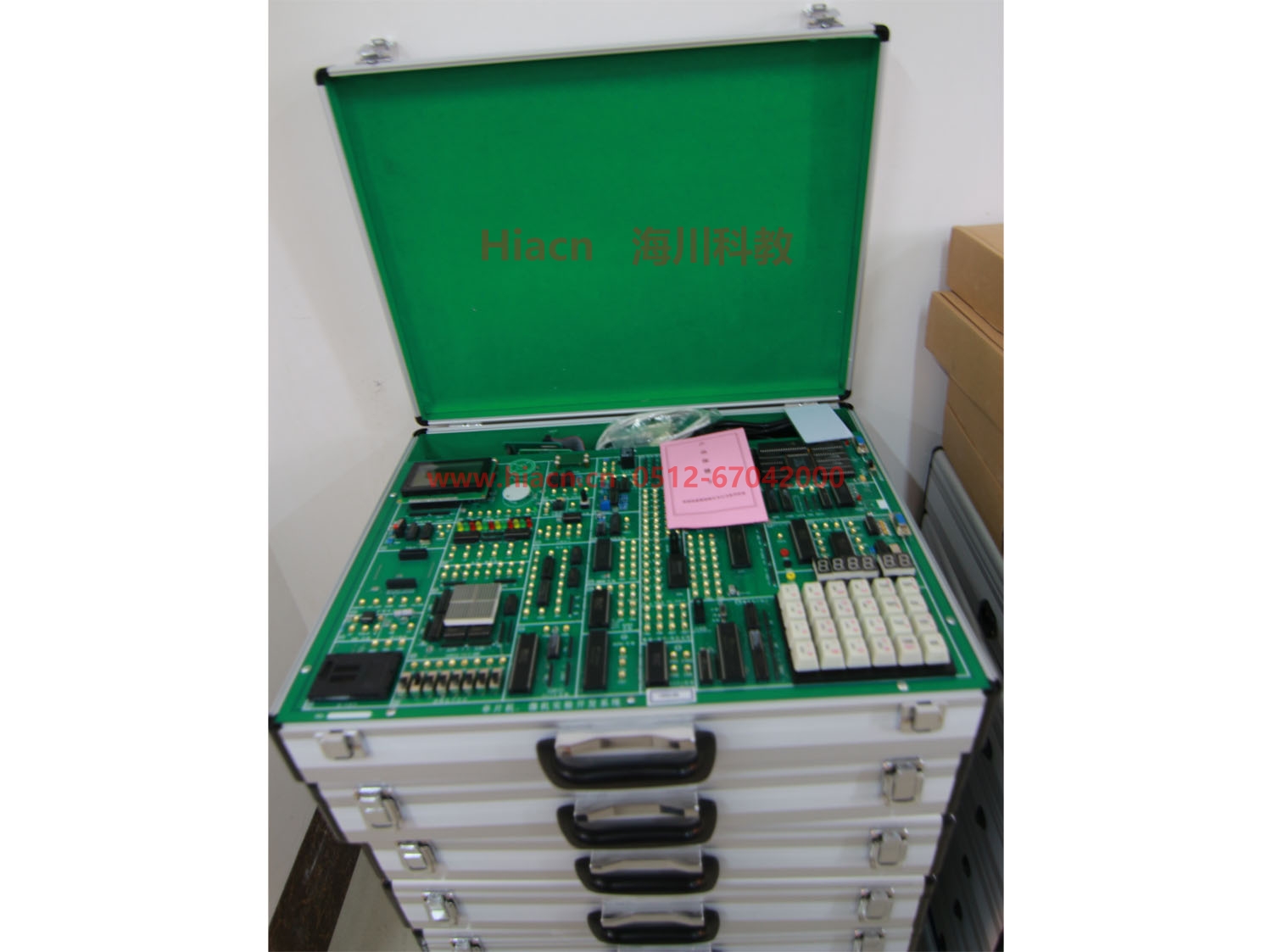

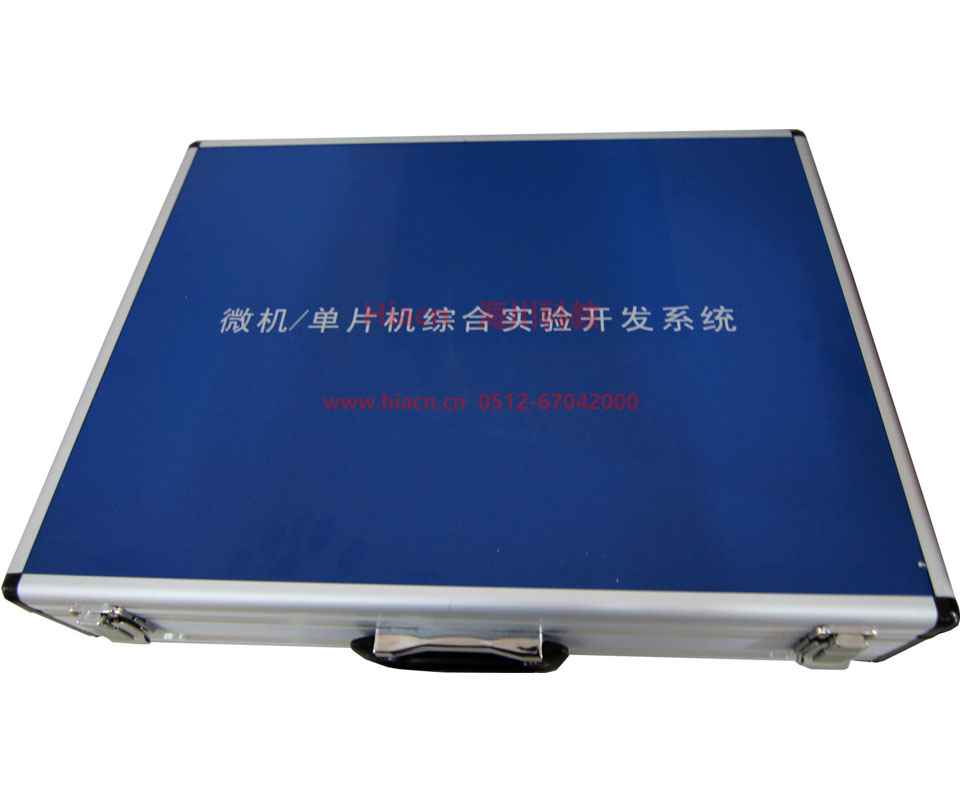

HCYM-51S型 微機、單片機綜合實驗開發系統

　　◆ 主板集成USB轉串口芯片CH340T，驅動支持最新win7系統，只要1根usb線就可以實現供電、下載、通訊功能，尤其現在筆記本USB口較少，這種連接方式就能最大限度節省USB端口

　　◆ 8個LED，單片機最基礎學習部分，如流水燈、跑馬燈

　　◆ 1個大尺寸共陽數碼管，學習數碼管顯示原理

　　◆ 8位共陰數碼管，2個74hc573鎖存，靜態顯示與動態掃描，分別控制段鎖存和位鎖存

　　◆ 紅綠雙色8x8點陣，3個hc595芯片驅動，點陣可以拔插，工業LED屏通常使用HC595做信號傳輸，這里著重學習這個芯片的控制與級聯

　　◆ 串行信號轉并行信號芯片74hc164，通過串口或者模擬串口信號輸入，輸出8位并口信號，多用于單片機本身端口不夠使用的情況

　　◆ 反向器CD4069，可以做信號組合試驗

　　◆ EEPROM存儲器24c02，IIC總線接口，帶有程序保護接口，樣例配套單字節、多字節存儲，開機次數記憶、上次使用狀態記憶等程序

　　◆ DS1302時鐘芯片，32768Hz時鐘源晶振，三線總線接口，帶有備用電源CR1220紐扣電池，樣例配套可調時鐘、電腦上位機在線更新時鐘等程序

　　◆ MAX232串口電平轉換，連接2路串口，DB9公口和母口，與板載usb轉串口，可以形成3種串口外接方式，方便多種連線駁接

　　◆ RS485芯片，學習485硬件控制原理留有輸入信號、控制信號和輸出信號端口

　　◆ PCF8591芯片，8位數模/模數轉換芯片，提供4路AD輸入，和1路DA輸出，4路輸入接口通過2個電位器切換測試，可以分別通過電位器調節值0-VCC，端口獨立，可自行外接，DA端口通過LED燈模擬顯示，端口獨立可外接，樣例配套AD轉換測試、DA轉換測試、鋸齒波輸出等

　　◆ 喇叭，可播放音樂，替代有源蜂鳴器，樣例中含有多種聲音模擬，如警笛、救護車聲、消防車聲、電子琴等

　　◆ 2路步進電機接口，可以連接2個4相5線步進電機，通過ULN2003控制，樣例提供定位旋轉、正反轉和綜合控制等

　　◆ 2路直流電機接口，可以學習直流電機開關控制與調速原理

　　◆ 2路大功率繼電器，240V/7A，市電專用接線端子，預留常開、常閉、公共接點，可以直接連接220V電器設備，樣例提供模擬洗衣機電機控制原理等

　　◆ LCD1602標準插座，帶獨立的對比度調節電位器，即插即用，針對標準液晶，實現多種模式顯示，如移動顯示、滾動顯示、光標顯示、逐字輸入等

　　◆ LCD12864液晶標準插座，帶獨立的對比度調節電位器，可以連接ST7920字庫液晶、KS0108非字庫液晶等多種標準接口液晶，可以直接插接我們公司配套的真彩屏，樣例針對ST7920字庫液晶編寫，如寫入用戶自編圖形或者字符，顯示圖片，菜單控制等

　　◆ 2路獨立的18B20溫度傳感器接口，預留擴展插針，可以把2個連接在一起做單總線控制，也可以分開獨立控制，自由度更高，樣例可以實際應用，超溫報警、上下限設置等

　　◆ 高精度熱敏電阻，通過AD轉換可以測量寬范圍溫度，學習NTC熱敏電阻使用原理，樣例提供測溫程序

　　◆ 通用光敏電阻，通過AD轉換可以測量光照變化，用于學習多種光控設備原理和技術

　　◆ 8個獨立按鍵，人機接口輸入部分重要模塊，自由連接，不受硬件限值，按鍵部分有符合標識，上下左右，退格、回車等，可以自由配置，樣例包括外部中斷控制、加減控制、開關控制等

　　◆ 4x4標準矩陣鍵盤，帶有中斷信號輸入，可以學習行列掃描、反轉掃描、定時掃描、中斷掃描，鍵盤標識齊全，按照標準計算器排列方式，樣例提供密碼鎖、計算器等實用程序

　　◆ 火焰?zhèn)鞲衅鳎梢詸z測到火的存在與否，適合做消防

　　◆ 標準AT-ISP接口，選購標準AT下載器可以進行AT89s51、52、53等51芯片和Atmega8515等AVR芯片的在線下載和使用

　　◆ 可以拔插更換的晶振，為使用不同頻率自行做出調整

　　◆ 51、AVR雙復位電路，提供2種復位，單跳帽切換，可以擴展更多芯片的學習

　　◆ 可以外接5v外接電源

　　◆ 優質電源開關，電流大、壽命長

　　◆ 單片機IO口使用雙排針連接，為端口共用試驗提供極大的便利，有時候同一個端口需要供2個器件使用，單排針連接就不方便

　　◆ 單片機使用優質鎖緊插座，方便更換芯片，使用壽命長，可以批量編程芯片

　　2路3.3v電壓輸出接口

　　-8位LED燈

　　-8位共陰數碼管,2個74hc573控制

　　-單個共陽數碼管

　　-雙色點陣，3路74hc595控制

　　-可調音量喇叭

　　-雙路繼電器

　　-火焰?zhèn)鞲衅?/p>

　　-紅外遙控器解碼

　　-8個獨立按鍵

　　-4x4矩陣鍵盤帶中斷

　　-2路直流電機驅動

　　-2路步進電機驅動

　　-4路ADC轉換帶輸入

　　-1路DAC轉換帶輸出

　　-光敏感應功能(光敏模塊)

　　-溫度檢測功能(熱敏模塊)

　　-2路數字溫度傳感器18B20

　　-反相器功能cd4069

　　-串口轉并口功能74hc164

　　-串口功能max232

　　-485接口傳輸功能

　　-非易失性存儲功能24c02

　　-時鐘芯片DS1302，帶時鐘電池

　　-1602液晶顯示功能插座

　　-12864液晶顯示功能插座

　　-保險絲防短路功能，保護電腦

　　-外接電源專用接口

　　-鎖緊插座，方便更換芯片，實現批量燒寫芯片功能

　　-可更換晶振，拔插式

　　-所有IO口外接預留插針

　　-ISP專用接口功能，可以擴展成AVR

　　-雙復位功能，可以支持AVR擴展

　　-單線供電、下載、通信功能，ch340t虛擬串口

　　2路3.3v電壓輸出

　　軟件

　　◆配套c程序，160個，每個有詳細注釋，并在配套的300多頁的說明書中詳細講解，由淺入深逐步學習使用。光盤里有原理圖，編譯軟件，下載軟件

　　◆配套集成編譯環境keil軟件

　　◆配套專用的德飛萊 串口調試軟件，并提供VB源碼

　　◆配套串口測溫程序，提供VB源碼

　　◆ 數碼管取模程序

　　◆芯片燒寫軟件與使用資料

　　◆配套芯片的文檔資料

　　◆多種單片機實用的文檔、程序、軟件等

　　◆配套視頻

　　外型尺寸：480*380*140mm
