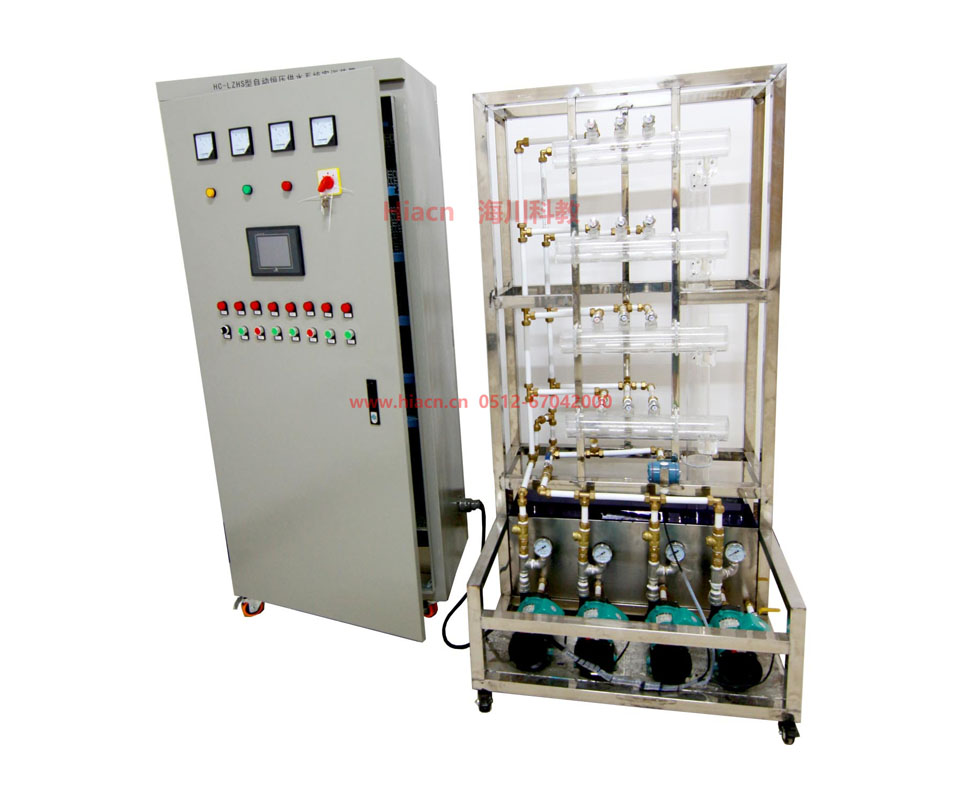

HC-LZHS型 自動恒壓供水系統實訓裝置

　　一、系統概述

　　HC-LZHS型自動恒壓供水系統實訓裝置適合普通大學、高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電子電器應用與維修、機械和機電一體化等專業的必修課程模塊《自動控制技術》和非機電類專業的選修課程《工業自動化》模塊的教學和實訓。

　　HC-LZHS型自動恒壓供水系統實訓裝置也適合中等職業學校、技工學校機電類專業自動控制技術教學內容的實習，還適合職業培訓學校的安裝、維修電工中級班，安裝、維修電工高級班，安裝、維修電工技師班，安裝、維修電工高級技師班的培訓和實操。

　　二、系統配置 (該圖僅供參考，以最新企標和合同技術參數為準)

　　1、電氣控制柜：貼塑鋼板材料、尺寸：1800×800×600mm，灰白色，帶萬向滾輪及剎車裝置，雙層結構;1臺;

　　2、PLC：主機48點(FX2N-48MR)、繼電器輸出，配置與計算機通訊線及編程線;內附8K步RAM、功能指令298條，有模擬量模塊，通訊功能強;配置8位模擬量輸入輸出模塊(兩路輸入，一路輸出)、PID調節模塊;晶體管輸出的16點擴展模塊;各1臺;

　　3、變頻器：FR-E540 2.2KW、三相400V電源，可選擇柔性-PWM控制/高載波頻率PWM控制，V/F控制，自動轉矩提升控制等;1臺;

　　4、觸摸屏：MT506 5.7英寸彩屏，可與PLC、計算機通訊;1臺;

　　5、常用低壓電氣：D20單、三相空開;各1個;

　　6、DZ47LE漏電保護器C16;1個;

　　7、RLI-15A熔斷器，RT16-32;各3個;

　　8、CJ20-20交流接觸器;6個;

　　9、JQX中間繼電器;3個;

　　10、JS7-2A時間繼電器;2個;

　　11、JR36-20熱繼電器;4個;

　　12、200W可調電阻器;2個;;

　　13、BK-100控制變壓器;1個

　　14、220VLED指示燈(紅、綠);紅4個、綠4個;

　　15、1平方、0.5平方BVR導線;各200米;

　　16、按鈕;紅4個、綠4個;

　　17、接線端排;10塊;

　　18、導線標號套管(配0.5、1平方導線);各1卷(200米);

　　19、走線槽(中、小號)，40米;0.5～1mmBVR導線2卷;

　　20、器件安裝網孔板：尺寸：1400×700mm;1塊;

　　23、控制柜門：門上安裝一塊電壓表(配轉換開關測量三相電壓)、三塊電流表0～20A、功率表一塊(0～5KW);八個指示燈(四紅四綠);八個按鈕(四紅四綠);

　　24、工程實訓配套專用軟件。

　　三、實訓項目

　　實訓一 控制屏結構認識與調試實訓

　　實訓二 單泵控制變頻恒壓供水實訓

　　實訓三 雙泵切換變頻恒壓供水實訓

　　實訓四 生活水系統靜態壓力控制實訓

　　實訓五 生活水系統動態壓力控制實訓

　　實訓六 生活水系統的分時控制實訓

　　實訓七 夜間休眠模式下的供水實訓

　　實訓八 消防狀態控制實訓

　　實訓九 綜合控制系統實訓

　　四、控制對象技術參數

　　四個驅動循環泵，功率0.5KW;上下雙層不銹鋼水箱，水管為有機玻璃透明材料;流量傳感器，壓力表等恒壓供水裝置。 用MCGS監控恒壓供水系統,要求形象生動,有相關數據顯示。
