模塊名稱

序號

?

名稱

?

規格、技術參數

?

數量

?

?

?

一、機器人

?

?

?

?

1

?

?

?

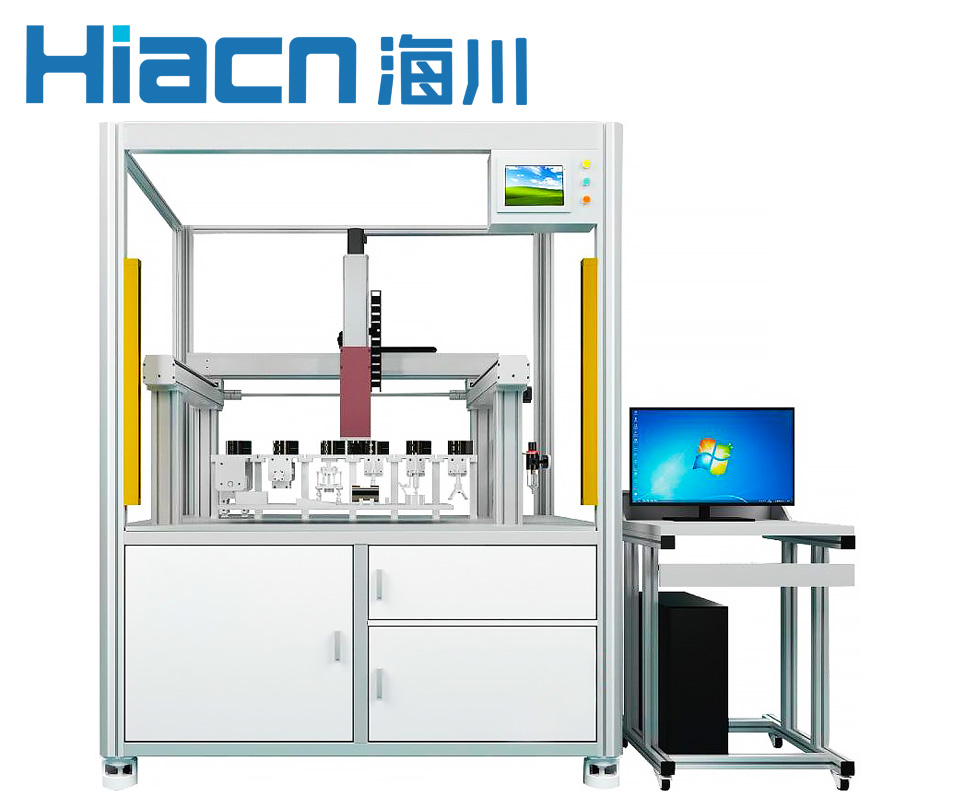

三維機器人

三軸運運機器人由絲桿傳動機構、同步帶傳動機構、電機、驅動器、快換裝置等組成。

三維直角坐標機器人的基本參數： 負載：>5Kg；

重復定位精度：從±0.2mm

定位單元最大行程：800mm,

?

?

?

?

1 臺

?

?

驅動形式：同步帶、絲桿、直線伺服電機。

電機：臺達系列 ASDA-B2 驅動器，配套系列電機 100W；

?

?

?

?

?

二、實訓工位

?

1

?

防護罩

整體外形尺寸：〉1100*1500*1850mm；

由有機玻璃和鋁合金骨架組成。

?

1 套

?

?

2

安全光

幕

?

防護范圍：1450*500mm

?

1 只

?

?

4

信號揚

聲器

?

12-36V

?

1 只

?

?

3

門禁開

關

?

雙控

?

1 只

三、操

作對象承載臺

?

1

操作對

象承載臺

?

操作對象承載平臺底座采用優質鋁板。

?

1 套

四、工業機器人安裝

臺

?

?

1

?

工業機器人安裝臺

?

外 形 尺 寸 ： 1500mm*1100mm*750mm；

?

?

1 套

五、控

制系統

1

?

；

1 只

?

2

人機界

采用昆侖通態 TPC7062 觸摸屏。7?寸，串口，USB?口，以太網口，

1 只

?

面

人機界面產品的設計符合工業環境。

?

?

?

3

?

氣動系統

空氣壓縮機 W58?電源 220V、額定功率 550W、排氣量 58L/min、排氣壓力 0.8MPa、儲氣罐容量 23L、氣動控制系統電磁閥組，氣動附件

等組成。

?

1 套

?

?

?

4

?

?

電控箱

可編程控制器采用 smart200?ST60?PLC,將輸入輸出接口引出至面板安全插座上，面板上包括機器人輸入、輸出信號檢測口，傳感器信號輸入輸出接口、按鈕、指示燈、漏電開關、保險絲座、開關電源、接線端子等。

?

?

1 套

?

?

?

?

六、學習和實訓對像

?

?

1

電動夾具（內夾/外

夾）

?

設有氣動快換裝置，快速連接氣路和電路；采用鋁板加工制造，表面氧化理；采用直流減速電機控制；絲桿傳動控制；設有到位限位光電檢測傳感器；設有扭力限制器進行過緊保護；內夾/外夾夾具；

?

?

1 套

?

?

2

實訓測

試對像

直徑 50mm，長 150mm?鋼管，側壁開有方形孔；發黑處理；原位橫放

支架，目標支架；

?

1 套

?

?

?

3

氣動夾具（內夾/外

夾）

?

設有氣動快換裝置，快速連接氣路和電路；采用鋁板加工制造，表面氧化理；采用氣缸控制；采用條形齒條傳動兩面夾緊控制；內夾/ 外夾夾具；

?

?

1 套

?

4

實訓測

試對像

直徑 50mm，長度 70mm?鋼管，發黑處理；原位豎放固定工位，目標

固定工位；

?

1 套

?

?

?

5

吸附夾具（氣吸/電

吸）

設有氣動快換裝置，快速連接氣路和電路；采用鋁板加工制造，表面氧化理；球形萬向轉動裝置，可吸附各種形狀的斜面；兩種吸附方式，氣吸：真空發生器、4?個吸頭；電磁吸附：4?個電磁吸鐵柱；

兩種方式拆裝互換使用；

?

?

1 套

?

?

6

實訓測

試對像

尺寸 80mm*50mm*20mm；梯形狀斜面鐵塊，發黑處理；；原位豎放固

定工位，目標固定工位；

?

1 套

?

?

7

模擬焊

接實訓夾具

?

設有氣動快換裝置，快速連接氣路和電路；模擬焊槍，連接采用鋁板加工制造，表面氧化理；

?

1 套

?

?

8

模擬焊接實訓

夾具

?

模擬噴涂，設有噴涂噴頭，連接采用鋁板加工制造，表面氧化理；

?

1 套

?

?

9

模擬焊接實訓

夾具

?

模擬打磨，設有氣動打磨裝置，連接采用鋁板加工制造，表面氧化理；

?

1 套

?

?

10

實訓測

試對像

兩塊梯形鋁塊，表面氧化處理，可組合成梯形、燕尾形等形狀，設

有固定用工位；

?

1 套

?

11

夾具固

定裝置

?

采用鋁板加工制造，表面氧化理；設有定位裝置；

?

4 套

?

?

12

實訓對像操作

平臺

?

尺寸：700*400*100mm;采用鋁板加工制造，表面氧化理；

?

1 套

?

七、裝配臺

?

13

?

裝配鉗工臺

尺寸：900mm*500mm*1300mm；

共分為兩層，下層采用角鐵焊接而成臺采用 40mm?的臺面。上層有工具固定存放區域，不同的工具存放在其固有位置。

?

1 個

八、電

腦桌

?

14

?

電腦桌

?

鋁木結構，含 4 個萬向帶剎車輪，580*400*780mm

?

1 張

?

九、配套工具

?

15

?

配套工具

人機界面通信電纜、可編程控制器通信電纜、小一字螺絲刀、小十

字螺絲刀、長柄一字螺絲刀、長柄十字螺絲刀，剪刀、剝線鉗、電工鉗、尖嘴鉗、斜口鉗、活動扳手、萬用表等。

?

1 套

十、人

機界面

?

16

觸摸屏

昆化通態ＴＰＣ7062?型，由鋼制安裝柜固定，安裝柜設有后開門；

?

1 套

十一、教學資

源

?

17

?

資料軟件

?

配套實驗指導書、實驗軟件、實驗例程等；

?

1 套

?

?

?

?

?

?

?

?

?

?

?

?

十二、

?

?

?

?

?

?

?

?

?

?

?

?

?

18

?

?

?

?

?

?

?

?

?

?

?

?

VR?虛實一體實訓平臺

虛擬現實技術是仿真技術的一個重要方向，是仿真技術與計算機圖形學人機接口技術多媒體技術傳感技術網絡技術等多種技術的集合，是一門富有挑戰性的交叉技術前沿學科和研究領域。虛擬現實技術(VR)主要包括模擬環境、感知、自然技能和傳感設備等方面。模擬環境是由計算機生成的、實時動態的三維立體逼真圖像。

VR?編程虛實一體化實訓平臺是基于真實設備開發并且可以代替真實機構的一套供學生學習編程及接線的綜合性三維平臺軟硬件一體化系統。配置有與實物完全一致的單元模型組成。設備上所有的傳感器和執行機構都能在該系統上真實的以三維立體方式反映出來。還包含了帶真實物理屬性的物料和機構。軟件系統中的三維機構及傳感器，通過數據采集輸出板卡往外引出接口。學生可以像控制真實機構那樣對其接線和編程。接口輸入輸出定義完全開放，由學生完全自主定義。

二、產品特點：

形象直觀：三維立體模型設計，與真實機構一模一樣，可進行縮放、拖動、旋轉、恢復視角等操作。特殊部件進行了透明處理、放大處理、可視化處理、慢動作處理等，相比實物機構更加形象直觀。

安全可靠：通過三維仿真運行，在完成與真實機構相同實驗的同時，

避免了如人身觸電安全事故、機械運行時碰撞夾手等安全事故；沒

?

?

?

?

?

?

?

?

?

?

?

?

?

1 套

?

?

有設備長時間運行造成的磨損、故障等；沒有學生誤操作造成的設備損壞等；是一臺永無故障、永無安全事故的實驗機構。

擴展性強：只需通過軟件定義，不需作硬件升級，可根據學校的需要擴展其他實驗項目，不需增加硬件成本，不占用實驗室空間；并支持學校進行個性化功能定制。

虛實完美結合：通過軟件模擬易于損壞的機構，模擬肉眼不方便觀察的現像，模擬具有安全事故風險的機構。通過數據采集輸出卡， 與硬件 PLC、單片機等實物相連，動手進行實際的連線、編程、調試，保證實驗的真實性和體現感，鍛煉了學生的動手能力。解決了在純軟件實驗做完實驗后無法進行真實的調試，從沒接觸過任硬件設備的虛幻感；同時又避免了純硬件模擬實驗現像的不直觀問題； 避免了純硬件真實模型實驗機構成本高、易損壞、不直觀、存在安全事故等問題。做到了虛擬與現實的完美結合。

三、硬件參數：

1、采用微處理器 AMR?芯片設計，完成數據信號輸出、電平輸入、模擬量輸出、模擬量輸入、脈沖輸出、脈沖輸入等信號。信號經光電隔離，有效防止干擾，可靠性好；

2、★輸出接口掛箱：鋁合金加塑料掛箱殼體，美觀大方；鋁合金氧

化面板工藝，通過安全插座將輸入輸出接口線引出到面板上，面板

?

?

上標記相應的端口號，方便學生自定義靈活接線、靈活實驗，同時設置了排線模式接口，可通過排線接口一次性將所有連線與 CPU?快速連接，縮短實驗時間；

3、★信號輸出：30 路，輸出電流>2A，光電隔離輸出；

4、★電平輸入信號采集：30 路，檢測直流 24V 輸入信號；

5、★模擬量輸入：6?路模擬量輸入采集，4-20ma/0-5V?輸入采集；

6、★模擬量輸出：2 路模擬量輸出，4-20ma/0-5V 輸出；

7、★脈沖輸入：2?路脈沖信號檢測，檢測范圍 0-100KHZ,用于控制步進電機、伺服電機等；

8、★脈沖輸出：3?路脈沖信號輸出，輸出頻率范圍 0-50KHZ,用于旋轉編碼器等設備的信號輸出；

9、通訊方式：USB 通訊；

10、帶軟件加密狗加密；

11、VR 眼鏡（選配）：

.1 顯示屏：2 個 3.5 英寸 3K AMOLED 顯示屏

.2?分辨率：雙眼：2880*1600 單眼：1440*1600?視場角 110?度

.3?調節功能：可調整鏡頭距離（適配佩戴眼鏡用戶）、可調整瞳距、可調式耳機、可調式頭帶、刷新率 90Hz

.4?兼容系統：支持使用 SteamVR?2.0 定位系統，將能同時使用最

?

?

高 4 個 Base Station，活動空間翻倍擴展至 10 平方米。

.5?功能特點：傳感器 SteamVR?追 蹤 技 術 ， G-sensor?校 正 ， gyroscope?陀螺儀，proximity?距離感測器，瞳距感測器

.6?藍牙功能：支持藍牙，音頻輸入：內置麥克風，Hi-Res?Audio

認證頭戴式設備，Hi-Res Audio?認證耳機（可拆卸式），支持高阻抗耳機糾錯，接口 USB3.0，Displayport1.2。
