一、 概述

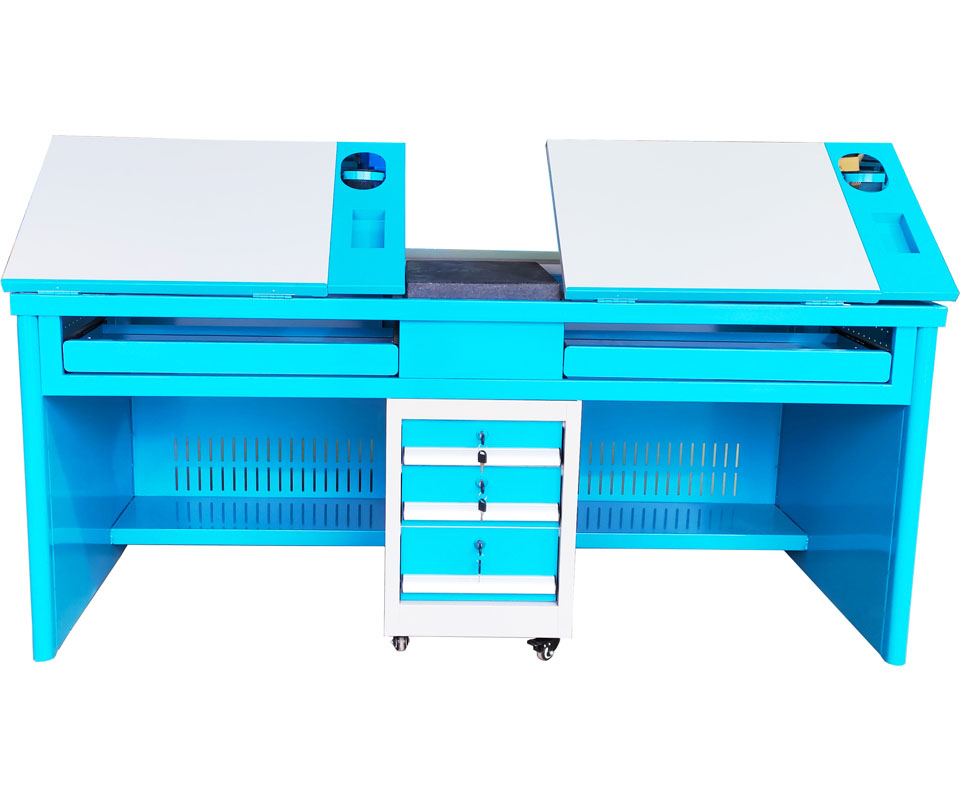

　　本產品為新能多功能測繪制圖實訓桌，桌面后側帶有顯示器自動升降裝置，可方便的自由的切換手工測繪模式和電腦測繪模式，實訓桌中部為測繪測量區，設置有大理石平板再配套我司測繪零部件模型裝置后，可以很好的完成教學實訓過程中的制圖測繪學習過程。

　　二、 工作桌

　　1、工作臺尺寸≥1600×600×750mm;工作臺面根據實際使用可以分成3個部分，每套測繪桌分兩個學生工位和一個公共測量工位，每單工位尺寸為≥650×600×750mm;

　　2、臺面：臺面表面不易變形，平整度高，圓邊桌角處理，特別設計的圓弧桌角，有效避免受撞擊而損壞，測繪桌整體顏色淺灰色，桌面原木色飾板。

　　3、框架：主要結構采用加厚鋼架組合堅固耐用經久不壞，厚度不低于1.2mm;

　　4、采用專業導軌式固定裝置進行固定，使用安全可靠;學生工位臺面為原木色飾板，耐弱酸弱堿、耐磨、耐油、抗沖擊，可按色板選擇不同的色彩、紋路;

　　5、公共測量桌采用中間抽屜立柜帶中控鎖配置，精密安全，堅固耐用;抽屜采用優質鋼制滾珠靜音滑軌，每付承重≥50KG,推拉輕松自如，抽屜自帶固定互鎖。

　　6、工具柜含調整腳，框頂附擋邊，防止大理石滑落，電腦桌及工具柜為獨立單元，可方便分拆及拼裝，使用螺絲緊固拼裝;

　　三、 顯示器自動升降系統

　　電腦桌后端附顯示器升降器，用于固定顯示器，升降器可選配電動或手動升降器;

　　1、測繪桌左右兩側學生工位桌面前部安裝可升降電腦顯示器(顯示器尺寸21-24寸);

　　2、電動型升降器自動翻板升降，可升、降、停并有防夾手功能，可實現一鍵升降，便于整個工作臺在課堂教學、CAD制圖、零部件測量與測繪和手工繪圖等新課堂教學環節間切換;

　　3、滿足零件測繪的功能，在手工測繪過程中，電腦升降隱藏，在計算機輔助制圖過程中，電腦升降應用;

　　四、 實訓方凳

　　1、 尺寸約380*240*450mm;(每桌配2個實訓方凳)

　　2、 采用優質一級的方管≥20×40mm;

　　3、 鋼板厚度達到1.2mm以上，可使凳子框架整體承重150KG;經酸洗、磷化后進行靜電噴塑處理。
