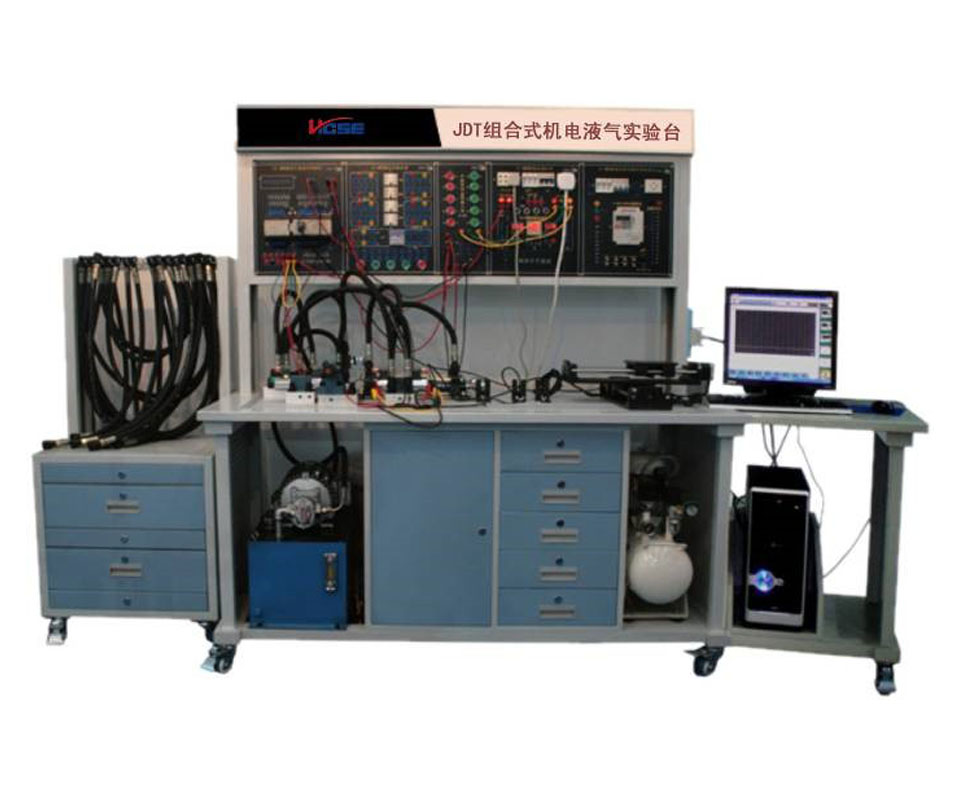

HC-JDT 型 組合式機電液氣實驗臺

　　我公司組合式機電液綜合實驗系統打破了以往實驗系統的固定模式，模塊化、專業化、多樣化是我們機電一體化實驗系統的設計宗旨。從課程實驗、課程設計到畢業設計，從基本實驗到創新實驗都可以在本實驗系統中得以擴展，使實驗系統在課程教學中充分利用，擺脫以往實驗系統的單一化模式。

　　本實驗系統可完成的實驗教學專業覆蓋面廣、可擴展實驗課程多，也可任意搭建綜合性實驗系統來適應課程設計或者畢業設計，是典型的機電一體化專業實驗教學系統。

　　我公司的組合式機電液綜合實驗系統以學習者為重點，電路自主設計連接、PLC自主編程設計、液氣壓回路與控制實驗自主設計與連接都充分調動了學生的參與性、積極性。

　　模塊化的靈活搭配充分體現了本實驗系統功能的多樣化、操作的簡單化、使用的安全化和課程實驗多元化，依據高等教育和技能教育的教學大綱和實驗綱要，本著不偏離教學綱要、專業覆蓋面廣、功能全面等的思想而專業設計開發的綜合實驗系統。所涉及的模塊有：(模塊配置詳見清單)

　　模塊1、多功能電源板DB-1;

　　模塊2、繼電器應用板DB-2;

　　模塊3、可編程控制器主機板DB-3;

　　模塊4、傳感器應用板DB-5;

　　模塊5、可編程控制輸入板DB-6;

　　模塊6、PLC工程演示模塊DB-7;

　　可完成的課程實驗有：

　　一、液壓實驗項目：(可任意搭建和組合液壓系統實驗20余個)

　　實驗一、一級調壓回路;

　　實驗二、二級調壓回路;

　　實驗三、基本換向閥換向回路;

　　實驗四、調速回路;

　　<1>、旁路節流調速回路;

　　<2>、進油節流調速回路;

　　<3>、回油節流調速回路;

　　<4>、調速閥進油(旁路或回油)調速回路;

　　實驗五、基本卸荷回路;

　　實驗六、減壓回路;

　　實驗七、液壓保壓回路;

　　實驗八、液壓鎖緊回路;

　　實驗九、液壓差動回路;

　　實驗十、 行程開關控制順序動作回路;

　　實驗十一、順序閥控制順序回路;

　　實驗十二、雙油缸加載對頂控制回路;

　　實驗十三、液壓延遲控制回路;

　　實驗十五、液壓同步回路;

　　實驗十六、油缸位移控制實驗;

　　實驗十七、液壓回路的往返自動控制;

　　實驗十八、兩級換速控制回路;

　　實驗十九、多級換速控制回路;

　　實驗二十、PLC計數計時自動控制液壓回路;

　　實驗二十一、變頻容積調速回路實驗。

　　二、氣動實驗項目：(可任意搭建和組合液壓系統實驗20余個)

　　實驗一、單作用氣缸的換向回路;

　　實驗二、雙作用氣缸的換向回路;

　　實驗三、單作用氣缸的速度調節回路(單向、雙向);

　　實驗四、雙作用氣缸的速度調節回路(進口調度，出口調度);

　　實驗五、速度換接回路;

　　實驗六、緩沖回路;

　　實驗七、互鎖回路;

　　實驗八、過載保護回路;

　　實驗九、卸荷回路;

　　實驗十、單缸單往復控制回路

　　實驗十一、單缸連續往復控制回路;

　　實驗十二、雙缸順序動作回路;

　　A、用行程閥;

　　B、用電氣開關(磁性開關、行程開關、接近開關);

　　C、用壓力繼電器;

　　實驗十三、雙缸聯動回路;

　　實驗十四、二次壓力控制回路;

　　實驗十五、高低壓轉換回路;

　　實驗十六、計數回路;

　　實驗十七、延時回路;

　　實驗十八、邏輯閥的應用回路(非邏輯、或邏輯、與邏輯);

　　實驗十九、雙手操作回路;

　　實驗二十、PLC與氣動相結合的控制實驗。

　　三、液壓仿真控制系統：

　　液壓仿真控制軟件基于組態王而開發的液壓仿真控制系統，包含了20個液壓典型回路控制與演示，很形象的把液壓油的流動方向、各種液壓閥內部閥芯的工作狀態、油缸的工作過程和齒輪泵的工作原理等在畫面上顯示，其中10余種可以直接與硬件相連接，控制硬件系統的工作和整個工作過程的監控。液壓仿真控制模擬系統包含的有：

　　1、壓力調節回路——兩級調壓回路;

　　2、壓力調節回路——減壓閥減壓回路;

　　3、兩位兩通電磁換向閥卸荷回路;

　　4、兩位四通電磁換向閥換向回路;

　　5、三位四通電磁換向閥換向回路;

　　6、手動換向閥換向回路;(不控制硬件，只做手動換向閥工作原理演示);

　　7、進油節流調速回路;

　　8、回油節流調速回路;

　　9、旁油節流調速回路;

　　10、行程開關控制兩個三位四通電磁換向閥換向回路;

　　11、順序閥控制的順序動作回路(行程開關);

　　12、速度換接回路：快——慢速度換接回路;

　　13、速度換接回路：快——慢——工速度換接回路：(節流閥串聯一種);

　　14、速度換接回路：快——慢——工速度換接回路：(節流閥并聯);

　　15、鎖緊回路;

　　16、節流閥控制同步回路;

　　17、差動回路等

　　五、綜合控制類實驗：

　　1、變頻容積調速實驗;

　　2、PLC對液壓系統往返定位控制;

　　實驗裝置有實驗工作臺、液壓泵站、常用液壓元件、氣泵、常用氣壓元器件、多個電氣控制模塊等幾部分組成。

　　一)、實驗工作臺：

　　實驗工作臺有工業用鋁合金型材作為主題框架、操作面板，鐵質噴塑油盤等組成，工作臺可隨意移動。

　　二)、液壓泵站：(可根據需求提供不同壓力和不同排量的液壓工作站)

　　1、電 機：臺灣電機;

　　2、定量齒輪泵：壓力：6.3MP;

　　三)、常用液壓元件：

　　所有液壓元件均為工業液壓元件，可承受壓力高達31.5MPa。(配置詳見具體清單)

　　每個液壓元件均配有閥連接過渡板，過渡板上均配有常閉式快換接頭，拆裝方便且不漏油，每個液壓元件可隨意的安放在鋁合金型材操作面板上。

　　四)、常用氣動元器件：

　　以天工氣動元件為主，附有彈簧卡式閥連接板，可方便固定或拆卸。(配置詳見具體清單)

　　五)、配置清單：

　　(一)、多功能電源板 DB—1 (兩塊)

　　(二)、繼電器應用板 DB—2 (1塊)

　　(三)、可變編程控制器主機板 DB—3

　　DB—3A

　　(四)、傳感器應用板 DB—5(一塊)

　　(五)、可編程控制器輸入板 DB—6

　　(六)、PLC工程演示模塊 DB—7(一塊)

　　1、十字路口交通燈演示;

　　2、霓虹燈燈飾工程演示。

　　(七)、液壓系統配置單 (一套)

　　(八)、PLC控制氣動綜合教學實驗臺配置清單(一套)

　　(九)、實驗工作臺

　　主體框架為全鋼鈑金工藝，外表噴塑處理、工作面板均采用工業用鋁合金型材，外形以最新設計為準。

　　(十)、易損件和工具清單
