一、產品簡介

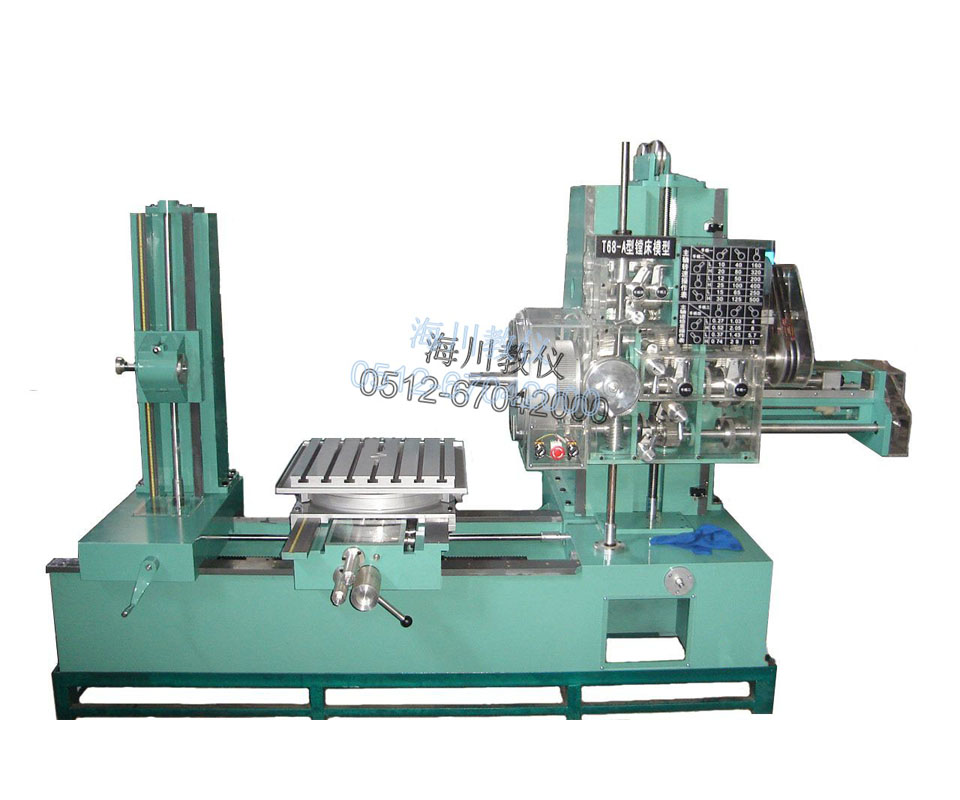

　　本公司生產的HC-T68A型透明教學鏜床模型，系采用工程塑料與有機玻璃相組合，優質鋁合金與尼龍相搭配加工制作而成，是國內高等院校較為理想的教學實驗設備。

　　二、產品特點

　　1)、本模型系非標產品，主要操作性能與實物基本相同，針對學生了解鏜床

　　傳動系統、外部結構，有著比較直觀的幫助。

　　主要尺寸：長3000mm

　　寬1200mm

　　高1200mm

　　三、主要技術參數

　　(1)、主軸直徑45毫米

　　(2)、主軸最大許用扭轉力矩50公斤/米

　　(3)、平旋盤最大許用扭轉力矩100公斤/米

　　(4)、主軸內孔錐度 莫氏5號

　　(5)、主軸最大行程300mm

　　(6)、平旋盤徑向經刀架最大行程90mm

　　(7)、工作臺可承受最大重量1000公斤

　　(8)、主軸中心線距工作面最大距離500mm最小20mm

　　(9)、主軸轉數種數180種

　　(10)、主軸轉數范圍10-500轉/分

　　(11)、平旋盤轉數素速種數14種

　　(12)、平旋盤轉數范圍10-200轉/分

　　(13)、工作臺行程縱向600mm、橫向400mm

　　(14)、工作臺面積500×550

　　(15)、主軸快速移動2米/分

　　(16)、主軸箱及工作臺快速移動1米/分

　　(17)、主電機功率1.5千瓦

　　(18)、主電機轉速750/1450轉/分

　　(19)、快速移動電機功率1千瓦

　　(20)、快速移動電機轉速1450轉/分
