機械教學模型當前位置：首頁 > 產品中心 > 機械教學模型 >
<
  • 1-1
>

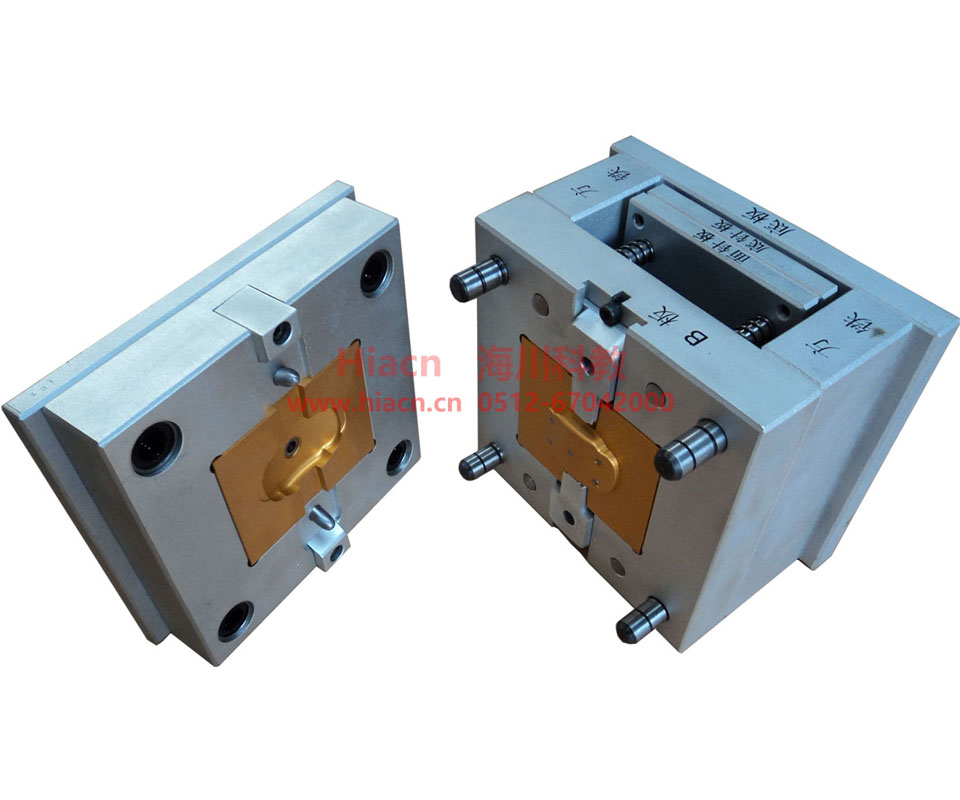

注塑模具拆裝模型

在教師的指導下，通過對該注塑模具拆裝系列進行拆裝、測繪、安裝、調試，使學生進一步掌握模具的結構及其工作原理、模具的零部件在模具中的作用及相互間的裝配關系、模具的裝配過程、安裝及調試方法。(1)模具拆裝

　　在教師的指導下，通過對該注塑模具拆裝系列進行拆裝、測繪、安裝、調試，使學生進一步掌握模具的結構及其工作原理、模具的零部件在模具中的作用及相互間的裝配關系、模具的裝配過程、安裝及調試方法。

　　(1)模具拆裝實訓的要求

　　掌握典型注塑模具的工作原理、結構組成、模具零部件的功用、相互間的配合關系以及模具安裝調試過程;能正確地使用模具裝配常用的工具和輔具;能正確地繪制模具結構圖、部件圖和零件圖;掌握模具拆裝一般步驟和方法;通過觀察模具的結構能分析出模具的類型;能對所拆裝的模具結構提出自己的改進方案;能正確描述出該模具的動作過程。

　　(2)模具拆裝實訓目的

　　模具拆裝綜合實踐，培養學生的動手能力、分析問題和解決問題的能力，使學生能夠綜合運用已學知識和技能;對模具典型結構設計及安裝調試有全面的認識，為理論課的學習和課程設計奠定良好的基礎。

訂貨號模具名稱規格mm單價（元）備注
HC-ZSM-01單分型面注射模A（頂桿頂出式）220×200×180價目表請來電咨詢！全鋁制
HC-ZSM-02單分型面注射模B（推板推出式）220×200×180全鋁制
HC-ZSM-03雙分型面注射模A（自動脫凝料三板式）220×200×180全鋁制
HC-ZSM-04雙分型面注射模B（擺鉤分型式）220×200×180
全鋁制
HC-ZSM-05雙分型面注射模C（彈簧分型式）220×200×180
全鋁制
HC-ZSM-06雙分型面注射模D（定距拉桿限位釘式）220×200×180
全鋁制
HC-ZSM-07雙分型面注射模E（定距拉板式）220×200×180
全鋁制
HC-ZSM-08雙分型面注射模F(螺旋循環冷卻、推板式)220×200×180
全鋁制
HC-ZSM-09定模行位A（斜導柱在動模、滑塊在定模）220×200×180
全鋁制
HC-ZSM-010定模行位B（斜導柱、斜滑塊同在定模）220×200×180
全鋁制
HC-ZSM-011動模行位A（斜導柱在定模、滑塊在動模）220×200×180
全鋁制
HC-ZSM-012動模行位B（斜導柱、斜滑塊同在動模）220×200×180
全鋁制
HC-ZSM-013動模行位C（斜滑塊內側凹內抽芯）220×200×180
全鋁制
HC-ZSM-014動模行位D（彎銷側抽芯）220×200×180
全鋁制
HC-ZSM-015動模行位E（斜導槽側抽芯）220×200×180
全鋁制
HC-ZSM-016動模行位F（齒輪齒條抽芯）220×200×180
全鋁制
HC-ZSM-017哈夫模A（兩瓣合垂直分型）220×200×180
全鋁制
HC-ZSM-018哈夫模B（三瓣合外側分型）220×200×180
全鋁制
HC-ZSM-019斜頂模（斜滑塊推桿頂出式）220×200×180
全鋁制
HC-ZSM-020典型潛伏澆口模A（頂桿潛伏）220×200×180
全鋁制
HC-ZSM-021典型潛伏澆口模B（定模潛伏）220×200×180
全鋁制
HC-ZSM-022典型潛伏澆口模C（動模潛伏）220×200×180
全鋁制
HC-ZSM-023推管模A（底板型芯固定推管推出）220×200×180
全鋁制
HC-ZSM-024鑲件模A（雙分型、定距拉桿、單面鑲件）220×200×180
全鋁制
HC-ZSM-025鑲件模B（直澆口、循環冷卻、雙面鑲件）220×200×180
全鋁制
HC-ZSM-026二次推出模A（八字?jǐn)[桿式）220×200×180
全鋁制
HC-ZSM-027二次推出模B（U型限制架式）220×200×180
全鋁制
HC-ZSM-028典型熱流道注射模A（內熱式）220×200×180
全鋁制
HC-ZSM-029典型熱流道注射模B（直接接觸式）220×200×180
全鋁制
HC-ZSM-030脫螺紋注射模A（齒輪齒條脫螺紋）220×200×180
全鋁制
HC-ZSM-031模具成型零件A（型芯滑塊的四種連接形式）40×60×100
全鋁制
HC-ZSM-032模具成型零件B（鎖緊鍥的六種形式）60×80×100
全鋁制
HC-ZSM-033模具成型零件C（滑塊與導滑槽的九種配合形式）100×60×100
全鋁制
HC-ZSM-034模具成型零件D（型芯的八種固定形式）80×80×100
全鋁制
HC-ZSM-035模具成型零件E（推出機構的四種導向裝置）100×100×120
全鋁制
HC-ZSM-036模具澆注系統A（澆口的十種形式）80×80×50
全鋁制
HC-ZSM-037模具澆注系統B（拉料桿的六種形式）100×100×80
全鋁制
HC-ZSM-038直角式模（推板推出）220×180×200
全鋁制
HC-ZSM-039模具冷卻系統（水道的六種排布形式）150×150×150
全鋁制
