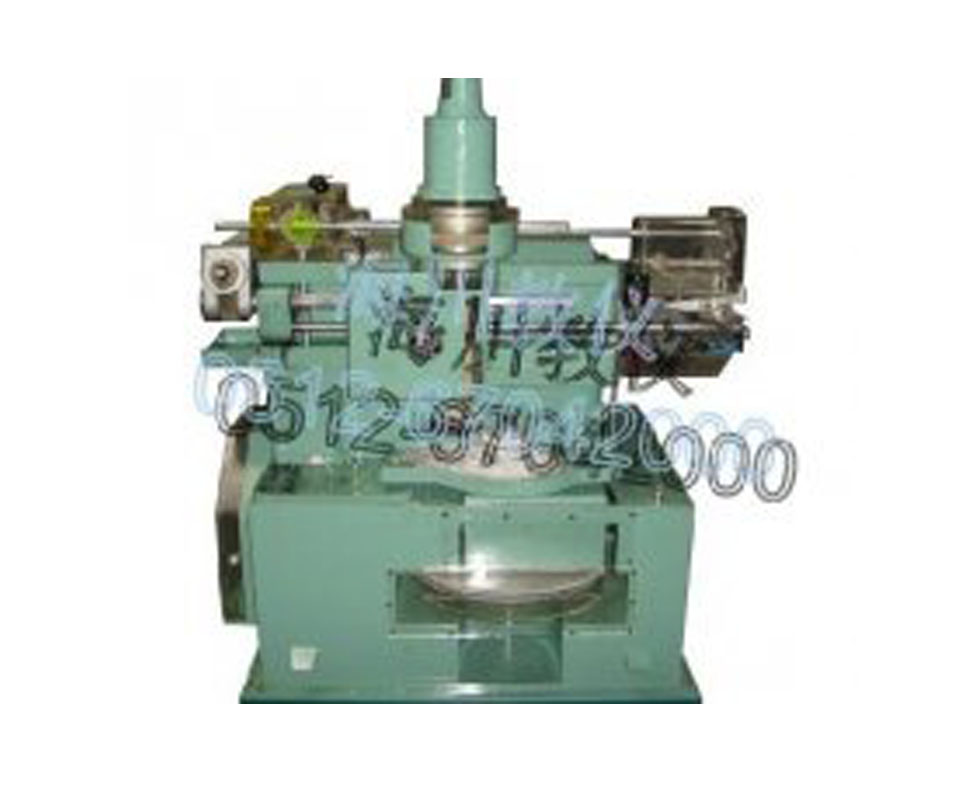

本公司生產的HC-Y54型插齒機模型，系采用工程塑料與有機玻璃相組合，優質鋁合金與尼龍相搭配加工制作而成。具有工藝精致，構造通透、直觀等優點，是國內外理想的高校教學用具。

　　一、產品特點

　　本模型系非標產品，主要操作性能與實物有一定的區別，針對學生了解插齒機傳動系統、外部結構，有著比較直觀的幫助。

　　二、使用操作方法

　　1、啟動本機床模型前，請仔細檢查各部分齒輪是否屬于正常嚙合。

　　2、適量的在各運動部件加少許潤滑油(機油、黃油)。

　　3、接通總電源開關，試一下主電機和快速電機運轉是否正常(注意正與反，按箭頭指示)。

　　4、脫開右邊操縱箱的離合器，用本公司隨帶的搖手插入方頭軸，順時搖動，帶動凸輪使刀架往右移(搖至凸輪的最高點為準)。

　　5、對刀：此時應讓主軸處于最下位置(裝插齒刀的軸)，用搖手插入刀架上的方頭軸，順時搖動，使插齒刀的最頂點剛好接觸工件的最邊緣(端面)。

　　6、進刀：此時應把刀架上的刻度盤對0(注：轉一圈為3mm，一小格為0.03mm)，再根據刀具的模數大小，往右移一定深度(注：刀具的模數×2.25)，本公司配備的刀具為m=2.75，相應的深度為：2.75×2.25=6.18mm轉2圈過6小格。

　　7、退刀：此時應用搖手插入操縱箱的方頭軸，順時搖動，使移動軸的滾子落入凸輪的最下位置。

　　8、調整工件：因滾子落入凸輪的最下位置，刀具與工件有相當一段距離，還有移動軸的端面上的連桿始終壓住行程開關，使機床無法啟動。所以，此時應用搖手順時搖動操縱箱的方頭軸，使刀具與工件接近(離工件有一小段距離1~2mm)，行程開關自動打開，放下棘輪上的棘爪，啟動機床，正常工作。

　　三、注意事項

　　1.本機嚴禁在齒輪嚙合不到位的狀態下啟動運轉。

　　2.本機應盡量避免高速運轉。

　　3.該模型只限于教學演示，供學生觀摩內外結構。

　　4.本機在停止使用時，請注意防塵、防潮保管

　　如在使用本公司產品過程中，遇到任何問題，歡迎及時與我們聯系。
