一、產品組成及功能

　　本裝置是根據《公差配合與技術測量》課程的基本教學要求，精心設計的一套零件尺寸誤差檢測組合訓練產品。它由檢測零件、檢測工量具、配套圖紙及實訓指導書組成。其目的是通過零件尺寸誤差的檢測，加深學生對尺寸誤差及尺寸公差基本概念的了解，掌握尺寸誤差測量的方法的技能，為公差配合在后續課程中的應用奠定扎實的基礎。

　　二、產品特點

　　1.項目實際化：以真實零件為檢測對象，以實際量具為檢測手段;

　　2.功能系統化：尺寸誤差測量、合格尺寸判斷、尺寸誤差分析三四位一體訓練模式;

　　3.學生大眾化：小型、組合、便攜式訓練裝置，兩三人一組，讓盡可能多的學生獲得充分的訓練機會;

　　4.教學標準化：配套的標準圖紙、指導書，教和學都十分方便、教學顯著;

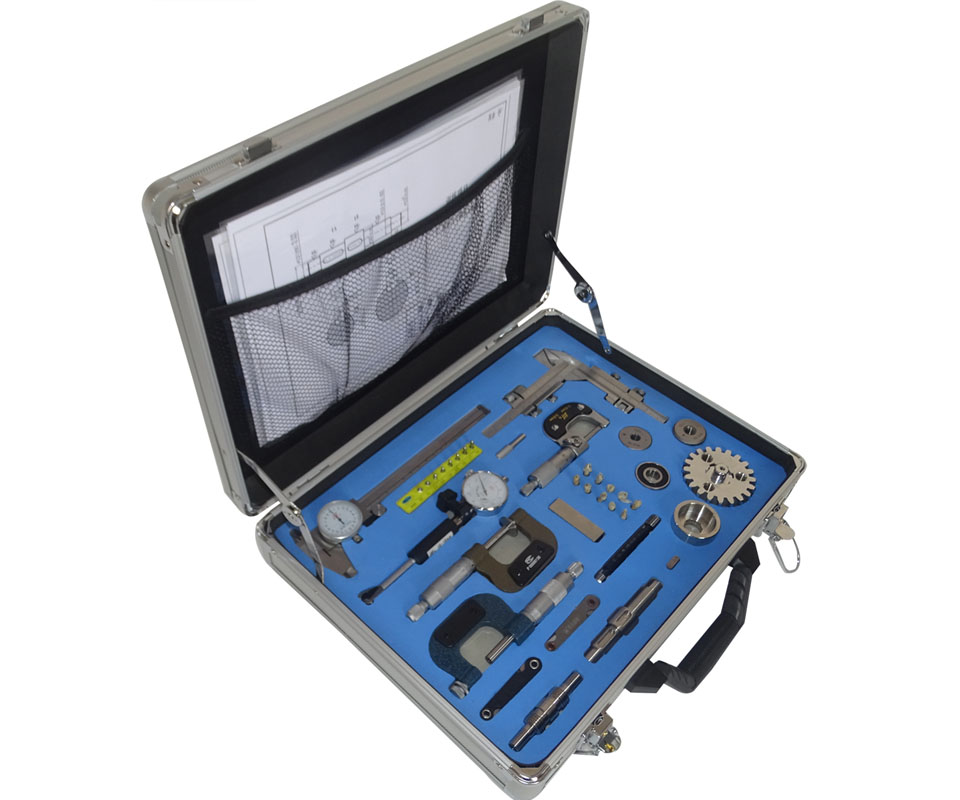

　　5.管理便利化：檢測零件、測量工具、標準圖紙及指導書均放在一個精制的箱子里，管理十分方便。

　　三、技術性能

　　1.外形尺寸：410mm×310mm×100mm

　　2.便攜組合式(檢測裝置、檢測零件、標準圖紙及指導書均放在一個精制的子里)

　　四、基本配置

　　1.精密檢驗零件：測量塊、測量軸、測量軸套、測量軸承、測量花鍵、測量平鍵、測量螺紋軸、測量齒輪(7級各一件)

　　2.測量工具：游標卡尺、外徑千分尺、內徑百分表、螺紋千分尺、公法線千分尺、齒厚卡尺、螺紋環規、螺紋塞規螺紋樣板。

　　3.實訓箱里放置零件及工量具定位座板，定位座板上刻有零件及工量具的形狀和名稱;方便擺放和老師對裝置清點及管理。

　　以上配置為產品基本配置，可根據學校老師提出實訓要求進行定制化設計。

　　五、實訓項目

　　項目一 零件基本尺寸檢測

　　訓練一 游標卡尺檢測零件長度尺寸

　　訓練二 外徑千分尺檢測零件外圓尺寸

　　訓練三 內徑百分表檢測零件內圓尺寸

　　項目二 零件配合尺寸檢測

　　訓練一 軸與孔配合尺寸檢測(一)

　　訓練二 軸與孔配合尺寸檢測(一)

　　項目三 平鍵及花鍵尺寸檢測

　　訓練一 平鍵基本尺寸檢測

　　訓練二 平鍵配合尺寸檢測

　　訓練三 花鍵基本尺寸檢測

　　訓練四 花鍵配合尺寸檢測

　　項目四 普通螺紋尺寸檢測

　　訓練一 普通螺紋基本尺寸檢測

　　訓練二 外螺紋中徑尺寸檢測

　　訓練三 用螺紋環規和塞規檢驗內、外螺紋

　　項目五 齒輪尺寸檢測

　　訓練一 齒輪基本參數測量與計算

　　訓練二 齒輪齒厚尺寸檢測

　　訓練三 齒輪公法線長度尺寸檢測
