機械教學實訓設備當前位置：首頁 > 產品中心 > 機械教學實訓設備 >
<
  • 漸開線齒輪參數測定實驗箱
>

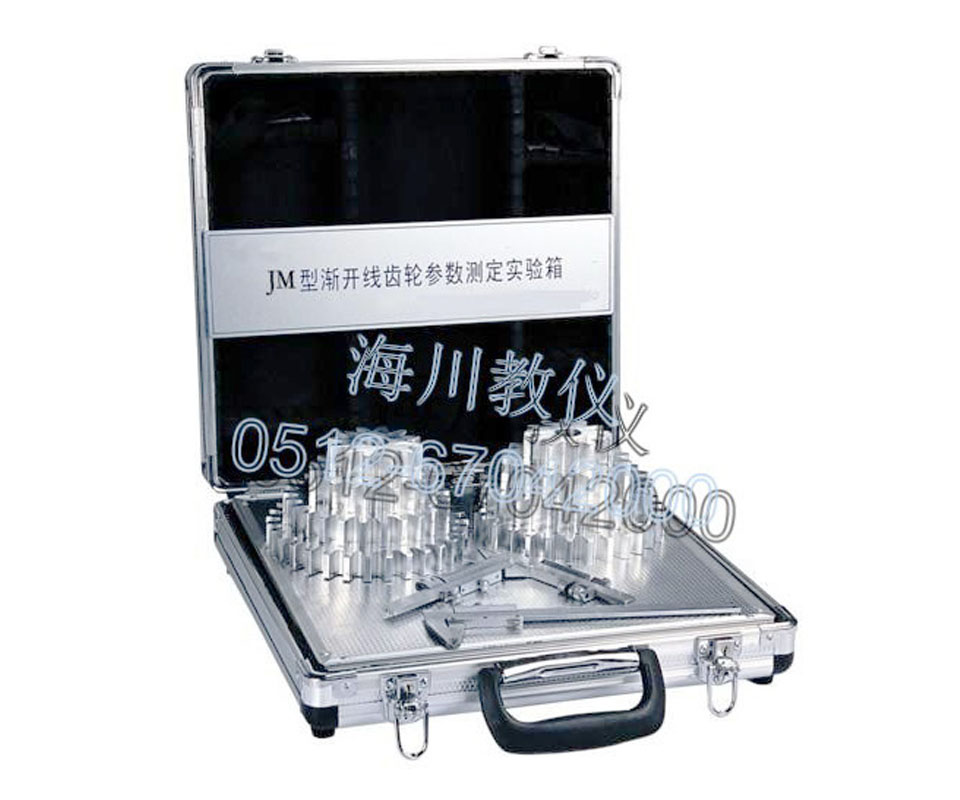

漸開線齒輪參數測定實驗箱

在工業生產中，為修配齒輪，必須對原有齒輪進行測繪，確定基本參數。這些基本參數可以通過游標卡尺、公法線千分尺測量得到的數據，再根據漸開線直齒圓柱齒輪幾何尺寸的公式計算出來。實驗?zāi)康?、掌握用游標卡尺測定

　　在工業生產中，為修配齒輪，必須對原有齒輪進行測繪，確定基本參數。這些基本參數可以通過游標卡尺、公法線千分尺測量得到的數據，再根據漸開線直齒圓柱齒輪幾何尺寸的公式計算出來。

　　實驗?zāi)康?/p>

　　1、掌握用游標卡尺測定漸開線齒輪幾何參數的基本技能;

　　2、通過測量和計算，熟練掌握齒輪幾何尺寸的計算方法，明確齒輪各幾何尺寸間的關系，加深對漸開線的性質的理解和認識;

　　3、掌握漸開線標準直齒圓柱齒輪與變位齒輪的判別方法;

　　4、熟練掌握基本測量工具的使用方法。

　　主要參數

　　1、齒輪參數：模數m=5，齒數Z=12(2件)，18(2件)，25(2件)，30,31.變位系統：X=+0.35-0.6，可組成標準齒輪傳動、零傳動、正傳動(正變位傳動)和負傳動(負變位傳動);

　　2、齒輪材料：鋁合金;

　　3、加工精度8-8-7GK和8-8-7EJ;

　　4、外形尺寸：500mm*250mm*100mm。

　　基本配置

　　1、精鋁加工齒輪8個;

　　2、游標卡尺1把(0-150mm);

　　3、齒厚游標卡尺1把(M1-26);

　　4、鋁合金實驗箱1個;

　　5、實驗指導書1冊。

　　特別說明：

　　海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。

　　產品圖片僅供參考，請以銷售實物為準。

　　產品內容如有變動，恕不另行通知
