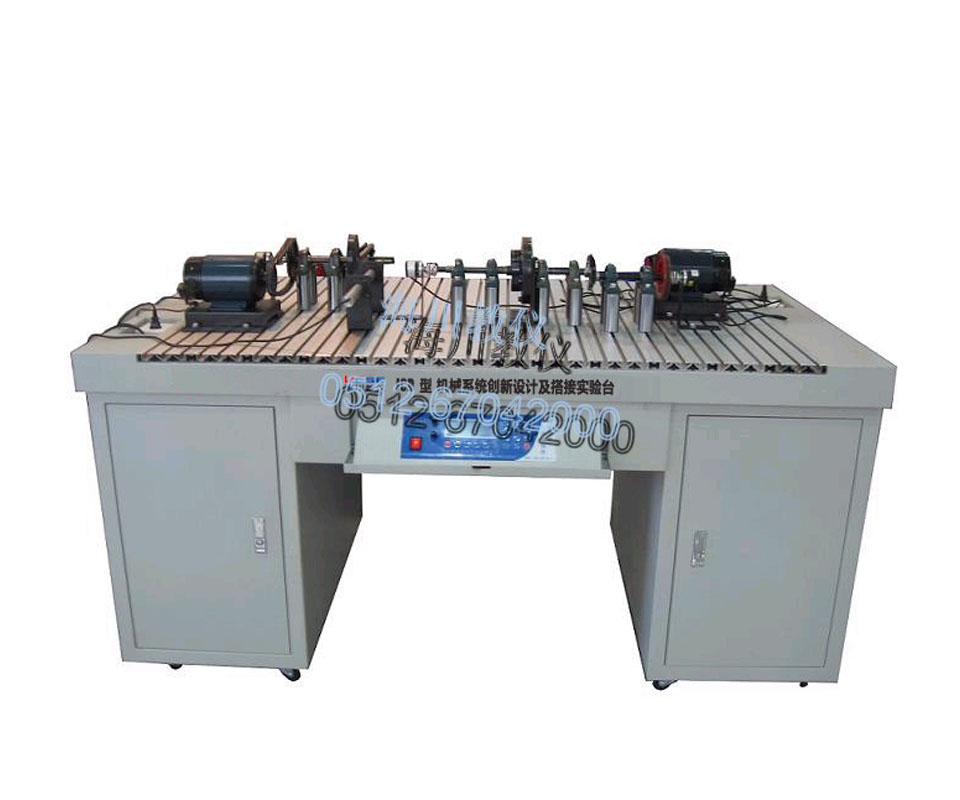

該實驗臺的功能主要是為學生提供了手動拼裝復雜機械系統的實訓平臺，讓學生設計并拼裝可實現不同運動要求的復雜機械系統。同時實驗臺在主要構件上設計了安裝 傳感器的位置，并配備了檢測系統和數據處理軟件，學生可通過運動參數變化曲線，了解不同復雜機械系統中的運動構件的運動規律和運動學特性。

　　主要特點

　　1、該實驗臺安裝平臺主要由直流電機、傳動部分(帶傳動、鏈傳動)、定軸輪系塔接元件、周轉輪系塔接元件、平面連桿機構塔接元件、活動支座及安裝平臺組成。

　　2、安裝平臺采用標準T型槽鋁合金型材拼接而成，活動支座間的距離可任意調節，搭接靈活機動，可拼裝由帶傳動、鏈傳動、定軸輪系、周轉輪系、平面連桿等機構組裝的各種不同類型的復雜機械系統，典型拼裝方案多達18種以上。另外，學生可以自行設計元件，組裝創新作品。

　　3、定軸輪系、周轉輪系的搭接實驗采用灰色命題方式，諸多參數如傳動比、齒數和中心距根據實際情況確定，極大地發揮學生的主動性和創新精神。

　　4、 所有齒輪采用光桿支承，緊定螺釘固定，調節方便快捷，因此，搭接速度快。

　　5、所有桿構件長度及滑塊偏心距均可進行無級調節，分析該參數改變，對機構運動特性的影響。

　　6、檢測系統集數據采集與電機調節控制于一體。檢測系統采用先進的單片機系統，以串口通訊，測試數據精度高、速度快、穩定。

　　7、該系統配套軟件以Vb為平臺制作開發，其內容豐富，包括實驗臺介紹、機構虛擬設計、機構的虛擬運動、機構運動檢測、機構運動仿真、實驗結果分析等內容，具有綜合性、開放性的特點。

　　8、驅動直流電機可進行無級調速，以滿足實驗機構的不同運動要求。
