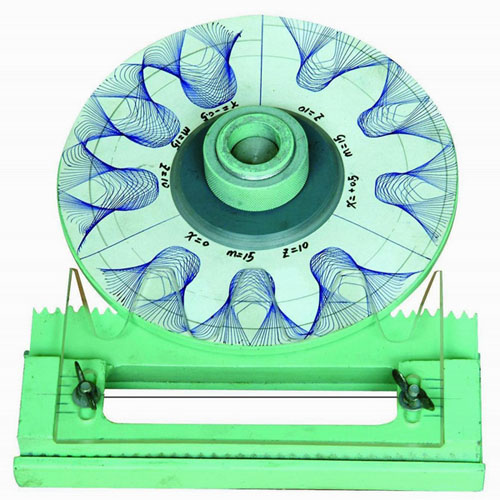

一、齒輪范成原理和方法

　　范 成法是利用一對齒輪互相嚙合時其共軛齒廓互為包絡線的原理來加工輪齒的。加工時其中一輪為刀具，另一輪為輪坯，它們保持固定的角速比傳動，完全和一對真正 的齒輪互相嚙合傳動一樣，同時刀具沿輪坯的齒寬方向作切削運動，這樣制得的齒輪的齒廓就是刀具刀刃在各個位置的包絡線。若用漸開線作為刀具齒廓，則其包絡線亦為漸開線。由于在實際加工時，看不到刀刃在各個位置形成包絡線的過程，故通過齒輪范成儀來實現輪坯與刀具間的傳動過程，并用鉛筆將刀具刀刃的各個位置 記錄在繪圖紙上，這樣就清楚地觀察到齒廓范成的過程。

　　二、使用本范成儀做實驗有以下優點：

　　1、掌握用范成法制造漸開線齒輪的基本原理，觀察齒廓形成過程。用該范成儀加工齒輪，漸開線齒輪齒廓的加工過程理解直觀、具體、簡便。

　　2、進一步掌握漸開線齒輪的幾何計算。

　　3、對“模數”這個詞，可產生大小、形狀等具體概念。

　　4、對齒輪產生根切的原因及避免根切的方法有真實的理解。

　　5、對齒輪根切后的齒形有直觀的認識。

　　6、對齒輪變位方法和計算有明確的理解。

　　7、分析比較標準齒輪和變位齒輪的異同點。

　　8、掌握用游標卡尺測定變位齒輪參數的方法。井熟悉變位齒輪上各個參數之間的關系。

　　9、可提高學員對齒輪研究的興趣。

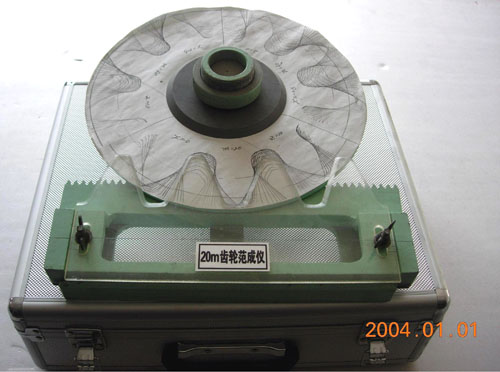

　　三、產品型號

　　本公司生產的齒輪范成儀共有四個型號分別是：

　　HC-CF-A型 齒輪范成儀

　　配有兩把齒條形插齒刀 m=8 m=20各一把;

　　產品尺寸：330*310*110

　　HC-CF-B型 齒輪范成儀

　　配有一把齒條形插齒刀 m=20;

　　產品尺寸：330*310*110

　　HC-CF-C型 齒輪范成儀

　　配有一把齒條形插齒刀 m=15;

　　產品尺寸：280*230*110

　　HC-CF-D型 齒輪范成儀

　　配有一把齒條形插齒刀 m=10;

　　產品尺寸：170*180*110

　　特別說明：

　　海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。

　　產品圖片僅供參考，請以銷售實物為準。

　　產品內容如有變動，恕不另行通知
