機械綜合示教陳列柜當前位置：首頁 > 產品中心 > 機械綜合示教陳列柜 >
<
  • 公差配合示教陳列柜
>

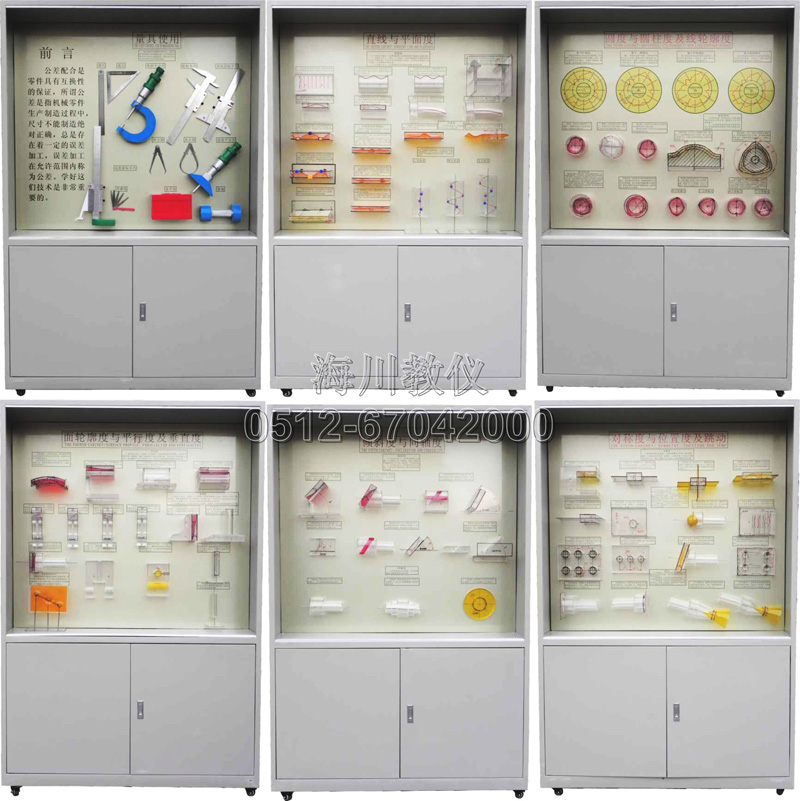

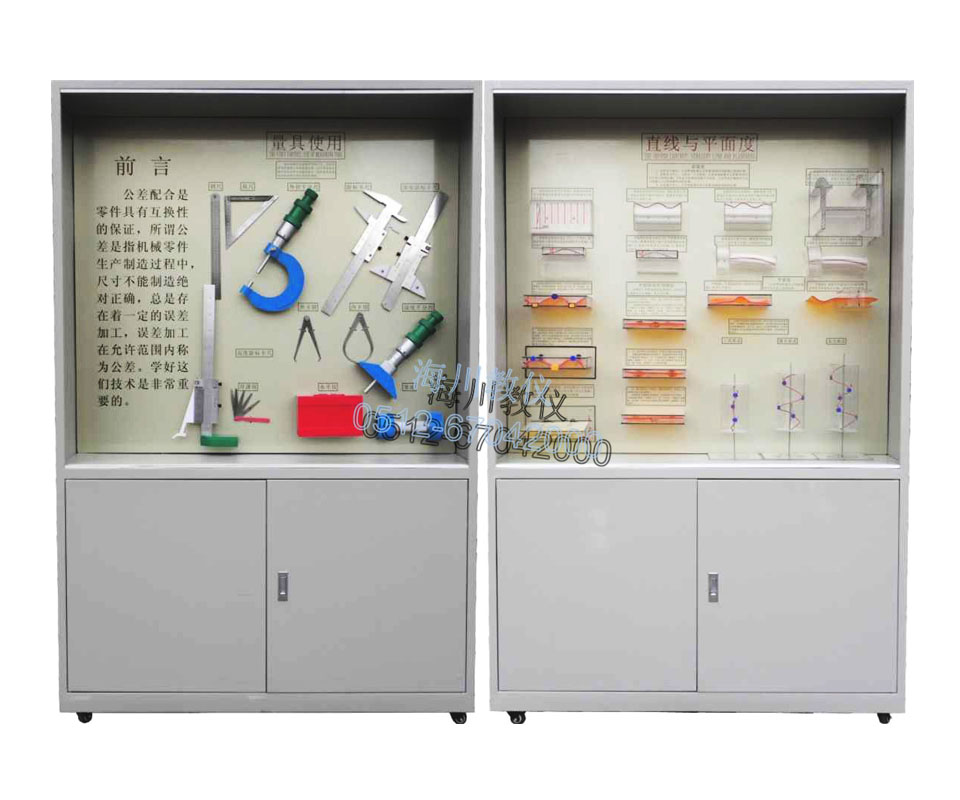

公差配合示教陳列柜

概述：公差配合陳列柜是機械零件設計圖樣上的一項重要技術要求是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品的幾何精度也提出了越來越高的要求，公差配合陳列柜幾

c36ac2fe1ef9e585e15b3e54ecb4cdb5

　　概述：公差配合陳列柜是機械零件設計圖樣上的一項重要技術要求是機械產品的靜態和動態幾何精度的重要組成部分。隨著科學技術的發展和生產水平的提高，對機械產品 的幾何精度也提出了越來越高的要求，公差配合陳列柜幾何精度已經形成了一門獨立的技術學科，并且受到學術界和工程技術界有識之士的高度重視。

　　1、產品尺寸：1200×400×1850mm

　　2、 產品特點：使用方便，占地面積小，結構新穎實用，是一套現代化機械課程示教室設備。

　　3、柜體材質：有鋼柜和鋁合金+板材兩種柜體可選。

　　每個柜詳細內容如下

              序號和名稱                                                                         陳列柜內模型內容
第一柜
量具的使用		帶深度的游標卡尺；高度游標卡尺；外徑千分尺；深度游標卡尺；深度千分尺；外卡鉗；內卡鉗；塞規；水平儀；厚薄規。
第二柜
直線與平面度		直 線度（1給定方向）3件；直線度（2在給定向上）一個方向；直線度（互相垂直的兩個方向）；直線度（在任意方向上）2件；平面度2件；平面度誤差判別法 （1） 三個高點與一個低點；（2）兩個高點與二個低點；（3）兩個高點與一個低點：直線度誤差判別法（給定平面內）；直線度誤差判別法（給定方向）；直線度誤差 判別法（任意方向）3件；
第三柜
圓度與圓柱度及線輪廓度		圓度2件；圓柱度；線輪廓度2件；圓度誤差判變法；最小二乘圓心；最小外接圓圓心2件；最大內接圓圓心2件；圓度最小包容區；
第四柜
面輪廓度與平行度及垂直度		面 輪廓度；平行度（1）一個方向a面對面；平行度（1）一個方向b線對面；平行度（1）一個方向c面對線；平行度（1）一個方向d線對線2件；平行度 （2）互相垂直的兩個方向；平行度在任意方向上；垂直度一個方向a面對面；垂直度一個方向b線對面；垂直度一個方向c面對線；垂直度一個方向d線對線2 件；垂直度（2）互相垂直的兩個方向；垂直度在任意方向上（線對面）；垂直度誤差判別法。
第五柜
傾斜度與同軸度		傾斜度在給定方向上a面對面；傾斜度在給定方向上b面對線；傾斜度在給定方向上c線對線3件；傾斜度在任意方向上線對面；同軸度3件。
第六柜
對稱度與位置及跳動		對稱度a面對面；對稱度b線對面2件；對稱度面對線；對稱度線對線；位置度1點的位置度2件；位置度2線的位置度2件；位置度2在任意方向上2件；面的位置度；復合位置度；圓跳動1徑向圓跳動2件；斜向圓跳動2件。

　　





















　　特別說明：

　　海川會盡力為您提供標準、全面的信息，但信息中的數據和參數可能隨時會更新調整。

　　產品圖片僅供參考，請以銷售實物為準。

　　產品內容如有變動，恕不另行通知
