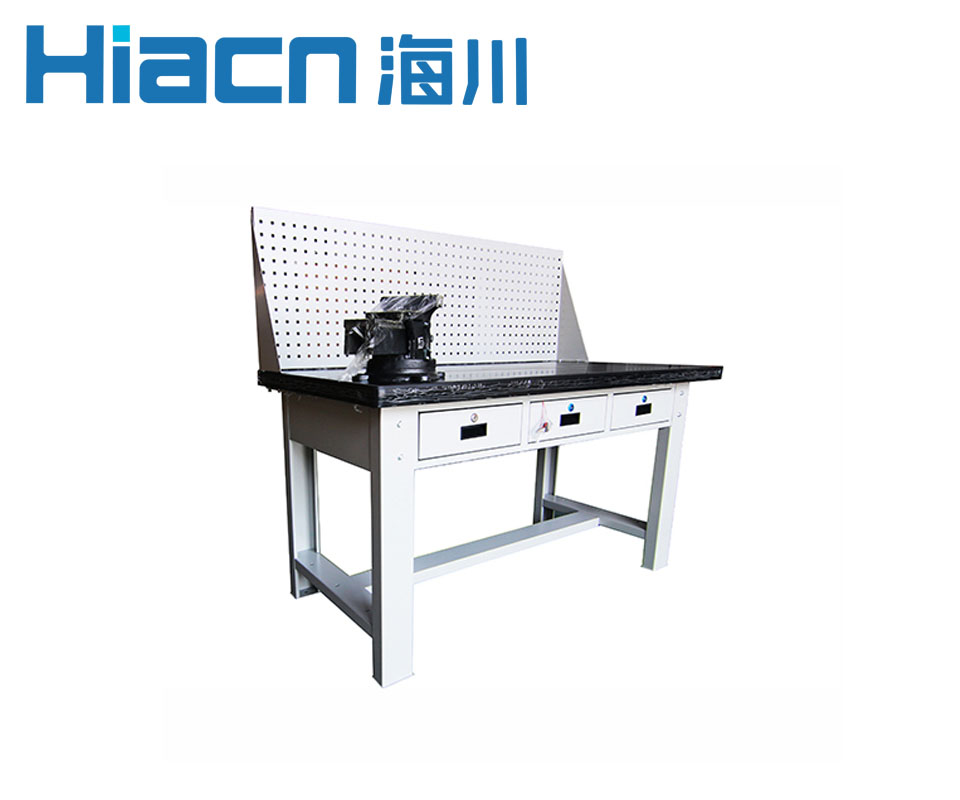

HC-QG2N新型 兩工位鉗工臺為江蘇海川教學儀器有限公司開發的鉗工教學實訓設備，選材和設計在原型的基礎上進行了優化，更適用于鉗工教學實訓，具有壽命長，耐磨損，使用方便等特點。
　　產品特點：
　　一、桌面外襯鋼板進行了加厚，鋼板厚度達到8mm，可滿足機修鉗工、模具鉗工等高強度鉗工實訓的需要;
　　二、桌腿進行了工藝優化處理，規格尺寸為：100*50*1.5mm(長*寬*厚);
　　三、工具存儲進行了設計調整，抽屜單面增加到3個，工具資料等存儲可以更方便更合理;
　　四、掛板標配為鋼板沖孔掛板，即可配備工具、零件盒掛件、又可配合磁條作為工藝看板使用;該掛板不會發生老的鋼絲網掛板易脫焊、意生銹、強度低、不能掛零件工具套件等不足;
　　五、配套工具進行了調整，特別是絲錐、板牙、臺虎鉗等重要工具部分，在選型上進行了更嚴謹?shù)倪x定，絲錐、板牙及配套輔具選用了鋼性較強、生產工藝較好的供應商，不用再擔心攻不動Q235、Q345等高強度材料;臺虎鉗的的鉗口等部分進行改進的淬火工藝處理，(學校選型的時候，可以用銼刀在鉗口上銼一下就可以得知鉗口的強度、硬度情況)虎鉗的重量進行了明確標示，拒絕提供劣質虎鉗;
　　六、標配了鉗工實訓文化展板，包括：1、鋸削的知識介紹;2、鋸削基本操作;3、銼削基本操作;4、鏨削基本操作;5、鉗工的應用;6、鋸削的工具介紹;7、鋸條的分類及選用原則;8、鋸削的標準工作姿勢;9、起鋸角度;10、鋸削的注意事項;11、銼削的知識介紹;12、銼刀的組成和分類;13、銼刀的選用原則;14、銼刀手法示例;15、銼削加工方法;16、銼削的注意事項;17、鏨削的知識介紹;18、鏨子的分類和選用原則;19鏨削和手錘的手法示例;20、鏨削的注意事項;21、鉗工安全操作規程;22、鉗工實訓室管理制度;23、鉗工實訓安全管理制度。規格尺寸：800*600mm-1000*700mm;材質：1、展板中層為戶外級PVC材質、里層為復合材料撐板、外層為PMMA80N高透亮亞克力板;2、裝裱式樣：外框采用鋁合金，四邊打孔固定安裝。
　　實訓項目：
　　任務一 劃線技能訓練
　　任務二 銼削技能訓練
　　任務三 鋸削技能訓練
　　任務四 鉆削技能訓練
　　任務五 攻、套螺紋技能訓練
　　任務六 刮削技能訓練
　　任務七 根據配套工具自行設定的鉗工技能訓練項目
　　該套兩工位鉗工臺配有教學過程中常用到的鉗工操作工具套件，并有一些選配內容可供學校采購兩工位鉗工桌時進行選購。學?？梢耘淙祝嗫蛇x配部分虎鉗。
　　該兩工位鉗工桌配有標準的鉗工操作工具套件，可以完成常用工具的認識和使用，包括錘、鋸、銼、鑿、劃線、裝配、調試、安裝、維修等，可有效提高學生的操作水平和動手能力。
　　鉗工實驗室(一張桌2座/組)每組詳細配置如下：

序號	名  稱	規    格	單 位	數 量
1	鉗工桌	1、兩座鉗工成套設備尺寸(長寬高)：1500×750×1300mm； 2、50mm厚桌面，表面襯8.0mm鋼板，內襯材料為42mm厚板材（非刨花板強度更高，安全耐用）承重不低于2000KG； 3、桌腿采用寶鋼一級冷軋鋼板雙90°折彎而成，尺寸為100*50*1.5mm（非方管和三角鐵，比兩者承重和穩定性都要好）加硬冷軋鋼板，裸板即1.5mm足厚！ 4、掛板采用鋼板沖壓而成，非鋼絲網掛板（鋼絲網多為3*3或2*2CM 鋼絲網，在學員敲打工件時不小心砸飛的情況下起不到很好的防護作用）；更牢固、美觀！可配套各種工業標準零件盒、掛鉤、掛架等使用。 5、配有3個抽屜，人體工學設計，親膚特塑拉手，設計有安全扣開關，即拉即開，防止滑落。導軌采用2.5mm鋼板制作，承重高，抽拉方便，不易損壞。 6、表面為靜電粉末噴塑處理，（采用高標塑粉）組合式設計，拆裝搬運方便簡易。	張	1
2	臺虎鉗	1、虎鉗尺寸：6寸； 2、鉗口采用粉末冶金壓制，淬火工藝處理，鉗口吻合精度高； 3、活體鋼板整體壓制，不易斷裂； 4、臺鉗本體采用特殊材料鑄造，抗拉強度更強。 5、精度>1 6、虎鉗凈重不低于16.5KG。 （臺虎鉗可根據客戶需求調整；尺寸可調，重量等級可調，價格根據調整內容進行升降）	臺	2
3	鋼據架	鋁合金框架，塑柄，強度高pioneer plus	把	2
4	圓銼刀	8  12寸各一（質量可靠，配塑柄）	套	1
5	半圓銼刀	8  12寸各一（質量可靠，配塑柄）	套	1
6	方銼刀	8  12寸各一（質量可靠，配塑柄）	套	1
7	扁銼刀	8  12寸各一（質量可靠，配塑柄）	套	1
8	三角銼刀	8  12寸各一（質量可靠，配塑柄）	套	1
9	銼刀柄	塑柄	個	10
10	劃線平板	300×300mm	臺	1
11	榔頭	1.5P	把	2
12	鉗工劃規（圓規）	鉗工專用	把	2
13	角尺	長120 mm	把	2
14	塞尺	17片裝	把	1
15	鋼尺	150 mm	把	2
16	劃針	長120mm	支	2
17	樣沖	鉗工專用	支	1
18	內外卡鉗	一套為2把，內卡外卡各一把	套	1
19	三角刀	150mm	把	2
20	油石		塊	1
21	絲錐	M3、M4、M5、M6、M7、M8、M9、M10、M12  高強度合金 ，攻Q235無壞絲	套	1
22	板牙	M3、M4、M5、M6、M7、M8、M9、M10、M12  高強度合金，攻Q235無壞絲	套	1
23	絲錐扳手	同本清單序號21項內容相匹配的絲錐扳手	把	1
24	板牙架	同本清單序號22項內容相匹配的絲錐扳手	套	1
25	鉗工鑿子	高強度合金	套	1
26	什錦銼		套	1
27	手虎鉗		把	1
28	鋼據條	鋸弓配套使用	盒	1
29	活動扳手	200×24	把	2
30	鋼絲鉗		把	2
31	一字批		把	2
32	十字批		把	2
33	呆扳手	8-10、10-12、12-14、14-17	套	1
34	鐵皮剪刀		把	1
35	尖嘴鉗		把	2
36	鋼絲刷		把	2
37	內六角扳手		套	1
38	黑板	400*600雙面磁性黑板，鋁合金邊框	套	1
39	長夾	40CM長，金屬材質	套	1
40	磁性貼	圓形	個	5
41	圖紙壓條	長形30CM，帶磁性，可在黑板或掛板上夾圖紙用	個	1
42	其它	水筆（紅黑藍）、黑板擦	套	1
43	文化展板	包括：1、鋸削的知識介紹；2、鋸削基本操作；3、銼削基本操作；4、鏨削基本操作；5、鉗工的應用；6、鋸削的工具介紹；7、鋸條的分類及選用原則；8、鋸削的標準工作姿勢；9、起鋸角度；10、鋸削的注意事項；11、銼削的知識介紹；12、銼刀的組成和分類；13、銼刀的選用原則；14、銼刀手法示例；15、銼削加工方法；16、銼削的注意事項；17、鏨削的知識介紹；18、鏨子的分類和選用原則；19鏨削和手錘的手法示例；20、鏨削的注意事項；21、鉗工安全操作規程；22、鉗工實訓室管理制度；23、鉗工實訓安全管理制度。規格尺寸：600*800mm-1000*700mm；材質：1、展板中層為戶外級PVC材質、里層為復合材料撐板、外層為PMMA80N高透亮亞克力板；2、裝裱式樣：外框采用鋁合金，四邊打孔固定安裝。 （每實訓室共配1套）	套	1
44	交互式鉗工多媒體教學資源	采用Flash等動畫形式表現的模擬場景形式，非VCD影音資料，該產品為在計算機上運行操作的多媒體套裝，同時又具有極強的交互性和操作性，創造了一種新型的教、學模式。配有相關紙質指導書和多媒體資源 。  （每實訓室共配1套）	套	1

　　注：客戶可以按需增刪相關工具及項目，以商定協議為準。
　　選配工具清單：

序號	名  稱	規  格	單位	數 量	備注
1	拆裝型配套工具貨架	1900×450×1800	臺	1	(3層)
2	工具柜	900*400*1800	臺		1.0厚度鋼板，可帶門，可不帶門
3	工具車	規格請參考儲物柜系列產品數據	臺	1
4	掛鉤、掛架、零件盒等		套	1	請參考相關產品清單，或來電咨詢
5	塑面升降式圓凳	Φ320×420-500	張	4
6	不銹鋼升降圓凳	Φ290×420-500	張	4
7	鋼制移動式雙面翻轉黑板	1450×850、1000*2000	幅	1	每鉗工實訓室配1幅（多種規格可選）
8	帶鋸床		臺		三相380V  50Hz
9	線切割		臺		三相380V  50Hz
10	平面磨床		臺		三相380V  50Hz
11	臺式砂輪機	直徑250	臺	1	三相380V  50Hz
12	鉆床	16、25等	臺	1	西菱牌380、220V均可
13	鍍鋅鉆床安置架	500*500*750mm	臺	1	50*50*5mm材料，鉚在地面美觀牢固
14	游標卡尺	150 mm	把	2
15	萬能角度尺	320°	把	2
16	高度游標卡尺	200 mm	支	2
17	千分尺	0-25 mm（各種規格）	把	2
18	力矩扳手	300	把	2
19	鉆頭	Φ6、8、10、12、14（各種規格）	套	2
20	各類鉗工實訓耗材		Kg		尺寸根據客戶要求
21	鉗工實訓室管理制度	掛板900×600mm	幅		引自《機械實驗室規章制度》配雙面膠
22	鉗工實訓安全管理制度	掛板900×600mm	幅		引自《機械實驗室規章制度》配雙面膠
23	鉗工實習教師工作規范	掛板900×600mm	幅		引自《機械實驗室規章制度》配雙面膠
24	鉗工實習教師工作規范	掛板900×600mm	幅		引自《機械實驗室規章制度》配雙面膠
25	鉗工設備安全操作規程	掛板900×600mm	幅		引自《機械實驗室規章制度》配雙面膠

　　選配產品的價格請來電咨詢!
