一、使用說明

　　本模型適用于新交規駕校達標驗收使用，產品符合國家《機動車駕駛培訓機構資格條件》(JT/T433—2004)相關標準要求。

　　二、結構和特點

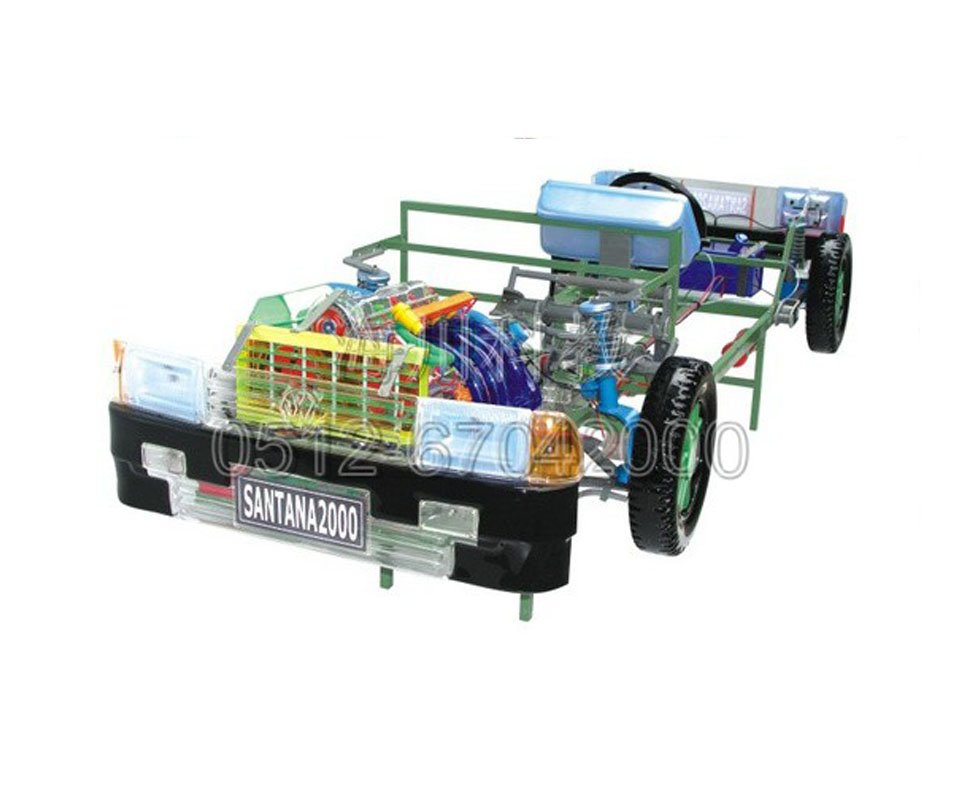

　　本品選用透明有機玻璃制作，內中部件均以上硬質塑料加工，利用螺絲固定在金屬高溫烘漆而成的車架上。各總成都以壓模成形加工，代替過去用膠水粘合的辦法，使本品在牢固度上有很大的提高。發動機總成，以電力驅動，油門設有調速裝置，能演示發動機轉速的高低。離合器分離明顯，操縱靈活，離合器外殼整體壓模而成，變速器的各檔齒輪用各種顏色表示，操縱自如，其中主減速，差速，轉動靈活，車輪對開壓鑄，刻有防滑槽紋，看上去美觀大方。轉向裝置以及電瓶、油箱、水箱，做工精細、富有光澤。制動管路分布清楚，一目了然。電路采用對插件前后分布，前燈架和風扇用透明有機玻璃壓模成整體，看上去美觀逼真，儀表板及后燈架逼真堅固。以上對本品做一簡單的特點介紹。

　　三、產品規格

　　(1)外形尺寸：長度320cm×寬度125cm×高度130cm(即以實物的80%制作)。

　　(2)本品總重量90kg(凈重)。

　　(3)需帶220V交流電源，總耗電不超過200W。

　　四、詳細安裝說明

　　(1)本品分兩箱裝運：先將木箱打開把內中的防震輕輕地取出，這時要注意不能用力過大，以免損壞總成及其部件。開箱完畢后將各總成及部件上的防塵尼龍打開，如有積塵，用濕布將其擦凈，逐個的放在待安裝的清潔干凈的室內。

　　(2)車架及支撐腳的安裝：首先安裝前、后支撐腳。

　　(3)發動機離合器變速箱總成(驅動部分)的安裝，因包裝運輸原因，總成上的各部件均末拆下，因此必須小心輕放。然后，將總成裝在車架前端，注意輕放，對準螺孔后，套上螺絲釘(6×60mm)擰緊即可。變速器的操縱機構另外裝在車架上，再將操縱機構的十字軸一端套向變速器后的變速拉軸上，并對準螺孔。

　　(4)驅動輪的安裝:先將前輪股總成裝上前懸掛裝置,內外萬向節已固定,只須將傳動軸安裝套對準螺孔擰緊。然后裝上轉向臂拉桿的球頭螺絲。

　　(5)后橋安裝，后橋總成已成整體，將兩邊的支撐點裝上，提起來再裝減振器上端的螺母，駐車制動的拉索連拉索座一起將其裝在底盤架上，和手制動手柄總成連在一起，如果手制動沒有制動效果，請調節拉桿螺母。

　　(6)前燈架、水箱、電瓶及油門拉桿一起拿到前端對準兩邊的四只螺孔橫向裝緊，然后插上各插頭，掛上油門拉桿的鋼絲，裝緊拉桿壓板。

　　(7)安裝電路：本品電路原理和實際的桑塔納2000型轎車有些區別，只能用外部電源(AC220V)供電，設有電機驅動部分、點火部分、燈光部分，其中電機部分使用交流調壓器來調節電機的輸入電壓(交流電經整流后進入直流電機)，從而調節發動機的轉速。燈光部分使用的是經變壓后輸出的9V電流，前燈架設有大燈、霧燈、左右轉向燈、變光燈;后燈架設有尾燈、后轉向燈、倒車燈及霧燈。安裝時，只要對準各插頭上即可，若燈泡不亮換上備用燈泡(如安裝完畢試車時電機不按順時針?lè)较蜣D(zhuǎn)動時，請將其插頭的正負極對調即可)。

　　(8)制動管路：制動管路在車架上基本沒有拆下，只需在連接處小心對準連接。冷卻管路是用節紋軟朔管套接的。油箱到汽油泵、到濾清器的管路都用塑料套管套接。到些安裝完畢。

　　五、注意事項

　　(1)本品用有機玻璃制作，堅固度有限，一定要小心輕放，以免破碎。

　　(2)安裝完畢后一定要保持清潔，可加防塵布，否則影響美觀。

　　(3)不能讓學員隨意亂動，以免損壞本產品。(如方向盤轉角不能太大，變速箱操縱不能用力硬推，驅動輪不能用手強作旋轉等)。

　　(4)不能在高溫陽光下暴曬，否則本產品會變形。
