一、概述

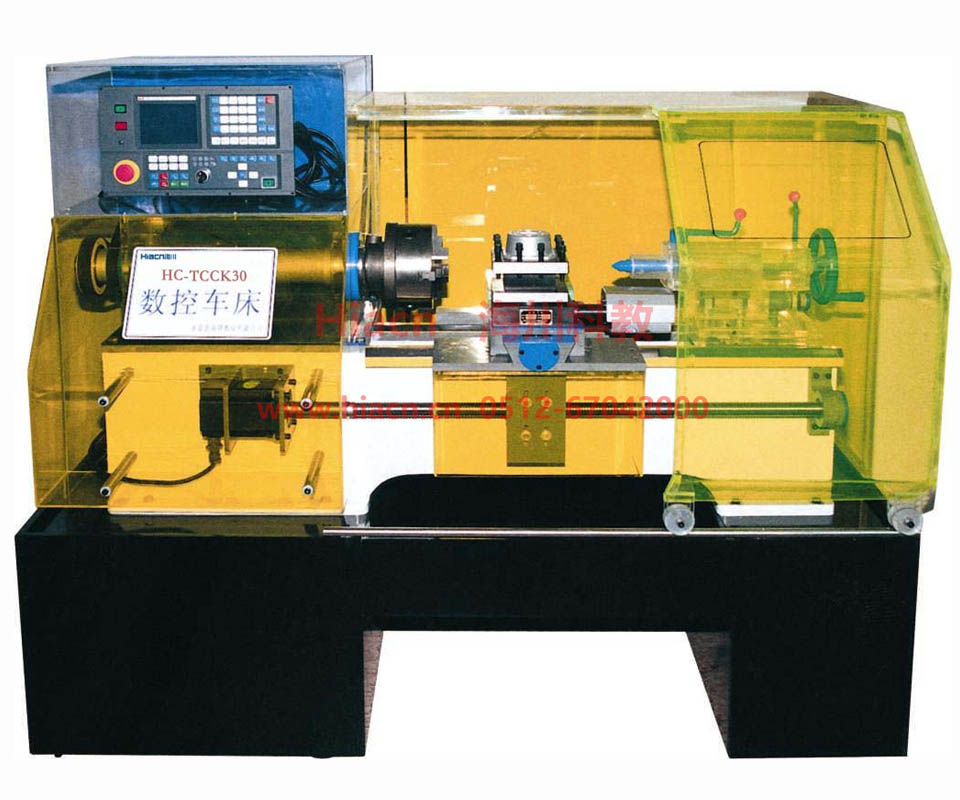

　　HC-TCCK30型 透明數控教學車床是我公司最新研制的教學科研用數控機床。該機床是典型的機電一體化產品，采用穩定可靠的廣數980TB2車床用數控系統。同時，其外形美觀大方，主軸箱蓋及防護體均采用進口有機透明材料制作而成，使機床主要內部結構及傳動線路一目了然，是各相關科研院所、高職學院及技術學校理想的實驗設備。采用四工位自動回轉刀架,可以加工φ30mm的尼龍或PVC材料,通過編程對各種軸類，盤類等塑料零件能自動完成任務，如外圓柱面，圓錐面，圓弧面，螺紋等工件的削加工，并能進行切槽，鉆機等工作。

　　二、特點

　　1. 穩定可靠的980TB2專用車床數控系統;

　　2. 全自動四工位數控回轉刀架，能滿足較復雜零件的刀具使用要求;

　　3. 縱、橫向精密滾珠絲杠進給，混合式步進電機驅動，重復定位精度高，轉矩大;

　　4. 采用高級變頻調速電機驅動主軸，實現無級調速，保證切削線速度穩定;

　　5. 操作方便舒適，符合現代人機工程學的優化思想;

　　6. 車削PVC材料時，采用空氣(風)冷卻，保持工作環境清潔，無工業污染;

　　7. 外型美觀大方，彰顯實驗場所品質。

　　三、用途

　　1. 相關專業科研院所對現代加工(數控及CAD/CAM)技術研究的實踐驗證;

　　2. 各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗;

　　3. 各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓;

　　4. 開展數控機床結構及控制原理與結構、數控編程及機床操作、CDA/CAM等專業課程專項培訓。

　　四、數控系統主要功能

　　2.系統采用硬件插補技術，快進速率可達12米/分;

　　3.具有程序記憶和預讀功能，提前譯碼，使機床加工平滑流暢;

　　4.控制精度高，脈沖當量為1μ(0.001mm);

　　5.有串行RS232通訊接口功能，可與計算機聯機通訊;

　　6.采用電子齒輪比，簡化傳動結構，提高機床工作精度。

　　7.系統具有軟、硬件限位，保證工作安全;

　　8.采用多層印刷電路板技術，表貼技術，門陣技術等，使性能更優越，運行更可靠。

　　五、車床主要技術參數

　　附件工具清單
