該實驗臺是根據《液壓氣動傳動技術與實訓》、《氣動控制技術》等通用教材設計而成，適用于機械類、機電類本科生課程實驗和畢業設計(論文)。采用可編程控制器(PLC)和工業氣動元件、執行模塊為一體，除可進行常規的氣動基本控制回路實驗外，還可以進行氣動-電氣控制回路應用實驗、氣動-PLC控制回路等氣動技術課程設計。

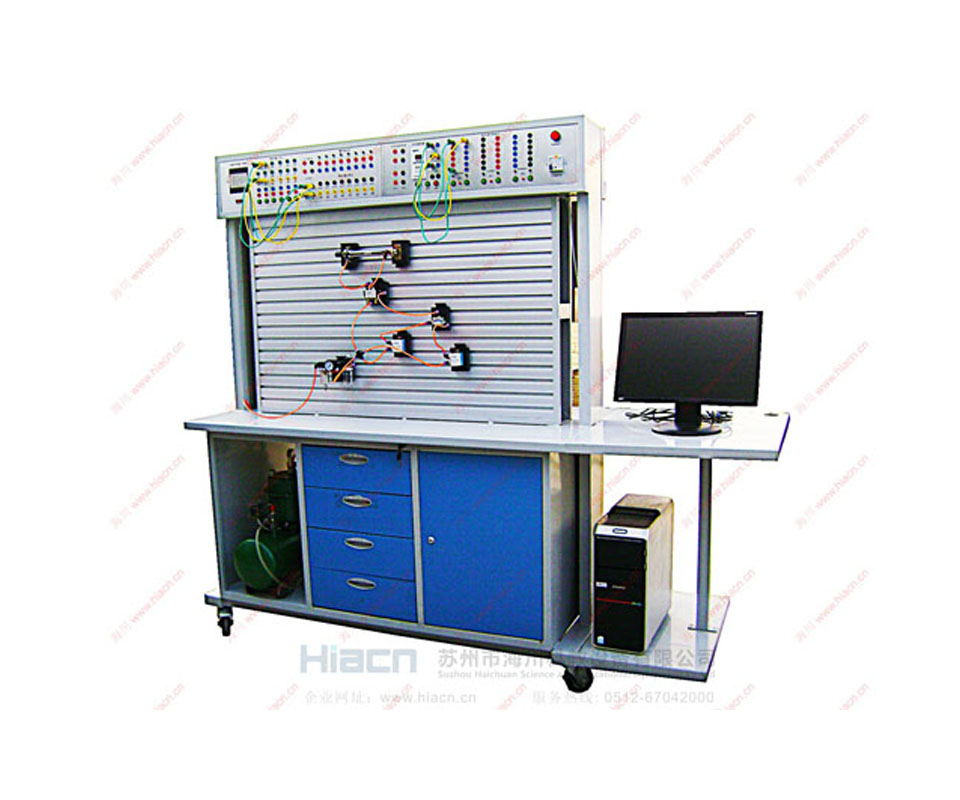

　　SQD型PLC控制雙面氣動教學實驗臺是根據用戶的需求，在充分利用現有實驗設備的基礎上，而設計的別具一格的雙面組合式氣動實驗臺。本實驗臺提供兩組氣動元件，同時進行各自獨立的實驗。即減低了采購成本和又節約了實驗用地，在保證具備兩組完整實驗的基礎上，有效的節約了資源!
　　一、主要特點：
　　1.元件模塊化：每個氣動元件成獨立模塊，配有方便安裝的底板，可隨意在“T”型槽通用鋁合金型材板上組建各種實驗回路，操件簡單快捷。
　　2.連接方式：接頭采用快速式，安裝、拆卸時可靠簡便省時。
　　3.氣動元件：工業氣動元件，性能可靠、安全。精度高、使用壽命長。
　　4.系統環境：低噪音(超靜音)的工作泵站，提供一個安靜的實驗環境(噪聲< 50 分貝)。
　　5.可擴展實驗： 為了適應學校實驗教學改革的要求，減少驗證性實驗，增加設計性、綜合性、探索性實驗，開發學生自主創新思維，除了可以完成氣壓的基礎實驗以外，還可與機械類實驗項目結合起來;在保證設備穩定的情況下提供可擴展性，加大的組裝平臺為擴展提供了必要的硬件基礎。
　　A.在保證現有實驗的前提下還可進行液壓元件的搭接，進行相應的液氣綜合實驗;
　　B.在硬件支撐下還可實現送料機構、挖掘機機構等擴展實驗。
　　6.兼容性
　　A. 該實驗臺可同MPS自動化物流系統、FMS柔性系統進行兼容組合。
　　B.實驗臺電控部分、硬件部分可方便的進行拓展模塊的搭接、連接方式友好，可供多類機電模塊、液、氣模塊進行組合實驗。如：回轉送料機構，機械手、運輸線自動化;與電子仿真軟件相接合，可模擬各類機械應用，如風力發電機中比例閥的應用、插裝閥的工作原理及應用機械升降機的應用等等，并且可以根據老師上課的內容進行編輯
　　7.易維護 維護檢修工作量小，獨特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護時間短，工作量小，且不需要經常維護。提高了系統的靈活性 、安全性、穩定性、可管理性以及可擴展性的全面要求
　　8.多種控制方式：純氣動(手動)控制回路、采用繼電器的電控氣動回路、采用可編程控制器的電控氣動回路、組態控制回路(需搭接相應軟件、硬件)
　　9.系統安全性能：額定工作壓力為0.8Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電(漏地電流超30mA自動斷電)，缺相，自動斷開總電源，控制電路均為24V直流安全電壓
　　二、實驗項目：
　　① PLC控制回路實驗:
　　1.單作用氣缸的換向回路
　　2.雙作用氣缸的換向回路
　　3.一次壓力控制回路
　　4.二次壓力控制回路
　　5.高低壓切換回路
　　6.雙作用氣缸的雙向調速回路(進口調節、出口調節)
　　7.速度換接回路
　　8.緩沖回路
　　9.互鎖回路
　　10.過載保護回路
　　11.壓力控制式單往復回路
　　12.時間控制式單往復回路
　　13.單雙作用缸連續往復動作回路
　　14.采用節流閥的同步回路
　　15.三缸連動回路
　　16.計數回路
　　17.延時回路
　　18.邏輯閥的應用回路(或邏輯、與邏輯)
　　19.雙手操作回路
　　20.模擬鉆床鉆孔動作
　　21.行程閥控制氣缸連續往返氣控回路
　　22.自動門開閉系統
　　23.PLC-電磁閥氣動換向回路
　　24.PLC編程與氣動回路的控制
　　25.PlC各軟繼電器的應用，如時間繼電器、計數器等
　　26.相關擴展實驗(部分?jǐn)U展實驗需要相應硬件支持)
　?、?可編程序控制器(PLC)電氣控制實驗，機-電-氣一體化控制實驗：
　　⑴ PLC基本指令編程、特殊指令編程、梯形圖編程學習
　?、?PLC編程軟件的學習與使用
　?、?PLC與計算機的通訊、在線調試
　?、?PLC與氣動相結合的控制實驗等
　　③ 學生自行設計、組裝和擴展各種回路實驗可達九十多種
　　三、實驗臺組成：
　　實驗臺由實驗臺架、工作泵站、氣動元件、電氣控制單元等幾部分組成。
　　1.實驗臺架：實驗臺架由鐵制主體、鋁合金操作面板等構成
　　工作臺尺寸：長&times;寬&times;高=1500mm&times;750mm&times;1850mm (其包裝重量約300kg)
　　2.工作泵站：靜音泵
　　氣泵輸入電壓：AC 220V/50Hz
　　電機功率：125W
　　額定輸出壓力：1.0Mpa
　　氣泵容積：10L
　　工作噪聲：< 45分貝
　　3.氣動元件：
　　以天工工業氣動元件為主，配置詳見附件。
　　氣動元件均配有過渡底板，可方便、隨意地將元件安放在實驗面板(面板帶&ldquo;T&rdquo;溝槽形式的鋁合金型材結構)上。回路搭接采用快換接頭，拆接方便快捷。
　　4.電氣控制單元：
　　可編程序控制器(PLC)：日本OMRONCPM1A系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz,控制電壓為DC24V，設有手動，自動，順序等控制功能。
　　SQD型PLC控制雙面氣動教學實驗臺配置清單
　　一、操作臺基礎硬件

　　二、元件基本配置

　　三、電氣模塊

　　四、軟件

　　五、附件
