該實驗臺配置的透明液壓元件，均采用進口的透明有機玻璃材料，使用現代加工工藝制作而成。使用該種材料做閥體，可清晰的觀察到液壓元件內部的結構原理，在教學中使學生更好的了解到液壓傳動回路的工作過程。
　　該實驗設備既可針對單個液壓元件的結構、工作原理及性能進行教學，也可進行常見的基本回路拼裝實驗，同時又能進行液壓系統的課程設計和畢業設計。
　　一、主要特點:
　　1.實驗臺結構：實驗臺為金屬板制作，內部采用防銹工藝處理，表面亞光噴塑，工藝處理美觀、大方。鋁合金面板采用陽極氧化處理，為適應可擴展實驗的需要，該實驗臺配備了鋁合金大面板，可供兩組同學同時進行回路拼裝實驗。
　　2.閥體材料：光學級注塑級有機玻璃加工制成，外形尺寸和實物相當，該材料透光率93% 耐溫:-30+70度 角度:15，良好的耐熱性，力學強度好，耐侯性、耐化學物質性能好;在無特殊化學污染環境下使用二十年內不會發黃、龜裂、變形;方便師生清晰的觀察到液壓傳動裝置的內部構造和油路情況。
　　3.電磁閥：根據電磁閥使用的特性，(電磁閥隨著工作時間的延長，溫度會逐漸升高，造成由有機玻璃制成的透明閥體產生熱效應及久而久之造成的材料局部物理特性發生改變?cè)斐尚孤┑默F(xiàn)象)海川公司的技術部設計了獨特的散熱模塊，將閥體發熱部分的溫度控制在65度以內，進而避免了溫差使閥體熱脹冷縮而造成的油脂泄漏。
　　4.插接方式：自動閉鎖式防漏快插接頭+德國進口密封墊片、密封圈;接頭脫離自鎖，使用安全方便，進口密封圈密封性能好，材料不宜老化。使師生在實驗過程中，液壓回路組裝更簡便、快捷、清潔、干凈。
　　5.軟件 ： ①組態仿真軟件:回路中能監控到每一個閥心動作情況、流體流向、壓力、執行元件動作情況、以及PLC I/O接口輸入/輸出情況。各種監控情況以圖片顏色區分/文字形式直觀顯示在監控屏幕上，非常直觀清晰;
　?、谫M(fèi)斯托液壓仿真軟件: 可提供液壓回路仿真設計及實訓CAI課件，不僅可以對液壓閥的結構進行演示，還可設計液壓回路，并進行參數調整及仿真動作。學生不僅理解了減壓閥的工作原理，而且有了親臨實際的感覺。
　　6.可擴展實驗：在保證設備穩定的情況下提供極強的可擴展性，大鋁合金面板組裝平臺為擴展提供了必要的硬件基礎。該設備適應現代實驗教學的先進性 開放性和可擴展性三個層次的實驗教學要求。充分體現該設備的機電一體化教學的多功用性。
　　①在保證現有實驗的前提下還可進行氣動硬件的搭接，進行相應的氣動實驗;
　　②在配備相應硬件后，還可實現垃圾壓縮機構、挖掘機機構等執行機構的擴展實驗。
　　7.易維護 易維護設計，維護檢修工作量小，脫油前和脫油后元件分開放置、并設有回油盤可對資源進行回收實現二次利用。獨特的防護和易維護設計，需維護的器件特別少且易于維護，運行狀態下可以方便簡單地維護，整機維護一次最多不超過1小時，工作量極小，且不需要經常維護。極大地提高了系統的靈活性 先進性、安全性、穩定性、可管理性以及可擴展性的全面要求
　　8.系統安全性能：液壓元件的最大承受壓力為1.2Mpa,額定工作壓力為0.7Mpa，是安全的低壓實驗系統。電源帶漏電保護，漏電(漏地電流超30mA自動斷電)，缺相，自動斷開總電源，控制電路均為24V直流安全電壓
　　9.控制多元化：軟件控制、 PLC控制 、繼電器控制 、時間繼電器控制、手動控制等
　　二、實驗內容
　　1、液壓原理基礎實驗
　　2、可編程序控制器(PLC)電氣控制實驗，機電液一體控制實驗形式
　　(1)、PLC的指令編程，梯形圖編程的學習
　　(2)、PLC編程軟件的學習及使用
　　(3)、PLC與計算機的通訊，在線調試、監控
　　(4)、PLC對液壓傳動控制的優化
　　3、液壓10大類基本回路 擴展達百余種
　?、耪{(diào)壓控制回路
　　1.溢流閥壓力調定回路; 2.溢流閥單級遠程調壓回路;
　　3.多級溢流閥調壓回路; 4.溢流閥限制低壓回路;(平衡回路)
　?、茰p壓回路
　　5.一級減壓回路 6.二級減壓
　　⑶卸荷回路
　　7.三位四通換向閥的卸荷回路 8.卸荷閥的卸荷回路
　　9.二位二通閥卸荷回路 10.溢流閥卸荷回路
　?、刃秹夯芈?br/>　　11.節流閥卸壓回路 12.順序閥的泄壓回路
　　⑸調速回路
　　13.進油節流調速回路 14.回油節流調速回路
　　15.旁路節流調速回路 16.調速閥控制調速回路
　　17.差動連接增速回路 18.用電磁閥和調速閥的減速回路
　　19.二位三通控制的差動回路 20.二次進給工作回路
　　21.三次進給工作回路 22.差動工作換接回路
　　23.差動全壓換接回路
　?、释交芈?br/>　　24.節流閥控制的同步回路 25.調速閥控制的同步回路
　　26.雙缸同步回路 27.液壓缸串聯同步回路
　?、藫Q向回路
　　28.換向閥控制換向回路 29.順序閥控制順序回路
　　30.壓力繼電器控制的順序回路 31.三位四通手動換向回路
　?、替i緊回路
　　32.用換向閥鎖緊回路 33.液控單向閥鎖緊回路
　?、途彌_回路
　　34.節流閥的緩沖回路 35.溢流閥的緩沖回路
　?、驮鰤夯芈?br/>　　36.增壓缸增壓回路

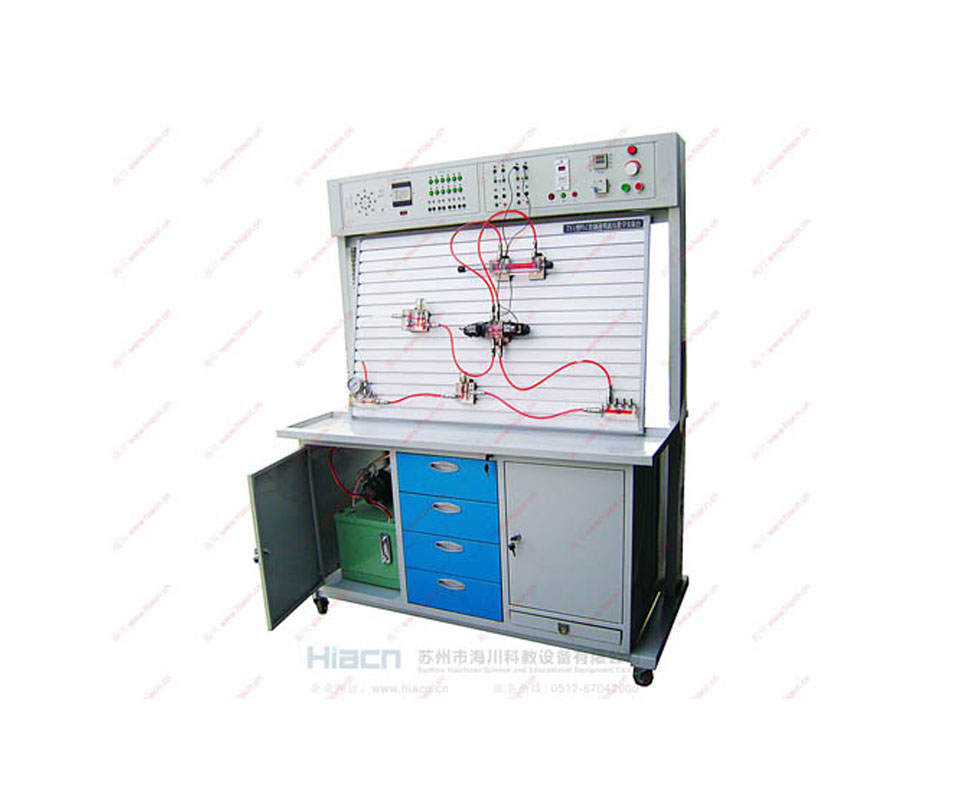

　　三、實驗臺主要組成
　　實驗臺由實驗臺架、液壓泵站、常用液壓元件、電氣控制單元等幾部分組成。
　?、?實驗臺架
　　實驗臺架由鐵制主體框架、鋁型材操作面板等組成。
　　工作臺尺寸：長×寬×高=1500mm×700mm×1850mm (其包裝重量約200kg)，安裝面帶“T”溝槽形式的鋁合金型材結構
　　② 液壓泵站
　　系統額定工作壓力：0.8 Mpa。
　　(1)電機—泵裝置(臺)
　　油泵采用法蘭盤安裝，有效的降低了工噪，噪音小于40分貝。泵可選擇齒輪泵、擺線泵、葉片泵等任一種。電機：直流電機，功率350W，轉速0～1450r/min;直流調速器調速。
　　(2)油箱：公稱容積35L;附有液位、油溫指示計，吸油、回油濾油器，安全閥等
　?、酃ぷ麟娫矗?br/>　　帶漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源;電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
　?、芸删幊绦蚩刂破?PLC)：
　　三菱PLC系列，I/O口20點，繼電器輸出形式，電源電壓：AC 220V/50Hz 控制電壓為DC24V，設有手動、自動、順序等控制功能
　　TY-1型 透明液壓傳動演示實驗臺 配置清單
