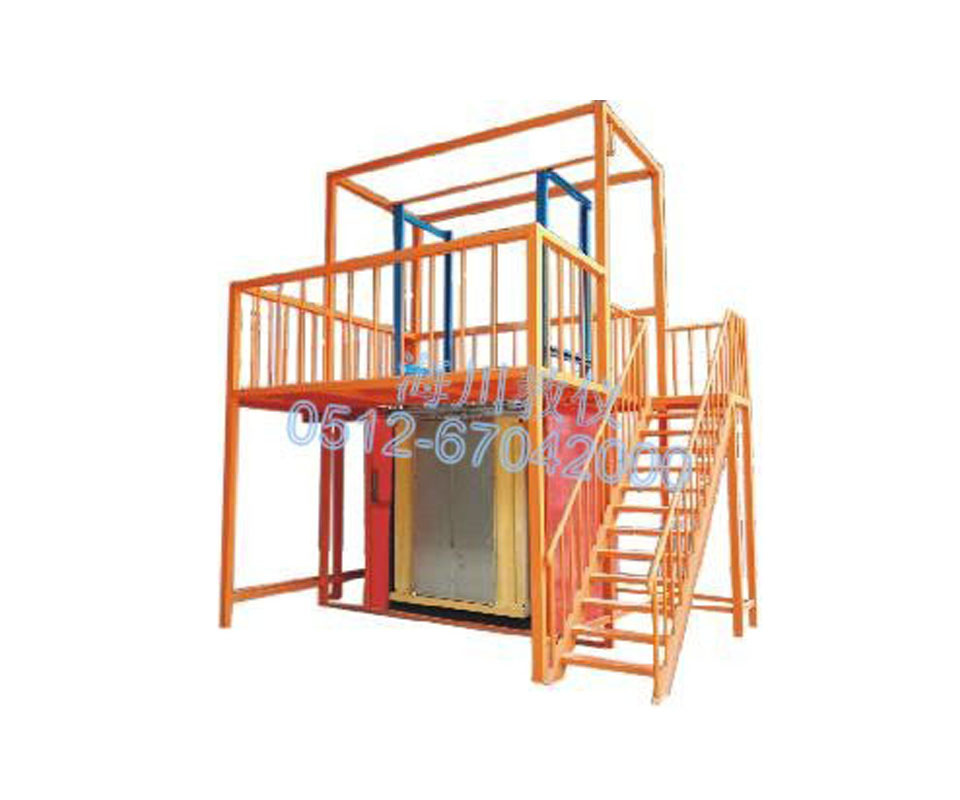

HC-DT-JD型 電梯井道放樣拆裝實訓考核平臺

　　一、概述

　　本電梯井道放樣拆裝實訓考核平臺是根據最常見的商用升降式電梯結構制造，采用真實商用電梯部件制成，其結構與實際電梯轎廂構件完全相同，且?guī)缀蹙邆鋵?shí)際電梯轎廂構件的全部功能。事實上可以把它看作是小型化了的電梯轎廂結構組件。由于其幾乎所有部件均是采用商用電梯組件材料，因此便于觀察、了解整個電梯轎廂結構。電梯轎廂安裝調試過程中的每個動作也一目了然，還可以反復實際動手操作。使學生能夠更直觀、透徹地了解、掌握電梯轎廂的結構及其動作原理，達到事半功倍的效果。因而特別適合于教學。電梯轎廂硬件結構的組成及功能與實際電梯基本一致。

　　含固定鋼結構支撐架、方木、電梯導軌、導軌支架、壓碼。每工位T75導軌為1500mm2根，2000mm2根，導軌連接板及螺絲螺桿齊全標準的規范導軌，導軌支架8檔設計，左右各4檔，支架為可調節支架，螺絲國定調整即可，導軌壓碼、螺絲按支架數配齊。高度4000mm，有1層安裝平臺并考慮學生上下方便，二層平臺300*600mm鋼板鋪滿，有防墜落保護和相應的安全帶掛鉤，平臺上方有放置樣板架適合位置。學生按樣板架的位置下吊線時具有一定的調整余量安裝導軌;平臺下方地面可作井道劃線示意和層門位置吊線點。支架表面進行靜電噴塑處理，整體結構穩定可靠。

　　配有工業用電梯導軌，電梯導軌是電梯上下行駛在井道的安全路軌，導軌安裝在模擬井道壁上，被導軌架，導軌支架固定連接在井道墻壁，導軌平面光滑，無明顯凹凸不平表面。

　　二、主要參數

　　1.井道尺寸：3200mm×2400mm×4000mm(長×寬×高);

　　2.轎廂尺寸：1200*1200*1500(長×寬×高);

　　3.安全保護：緩沖器;整機重量：≤1000KG;

　　三、主要特點

　　本設備與市場工業應用電梯完全接軌，設備由市場主流的電梯實物層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、護欄、等商用電梯器件組成，在拆裝實訓的過程中，可有效提高學員實習動手的能力，和對電梯主要結構部件的原理認知。

　　四、電梯轎廂拆裝實訓考核裝置實訓功能：

　　1、電梯轎廂的放樣拆裝實訓;

　　2、電梯導軌支架與導軌在模擬井道中的拆裝與調整;

　　3、電梯轎廂龍門架與導靴的拆裝與調整;

　　4、電梯轎廂的拆裝;

　　5、電梯轎廂地坎的拆裝與調整;

　　6、電梯層門地坎的拆裝與調整;

　　7、電梯層門地坎與轎廂門地坎尺寸的調整;

　　8、各電梯主要部件保養實訓項目。
