HC-DT-S2型 電梯安裝維保實訓裝置

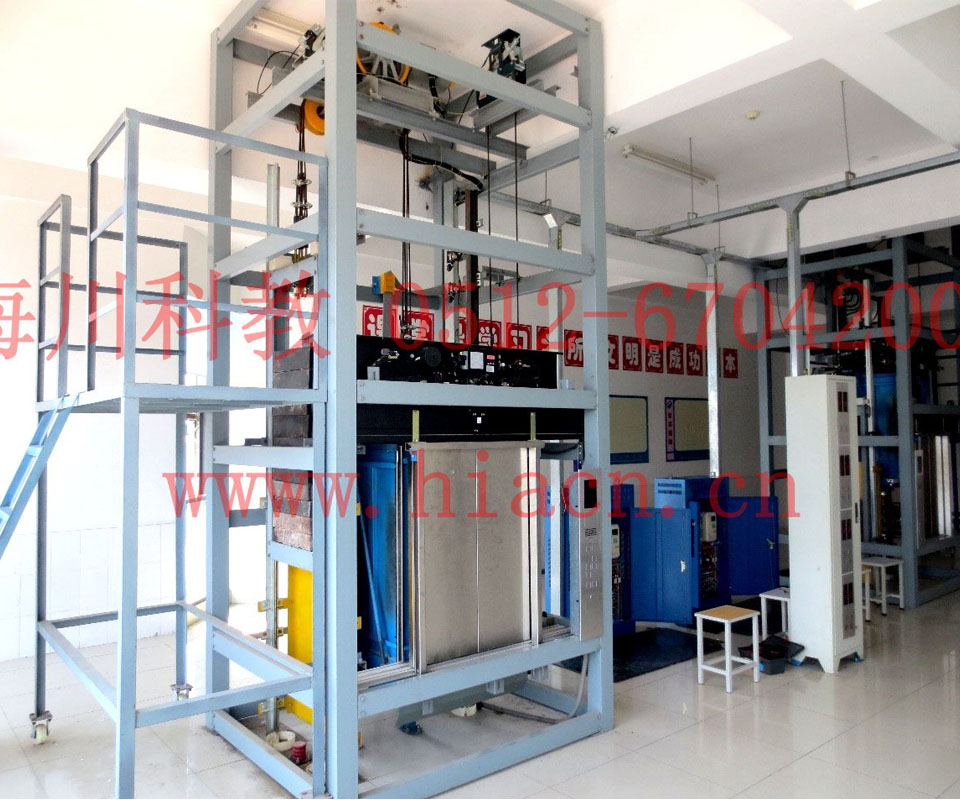

　　一、設備外觀參考圖(僅供參考，以具體技術參數要求為準)

　　二、設備概述

　　電梯安裝維保實訓裝置是根據真實電梯的維護和保養要求開發的一種電梯實訓平臺(可單梯實訓或雙梯雙聯雙控、三梯三聯三控)。適合于各類職業院校和技工學校的電梯安裝與維保、樓宇自動化、機電自動化等電梯相關專業以及職業資格鑒定中心和培訓考核機構。

　　整個裝置采用真實的電梯組件包括：曳引驅動系統、轎廂對重裝置、開關門系統、引導系統、機械安全保護裝置。電梯的零部件(門機、限速器、安全鉗、限位開關等)都與實際電梯完全一樣。

　　控制部分采用目前實物電梯常用的默納克系統，設備帶有一套故障設置系統，實現設置電梯安全電路故障、層轎門電氣聯鎖故障、樓層顯示電路故障以及開關門電路故障，電梯設置的故障與控制器顯示錯誤代碼一致。故障設置系統在不影響電梯控制系統的前提下來實現電梯故障狀態設置，故障設置系統配備一個不小于10寸的工業觸摸屏，在觸摸屏上能實現設置故障。

　　帶有檢修工程圍欄梯，移動式可鎖緊，采購鋼結構制作，二層檢修平臺帶有扶手圍欄，整體穩定安全可靠。

　　三、技術參數

　　1、運行層站：2層2站2門;運行速度：0.4m/s;

　　2、提升高度：1.6m;開門形式：中分;

　　3、開門寬度：0.7m;電源規格：三相380v/單相220v;

　　4、轎廂尺寸：寬x深x高0.8x 0.8x1.2m 門機：vvvf變頻門

　　5、曳引機：永磁同步無齒(鼓式制動)載重：400kg

　　四、主要配置

　　1 外形尺寸：長x寬x高1800x1600x3200mm;含檢修圍欄尺寸為3600x2200*3200mm(可根據實訓室高度 調整)

　　2 轎廂和對重導靴1套。

　　3 永磁同步曳引機1臺。

　　4 轎廂1套。

　　5 對重1套。

　　6 平層感應器1個。

　　7 運行限位開關6個。

　　8 門機及轎門板1套。

　　9 廳門頭及廳門板2套。

　　10 電梯控制柜1套。

　　11 轎門控制器1套。

　　12 內外呼叫器1個。

　　13 運行層站顯示2個。

　　14 導向輪、反繩輪1套。

　　15 鋼絲及繩頭組合1組。

　　16 安全鉗1個。

　　17 限速器1個。

　　18 漲緊裝置1個。

　　19 緩沖器1個。

　　20 默納克一體機控制器 1套。

　　21 故障控制箱1臺。

　　22 檢修圍欄 1臺。
