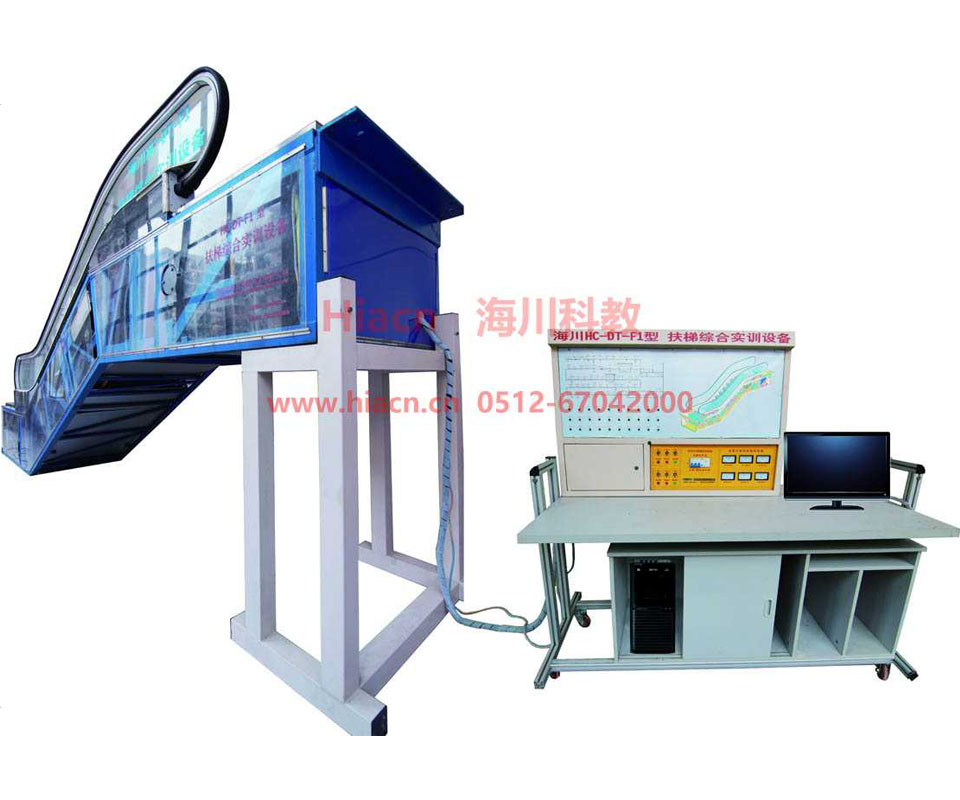

扶梯綜合實訓設備

一、設備概述人行自動扶梯實訓設備，根據真實自動扶梯的安裝調試和維保需求開發，方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象，桁架外部采用玻璃結構。能實現滿足GB168

　　一、設備概述

　　人行自動扶梯實訓設備，根據真實自動扶梯的安裝調試和維保需求開發，方便學生更加直觀感性認識和了解自動扶梯在各種運行狀態下各機構的動作過程及故障現象，桁架外部采用玻璃結構。

　　能實現滿足 GB16899-2011 要求的自動扶梯的載客和安全保護功能，符合TSGT7005-2012 的相關要求。

　　采用先進的自動扶梯一體化控制及旁路變頻驅動技術，采用主流的曳引機，采用符合 GB16899-2011 要求的 PESSRAE(用于自動扶梯和自動人行道的可編程電子安全相關系統)。

　　實訓裝置人為隱蔽地設置了幾十項電路故障，學生借助原理圖分析、判斷故障，全面真實的了解電梯電氣故障及排除，是進行技能培訓考核的理想設備，教學效果真實顯著。

　　二、主要配置清單

序號名稱數量單位備注
1自動扶梯實訓設備1套
2扶梯支撐固定支架1套
3扶梯檢修工作梯1套
4扶梯考核實訓實驗臺1套
5默納克（NICE）電梯一體化控制器1臺（實物電梯控制器系統）
6控制器數據傳輸電纜1套
7安裝維修實訓工具1套

三、實訓項目要求

　　1、認識自動扶梯的結構，漲緊裝置、梯級、梯級導軌、扶手帶、牽引鏈、梳齒板、驅動裝置等主要部件名稱及作用。

　　2、認識自動扶梯安裝保護裝置的作用、安裝位置。(曳引鏈條斷裂保護裝置、梳齒異物保護裝置、扶手帶入口安全保護裝置、梯級下沉保護裝置、驅動鏈斷鏈保護裝置、扶手帶斷帶保護裝置、輔助制動器、機械鎖緊裝置等)

　　3、扶梯梯級拆卸實訓。

　　4、扶梯梯級安裝實訓。

　　5、扶梯保養：梯級系統保養、扶手系統保養、安全保護裝置檢查、傳動部件維修保養。

　　6、護壁板、內外蓋板、裙板的清潔保養。

　　7、電氣控制系統及照明系統檢測維修。

　　8、扶梯梯級清潔維護。

　　9、扶梯梯級整體運行檢查。

　　10、扶梯上、下機房的清潔保養。

　　11、扶梯潤滑油系統的補充與更換實訓。

　　四、配件材質

序號內                  容
1扶手支架型材  ：發紋不銹鋼材料
2護壁板        ：透明鋼化玻璃
3內蓋板        ：發紋不銹鋼材料
4外蓋板        ：發紋不銹鋼材料
5圍裙板        ：發紋不銹鋼材料
6梯級          ：不銹鋼噴塑,梯級寬度：800mm
7梯級顏色      ：黑色（帶黃邊框）
8扶手帶        ：黑色
9前沿板及蓋板  ：發紋不銹鋼材料
10梳齒保護      ：合成樹脂（黃色）
11桁架保護      ：5mm透明有機玻璃板
12變頻節能功能  ：光電傳感器

　　五、主要部件配置表

序號名稱型號品牌備注
1電梯一體化控制器NICE 系列默納克（實物電梯控制器系統）
2接觸器SC系列三菱電器
3空氣開關S系列正泰電器
4熱繼電器TR-N2/3系列三菱電器
5接近開關D4N-2A32歐姆龍
6接插插件AMP系列三菱配套
7驅動電機JC配套三菱配套
8桁架電梯專用三菱配套
9上下用扶梯電梯專用江蘇海川
10梯級電梯專用三菱配套
11扶手帶電梯專用三菱配套
12控制器數據傳輸電纜NICE專用默納克配套
13光電開關三菱專用三菱配套
