本實訓套件為一套10件

　　1、HCDT-AT10-01型 電梯井道維保實訓裝置

　　實驗設備根據真實電梯轎廂折裝的需求設計，方便認知電梯轎廂結構原理、便于學生自己動手安裝調試。轎廂結構設計合理、便于拆裝，構件做防劃傷圓導邊處理，構件采用亞光烤漆。

　　一、產品特點

　　1、采用了鋼結構電梯井道平臺設計，整體外觀簡潔明了;

　　2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓的設計;

　　3、采用真實機構器件，使學生學到的與實際應用的一致;

　　4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作;

　　5、采用了手動葫蘆拖動轎廂架和對重架在導軌上的運動，使演示與調試更加方便。

　　6、裝置采用真實的電梯層門地坎、轎廂導軌、轎廂架、轎廂、轎廂門地坎、轎廂緩沖器、對重導軌、對重架、護欄、對重塊、對重緩沖器等器件，學生借助電梯井道系統設計圖在模擬井道頂部放樣線并對井道設備按順序進行安裝與測量，使其符合規范要求，并通過轎廂架和對重架的上下運動模擬其在井道導軌上的運行并輔助檢驗導軌實際安裝質量。

　　二、技術指標

　　1、外形尺寸：1500×1500×2200mm;

　　2、平臺承載：200Kg以上、有安全保護機構;

　　3、井道內尺寸：1400*1400，配置安裝轎廂所需的支架;

　　4、可拆卸轎廂，材質為優質鋼板、板材基板厚度1.5mm，轎廂尺寸為800 寬×800 深×1200 高，亞光烤漆;

　　三、實訓項目

　　1、電梯井道的放樣與測量;

　　2、電梯導軌支架與導軌的安裝與調整;

　　3、電梯轎廂龍門架與導靴的安裝與調整;

　　4、電梯轎廂的安裝;

　　5、電梯轎廂地坎的安裝與調整;

　　6、電梯對重架與導靴的安裝與調整;

　　7、電梯對重塊的安裝;

　　8、電梯對重護欄的安裝與調整;

　　9、電梯層門地坎的安裝與調整;

　　10、電梯層門地坎與轎廂門地坎尺寸的調整;

　　11、導軌與導靴的保養;

　　12、電梯轎廂對重在導軌上的滑動測試。

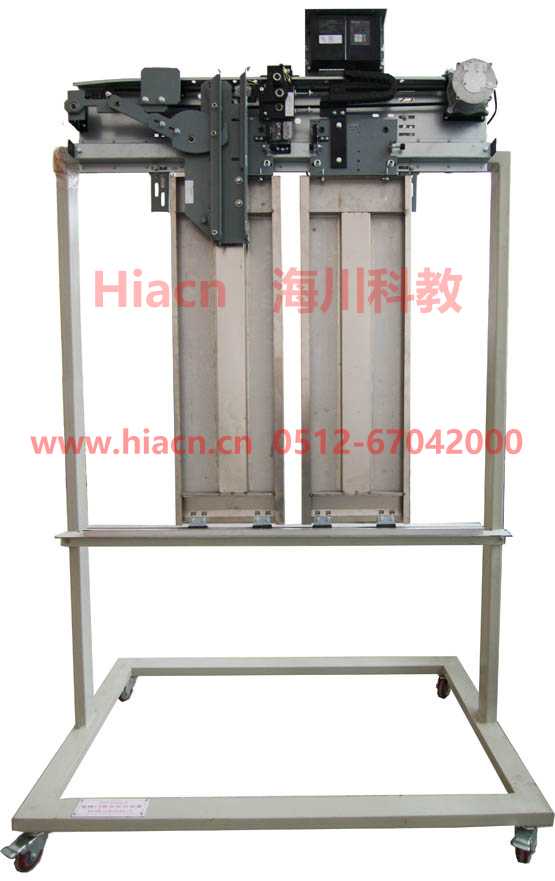

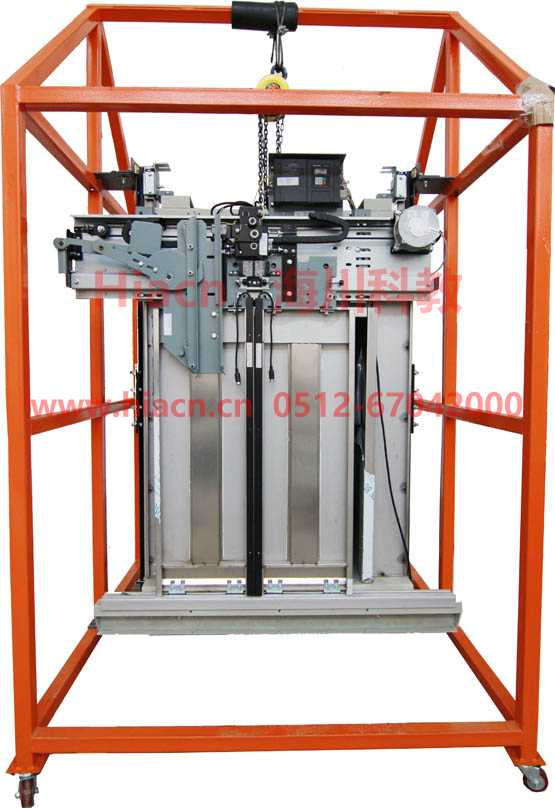

　　2、HCDT-AT10-02型 電梯門維保實訓裝置

　　實驗設備根據真實電梯轎廂自動門結構設計，方便認知電梯轎廂門結構原理、便于學生自己動手安裝調試。轎廂門結構設計合理、便于拆裝，構件做防劃傷圓導邊處理，設備表面采用亞光烤漆處理。

　　一、產品特點

　　1、采用了鋼結構的仿電梯井道平臺設計，整體外觀簡潔明了;

　　2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計;

　　3、采用真實機構器件，使學生學到的與實際應用的一致;

　　4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作;

　　5、裝置采用真實的轎廂門、轎廂門地坎、轎廂門機構等器件，學生借助電梯門機構安裝圖在模擬井道及樓層中對這些器件進行安裝與測量，使其符合規范要求，并通過轎廂架的上下運動模擬轎廂在井道中的運行，門機構能夠帶動層門開閉，轎廂離開后，層門緊閉。另外，能夠使學生直觀地看到門機構的全部器件及整個機械動作過程，更有效地幫助學生掌握其工作原理。

　　二、技術指標

　　1、外形尺寸：1200×800×1800mm;

　　2、自動門材質：優質鋼板、有安全保護機構;

　　3、整機功耗：≤0.5KW;

　　4、整機重量：≤200KG

　　三、實訓項目

　　1、電梯轎廂門地坎的安裝與調整;

　　2、電梯門機構的安裝與調整;

　　3、電梯轎門的安裝與調整;

　　4、門刀的安裝與調試;

　　5、電梯門機參數的設置與調試;

　　6、電梯開關門的調試;

　　7、電梯門系統的保養。

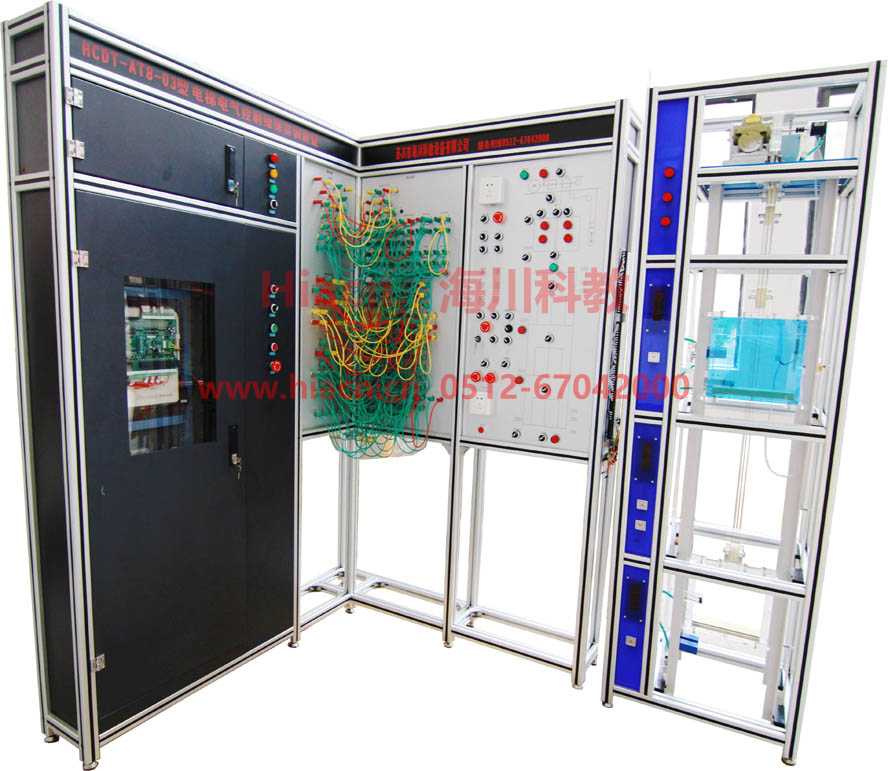

　　3、HCDT-AT10-03型 電梯電氣控制維保實訓裝置

　　該裝置是根據當前真實電梯的電氣安調和維保需求而開發的一種電氣實訓考核平臺，適合各職業院校、技工類學校的樓宇自動化、機電自動化等電梯相關專業及職業資格鑒定中心和培訓考核機構使用。

　　本裝置采用真實的電梯總電源箱和微機控制柜成套機房設備，曳引機組及三層井道電氣器件均采用模擬型式，學生借助電梯電氣圖對這兩部分進行安全型插線連接，通過模擬運行檢驗連接的正確性，排除出現的故障，使學生能夠通過實訓初步掌握電梯電氣原理與規范標準、連接、調試、運行及維修技能，為真實電梯電氣的安調與維保打下基礎。

　　一、產品特點

　　1、采 用了“L”形支架結構能夠減少占地面積，同時多臺并排布置時能夠形成實訓室工位式布局;

　　2、采 用了真實的電梯總電源箱和微機控制柜，使學生學到的與實際應用的一致;;

　　3、 采用了模擬器件嵌入電梯井道結構圖形的形式，使調試運行過程更加簡單直觀;

　　4、采 用了高絕緣的安全型插座與帶絕緣護套的高強度安全型插線，可區分強、弱電流的不同規格的插座與插線，確保操作人員的安全。

　　二、主要技術參數

　　1、電源輸入：三相五線 AC380V 50Hz;

　　2、安全保護：接地，漏電(動作電流≤30mA)，過壓，過載，短路;

　　3、整機功耗：≤0.75KW;

　　4、整機重量：≤150KG;

　　5、外形尺寸：1600mm×1400mm×2000mm(長×寬×高)。

　　6、模擬梯：3層3站，尺寸800*480*2100mm(長×寬×高);轎廂、曳引機、配置、控制按鈕配置齊全。

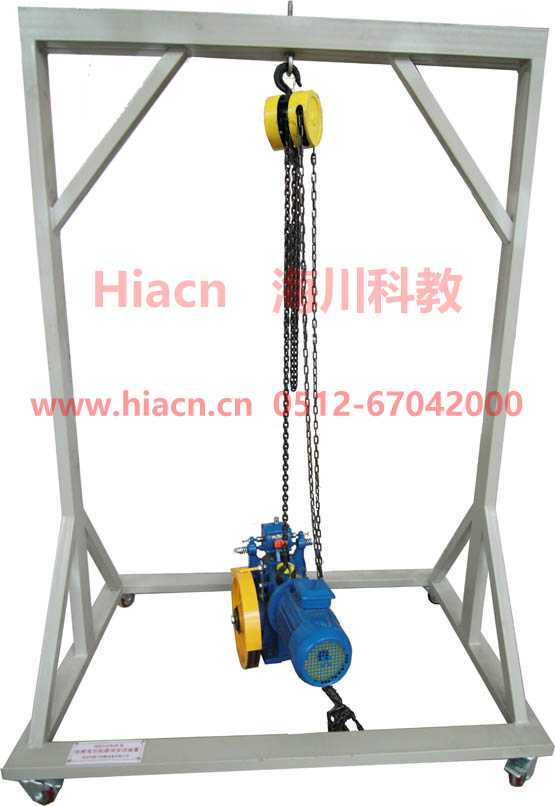

　　4、HCDT-AT10-04型 電梯曳引機維保實訓裝置

　　一、概述

　　電梯曳引系統的作用是產生輸出動力，通過曳引力驅動轎廂的運行。曳引系統主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩等部件組成。

　　曳引系統又稱曳引機，為電梯運行提供動力，曳引轎廂運行。曳引機主要由曳引電動機、減速箱、電磁制動器、曳引輪、導向輪、曳引鋼絲繩和機座等部分組成。曳引機通過曳引鋼絲繩經導向輪將轎廂和對重裝置連接，其輸出轉矩通過曳引鋼絲繩傳送給電梯轎廂，驅動力通過曳引繩與繩輪之間的摩擦力產生。

　　二、結構特點

　　1、采用了鋼結構電梯模擬井道平臺設計，整體外觀簡潔明了;

　　2、遵循了模塊化的設計理念，根據電梯安裝工藝要求進行教學實訓式的設計;

　　3、采用真實機構器件，使學生學到的與實際應用的一致;

　　4、模擬真實環境，使其安裝工藝與實際安裝一致，且能更方便的進行其維保項目的操作。

　　5、裝置采用真實的部件。特殊的框架設計能夠使學生更直觀地了解曳引系統的結構，更有

　　效地幫助學生掌握其工作原理，更方便的進行實際安裝與保養。通過該裝置，也可進行

　　電梯人工盤車練習，掌握其要點。另外學生也可根據相關圖紙要求，借助模擬井道框進

　　行電梯井道放樣與導軌安裝。

　　三、技術指標

　　1、整機重量：≤300kg;

　　2、外形尺寸：1200mm×800mm×1800mm(長×寬×高);

　　3、下行機械動作速度：≤0.75m/s;

　　4、曳引機額定速度：0.4m/s;

　　5、曳引機額定載重：450kg;

　　6、曳引機防護等級：IP41;

　　四、實訓項目

　　1、曳引機架的安裝與調整;

　　2、曳引機的安裝與調整;

　　3、曳引繩的懸掛;

　　4、漲緊裝置的安裝與調整;

　　5、曳引機的保養;

　　6、曳引繩的保養;

　　7、人工盤車的練習。

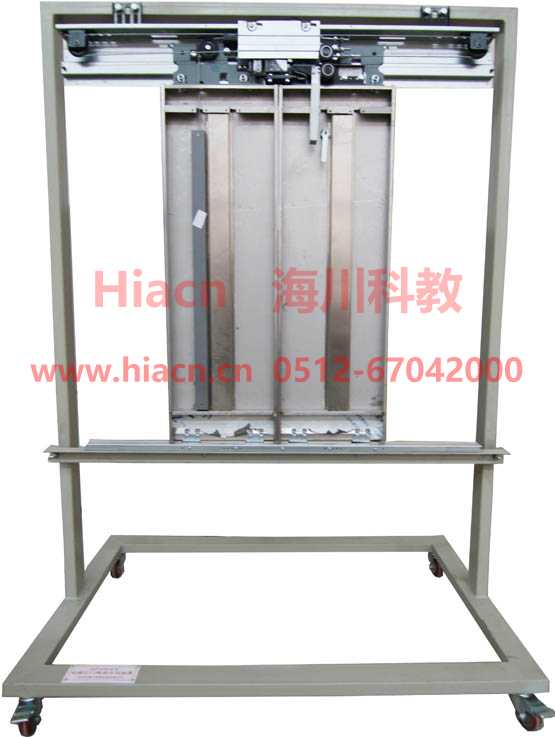

　　5、HCDT-AT10-05型 電梯廳門維保實訓裝置

　　電梯廳門維保實訓裝置(自帶重力向下鎖緊式自動門鎖)，水平移動中分式廳門，從動門之間有門鋼絲繩聯系;開門時，左右門扇以相同的速度向兩側滑動;關門時，則以相同的速度向中間合攏。裝在單側轎門上的聯動裝置與廳門主動門聯動，通過鋼絲繩帶動從動門，實現門的開關動作。

　　一、技術指標

　　1、整機重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(長×寬×高);

　　二、實訓項目

　　1、電梯層門地坎的安裝與調整;

　　2、電梯層門地坎與轎廂門地坎尺寸的調整;

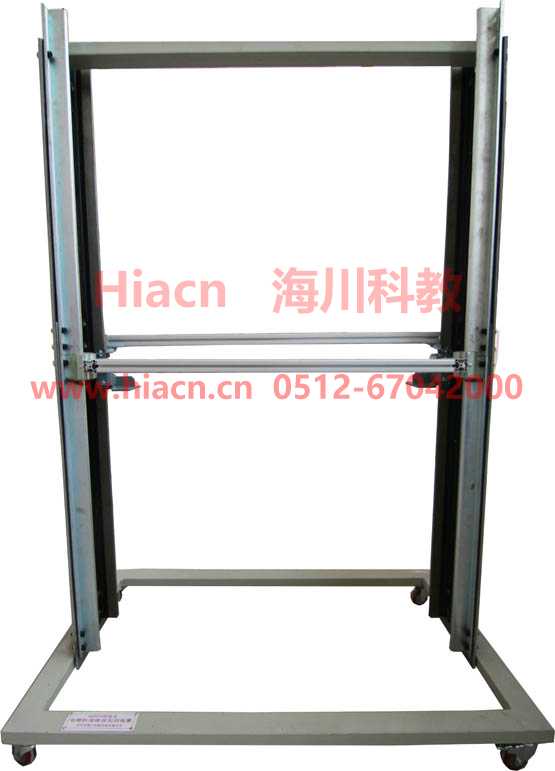

　　6、HCDT-AT10-06型 電梯軌道維保實訓裝置

　　電梯軌道維保實訓設備，適用于職業學校、中職院校電梯技術專業學員進行電梯軌道維修、保修、學校等實訓內容。包括實訓架、軌道、實訓工具等內容。

　　一、技術指標

　　1、整機重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(長×寬×高);

　　二、實訓項目

　　1、T型導軌(轎廂導軌)安裝與調整;

　　3、T型導軌上導靴的安裝;

　　4、T型導軌下導靴的安裝;

　　5、導軌與導靴的保養;

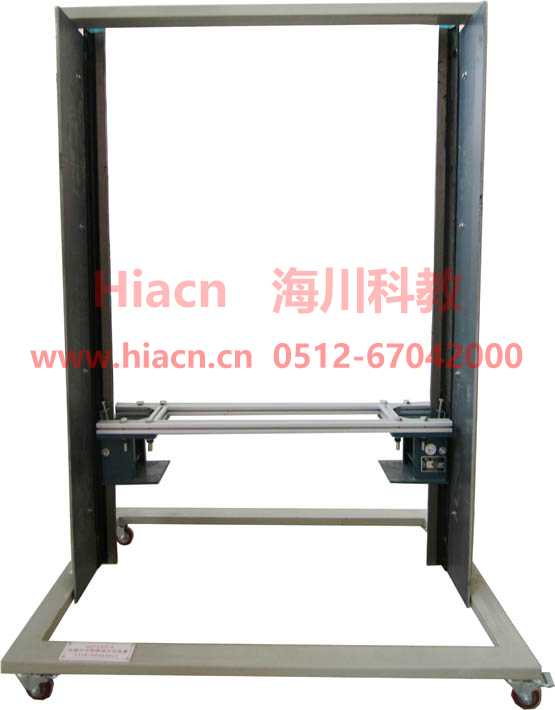

　　7、HCDT-AT10-07型 電梯安全鉗維保實訓裝置

　　電梯安全鉗維保實訓裝置，適用于職業學校、中職院校電梯技術專業學員進行電梯安全鉗調整實訓。包括實訓架、限速器、安全鉗、實訓工具等。

　　一、技術指標

　　1、整機重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(長×寬×高);

　　二、實訓項目

　　1、安全鉗連桿的安裝;

　　2、安全鉗與下導靴的調整;

　　3、安全鉗的保養;

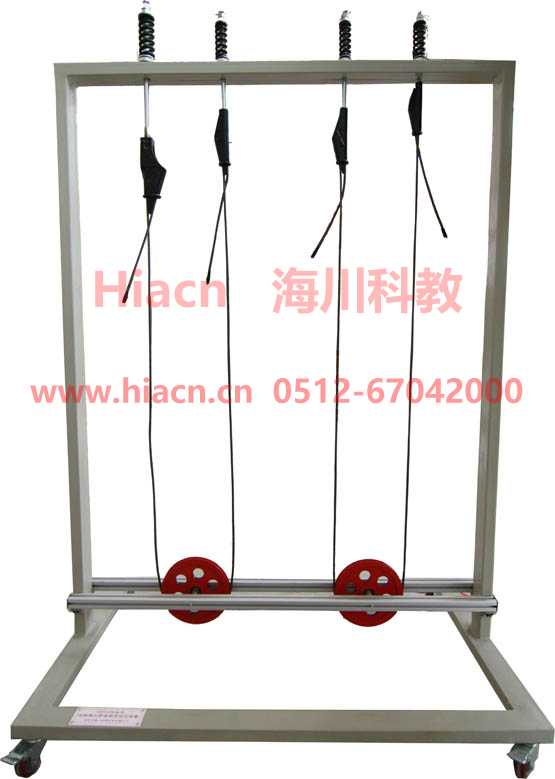

　　8、HCDT-AT10-08型 電梯繩頭錐套維保實訓裝置

　　該裝置主要有實訓架、鋼繩、錐套、繩頭板、拉桿、組合鉚釘、彈簧、楔形板等部分組成，主要器件均采用真實電梯部件。導軌接頭處強度和剛度足以承受電梯的偏重力及安全鉗動作時的沖擊力。接頭處的定位質量要求榫頭完全楔入楔槽，且連接后接頭處不應存在連續縫隙。

　　一、技術指標

　　1、整機重量：≤150kg;

　　2、外形尺寸：1200mm×800mm×1800mm(長×寬×高);

　　二、實訓項目

　　1、曳引繩的懸掛;

　　2、漲緊裝置的安裝與調整;

　　3、曳引繩的保養;

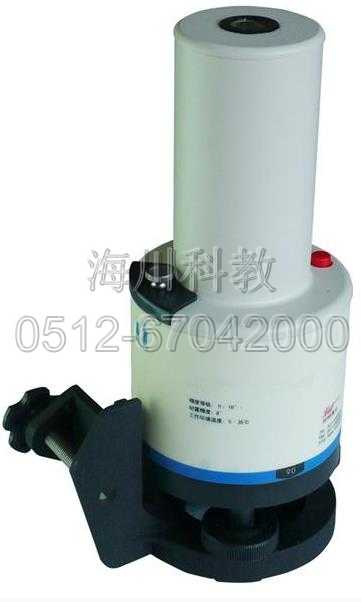

　　9、HCDT-AT10-09型 電梯導軌垂直度測量?jī)x(配套)

　　電梯導軌垂直度檢測儀是光、機、電集于一身的高精度激光儀器。它是由激光器、光學準直系統、自動補償系統、供電電源和電路系統以及包括專用卡具、調整手輪、圓水泡、外殼等機械部分所組成。它與數顯光靶或其它光靶組成一個完整的電梯導軌測量系統。

　　波長為658nm，輸出光功率<1mw

　　10、HCDT-AT10-10型 電梯限速器測試儀(配套)

　　產品功能

　　1、可測量動作速度為0.5m/s-10m/s的各種限速器;

　　2、可測量含有電觸點開關的限速器在其開關動作時的限速器輪盤線速度;

　　3、能自動捕捉限速器的動作速度，并立即停止電機的轉動;

　　4、可自動打印出限速器的動作速度(包括電觸點開關動作時輪盤線速度)，并可重復打印;

　　5、可選配不同轉矩(功率)的電機，以滿足各種限速器的檢測要求;

　　6、可設置日期和時間，有掉電記憶功能。

　　7、可存儲49140組測試數據和相關信息，并可實時查詢內存狀態。

　　8、主機數據和信息可通過計算機USB口導出到計算機中，并可通過專用計算機軟件進行數據管理。

　　9、液晶顯示，菜單化管理。
